1_Методіка розрахунку кранів
Потужність електричних портальних кранів в сучасних реч-них портах становить до 60-70% загальної встановленої потужності всіх електроприймачів. Отже, розрахунок потужності кранових механізмів практично визначає достовірність розрахунків елект-рических навантажень портових споживачів в цілому. Існує кілька методик розрахунку електричних навантажень портових портальних кранів. Найбільш прийнятний результат без трудомістких обчислень можна отримати за методикою ЧорноморНДІпроект, запропонований інженером Л.А. Кирпичникова і М.І. Хариф.
,
,
.
де Руст - сумарна встановлена потужність (кВт) всіх електро-двигунів одного або декількох кранів, включаючи електродвигуни механізмів пересування, взятий при ПВ = 25%,
Кр.max, KImax. Кnік - розрахункові коефіцієнти для визначення, відповідно, потужності і струму крано-вих споживачів.

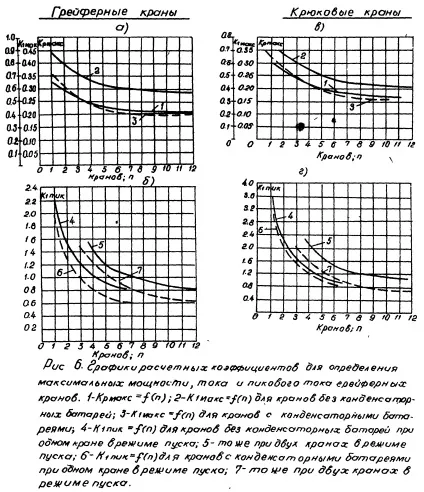

Значення коефіцієнтів приймається за графіками рис. 6, 7.
В
,
де Рср - середня потужність (кВт), одного йди кількох кра-нів, що визначається, як добуток сумарної уста-ною потужності Руст на розрахунковий коефіцієнт Кп (див. табл.).
