Стіни промислових будівель

1. Вимоги до стін і їх класифікація.

3. Стіни з бетонних і залізобетонних панелей.

4. Стіни з полегшених конструкцій.

1. Вимоги до стін і їх класифікація.

Головна вимога до стін промислових будівель є - забезпечення в приміщеннях температурно-вологісного режиму відповідно до умов технологічного процесу і з урахуванням забезпечення комфортних умов праці. Також стіни повинні відповідати вимогам міцності, стійкості, довговічності, вогнестійкості і надійності.

Конструкції стін повинні бути індустріальний, зручні при транспортуванні і монтажі, ремонтопрігодни і мати невелику масу. Від виду стін багато в чому залежать художньо-естетичні якості будівлі. Крім того, конструкції стін впливають на теплоізоляційні властивості і енергоспоживання будівлі. У зв'язку з цим до стін промислових будівель висувають високі теплотехнічні та економічні вимоги.

Зовнішні стіни промислових будівель класифікують за рядом ознак.

За характером статичної роботи вони бувають несучі, самонесучі і ненесучі (навісні).

Несучі стіни зводять в безкаркасних будівлях і в будівлях з неповним каркасом. Виконуючи одночасно несучу та огороджувальну функцію, такі стіни сприймають масу покриття, вітрові зусилля, навантаження від підйомно-транспортного устаткування. Несучі стіни спирають на фундаменти за типом цивільних будівель.

Самонесучі стіни несуть власну масу в межах всієї висоти будівлі і передають її на фундаментні балки.

Ненесучі (навісні) стіни виконують в основному огороджувальні функції. Їх маса повністю віддається на колони каркаса і фахверка, за винятком нижнього підвіконного ярусу, що спирається на фундаменти балки. У промислових будівлях навісна конструкція стін найбільш поширена.

За конструктивним виконанням стіни можуть бути монолітними і збірними - з цегли, малорозмірних і великорозмірних блоків, панелей і листів.

По теплотехнічних якостям стінові конструкції можуть бути утеплені і холодні.

Утеплені конструкції стін застосовують в опалювальних будинках з нормальним температурним режимом або з підвищеною вологістю. Холодні конструкції стін призначають в неопалюваних будинках і при надмірному виділенні тепла.

Стіни промислових будівель, на відміну від цивільних, як правило мають велику протяжність і висоту при порівняно невеликій товщині. Тому для забезпечення їх стійкості приймають спеціальні заходи, серед яких найбільш поширеною є використання фахверка.

2. Фахверк

Конструкції фахверка можуть складатися тільки з колон і елементів, що забезпечують їх стійкість, і з колон і ригелів з елементами забезпечення стійкості (рис. 7.1 а, б).

Перша конструктивна схема використовується в основному при панельних конструкціях стін будівель, що мають незначну висоту. Друга конструктивна схема характерна для високих і протяжних самонесучих стін з цегли і дрібних блоків, ослаблених отворами, а також для стін з легких навісних панелей горизонтальною і вертикальною розрізання і з листових матеріалів.

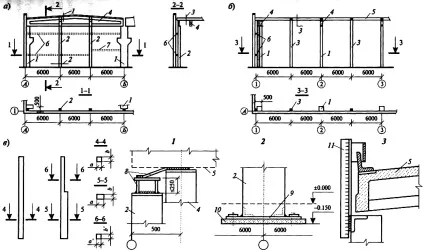

Рис.7.1 Фахверк при залізобетонних каркасах: а - торцевої фахверк; б - поздовжній фахверк; в - збірні залізобетонні колони фахверка; 1 - колони основного каркасу; 2 - колони торцевого фахверка; 3 - колони поздовжнього фахверка; 4 - кроквяна конструкція; 5 - плити покриття; 6 - ригелі фахверка; 7 - надворотного ригель; 8 - шарнірне з'єднання (пластинчастий шарнір); 9 - сталева пластина товщиною 20 мм; 10 - бетон В12,5; 11 - сталева насадка.

В одноповерхових будинках для влаштування торцевих і поздовжніх фахверков застосовують збірні залізобетонні або сталеві колони.

Збірні залізобетонні колони виконують суцільними і ступінчастими, квадратного або прямокутного перерізу (рис. 7.1 в). Суцільні колони мають перетин від 300х300 до 600х400 мм (через 100 мм), а ступінчасті: до низу стропильних конструкцій від 400х300 до 600х400; в межах висоти стропильних конструкцій - 300х300 і 300х400 мм.

Верхню частину колон фахверка кріплять до кроквяних конструкцій гнучкими шарнірами (пластинчастий шарнір (рис. 7.1), поз. 8), що забезпечує передачу тільки горизонтальних (вітрових) зусиль від колон фахверка на основний каркас.

Сталеві колони фахверка в залежності від висоти будівлі можуть бути виконані зі звичайних, широкополочних або зварних двотаврів; з двох швелерів або двох куточків, що утворюють замкнутий прямокутний перетин; наскрізне перетин за типом основних колон каркаса.

Ригелі фахверка поділяють на несучі та вітрові (рис. 7.1, поз. 6). Несучі ригелі сприймають навантаження від стін і вітру, а вітрові - тільки від вітру. Ригелі виконують: вітрові - з одиночних прокатних швелерів і двотаврів або гнутих швелерів; несучі - складовими з двотаврів, посилених швелерами, а також у вигляді ферм.
