064-Універсальна отладочная плата demo plata від ua9-ota

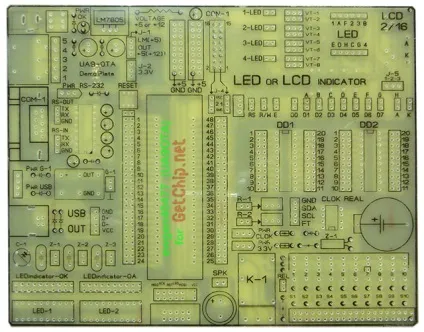

Ось так виглядає зібрана Demo plata

Як видно з фото, плата насичена периферією, але в той же час не містить ні чого дефіцитного. Плата зібрана блочно, а значить, якщо Вам не потрібна будь-яка частина плати її можна не збирати - зберете, коли знадобитися.

Як зібрати Demo plata?

1 Збірка плати
064-demo-plata-scheme.spl7 - Схема Demo plata
Схема розділена на блоки - вибирайте, що Вам потрібно, інше можна допаять по потребі.

064-demo-plata-PCB.lay - Малюнок друкованої плати Demo plata
Плата одностороння з мінімумом перемичок, але містить SMD компоненти (вони здорово рятують від перемичок і захаращення ТН компонентами «особи» плати). У Сплінт є шар написів на «обличчі» плати. Дуже раджу їх нанести на плату - простіше потім буде працювати. Наносяться вони лутом (після того як плата протравлена, відмита, залужена і просвердлені) прямо по склотекстоліти. Отмоченной, відмитий і висушений тонерний малюнок написів необхідно розкрити лаком, щоб він не пошкодився під час експлуатації (природно, лак повинен бути стійкий до рідини якій Ви миєте плату після пайки).

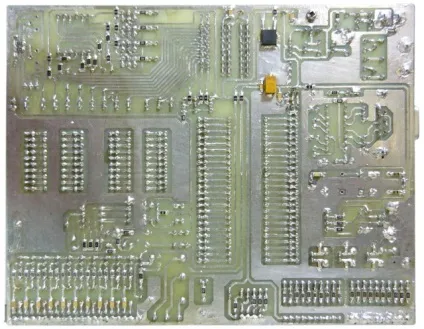

Паяна сторона плати друкованої плати Demo plata

2 Що встановлено на платі?
- Два стабілізатора напруги +5 і 3.3 вольта.
- Незалежна панелька з нульовим зусиллям на 48PIN.
- П'яти контактний роз'єм DIN5.
- Кнопка RESET для скидання МК.
- Модуль RS-232 на МАХ232 для підключення МК до COM порту комп'ютера.
- Генератор для тактирования МК.
- USB роз'єм з обв'язкою.
- Дві панельки під кварцові резонатори, один не знімний.
- Два набору світлодіодів по 10 штук, ОА і ОК.
- Стандартний ISP роз'єм для підключення программаторов.
- Зумер з вбудованим генератором на +5 вольт.
- Силове реле з НЗК і НРК контактами.
- Два підлаштування резистора 10к і 20к.
- Набір з 10 кнопок, є різноманітна маніпуляція їх підключення.
- CLOСK REAL - годинник реального часу.
- Дві панельки DIP20.
- Є можливість застосування індикаторів LCD 2/16 і LED індикаторів ОА і ОК (CR56-12EWR)
- Два контактних роз'єми по 18PIN, для харчування макетної схеми, один з роз'ємів відфільтрований дроселем і ємністю і трьох контактний роз'єм J-2 на 3.3 вольта.

3 Особливості роботи.
Плату можна живити від 12В або 5В. Для вибору напруги живлення є роз'єм J-1. Джампер роз'єму J-1 виставляється в наступному порядку:
- якщо плата харчується від джерела +5 вольт, то джампер J-1 ставиться між висновками OUT і +5 (+12).
- якщо плата харчується від джерела +12 вольт, то джампер J-1, в обов'язковому порядку, ставимо між висновками OUT і LM (+5).

Джампером роз'єму J-4 виставляється харчування LCD індикатора.
Увага! Варіант подачі живлення залежить від використовуваного LCD індикатора. Уважно дивіться даташит! Роз'єм комутує харчування межу першої і другої ніжками індикатора, на платі намальовано, що куди подається.

Естьвозможность регулювання підсвічування LCD індикатора, для цього обладнано роз'ємом J-5.
- в положенні джампера 1-2 на контакт А подається керуюча напруга (поруч з роз'ємом J-4 варто підлаштування резистор для регулювання контрастності);
- в положенні 2-3 підключаються обмежують резистори і на контакт А подається +5 вольт.

До особливостей плати можна віднести застосування двонапрямлених ключів управління LED індикаторів (можна управляти як ОА так і ОК).

Для створення потрібних з'єднань на платі використовуються проводки з роз'ємами BLS на обох кінцях. (GetChiper: Самому так подобатися з'єднувати різні частини пристрою, навіть статтю написав)

Висновок (від GetChiper):
Ідея та реалізація плати мені дуже сподобалася. Досить зручно, коли під рукою є плата, яка не "заточена» під один мікроконтролер, а дозволяє працювати з тим, що є на даний момент. Будь-то 8-ми ножечном ATtiny13 або 40-ка ногая ATmega16 або, взагалі PIC мікроконтролер. Більш того, якщо Вам потрібно обкатати схемку на простій логіці - це легко зробити на Demo plata. Реалізація проекту на вищому рівні: ідея, схема, реалізація ...
Загалом - рекомендую до повторення!

файли
064-demo-plata-scheme.spl7 - Схема Demo plata
064-demo-plata-PCB.lay - Малюнок друкованої плати Demo plata

(Visited 4 014 times, 2 visits today)

Навігація по публікаціям

І що за транзистори поруч з LED-індикатором?

спс))) прикольний модуль з програмою))) @ kolob

Все ж домігся я роботи ЖПС модуля на отладочной, правда тільки через RS-232 кому порт. Паралельно завантаживши карту 2ГІС. Після захоплення супутниками показує моє місце розташування з пристойною точністю. Після просить прокласти маршрут і якщо все це господарство підключити до ноуту, то в машині я думаю може працювати як навігатор. спробую зробити перехідник і запустити ЖПС модуль на отладочной через роз'єм USB-UART.На ноут немає кому порту, а цей ЖПС через кому порт тільки працює.

Ще раз уклін творцеві настільки дивовижного девайса. Адже на ній можна запустити і перевірити (протестить) будь-який проект радіоаматора практично.

Також на схемі движок змінного резистора R68 з'єднаний з 3м піном роз'єму підключення LCD індикатора, а на печатці знову ж через якийсь додатковий елемент прохання уточнити що за елемент і номінал

Усім добрий час доби хлопці. спасибі за відгуки!, з приводу R68- на печатці стоїть нульовий смд резистор, тобто перемичка, по подсведке- там як говоритися на любителя, можна обійтися струмообмежувальним резистором, або поставити ключ (транзистор потрібної вам провідності), ну і при необхідності скореектіровать печатку , у мене просто там ні чого не варто, ось я ні чого й не вказав, все доробативаеться за смаком ползователей!

Відмінна плата, збираюся теж зібрати таку, але хочу її трохи розширити, думаю додам:
- матричну клавіатуру 3 * 4
- світлодіодну матрицю
- енкодер
- пару датчиків температури DS1820
- пару потужних транзисторних ключів (часто доводиться проектувати системи управління двигунами)
Може хто ще запропонує що цікавого можна на плату додати.

Можна додати IR приймач і передавач, а так само замість 232 що-небудь через USB (FT232BL простіше паяти ніж RL)

Доробки та переробки тільки прівецтвуеться. то що USB через FT232 зробити це хороше рішення, всім вдалих конструкцій!

@mcmega
питання-чому (FT232BL простіше паяти ніж RL) та й про FT232BL не чув, знаю є FT232BM але у неї об'вязкі більше ніж у RL.

Я опечатали, а змінити повідомлення не можна. Для початківців BM як mega8 і доріжки ширше, а для RL вже треба качествонно плату зробити (не дай Бог для RL погано Лут вийде), доріжки тонкі, крок маленький. Просто зі свого досвіду, коли вперше її паял, то вийшло як то так, нестабільно працювала, потім перепаяти і все нармуль. А в обв'язки додається 1 кварц і трохи рассипухі.

Здрастуйте, панове! вирішив теж зібрати собі таку плату (зачепило тем. що можна увіткнути будь мк). мене цікавить а що за світлодіоди використовувалися на платі. раніше таких не бачив.

про св.шкалу я зрозумів. я мав на увазі самі світлодіоди (HL1-HL3, HL5, HL6).

Світлодіоди були взяті з японського машинного магнітофона, у нас в магазинах я теж таких не бачив)

@GetChiper
Невеликий рада (працюю з епоксидкой щодня):
Після ретельного розмішування компонентів підігрійте отриману масу до 40-45 град. (2-3 хвилини на водяній бані при помішуванні) і ВІДРАЗУ наносите на плату. Плинність смоли підвищується в рази, також скорочується і час полімеризації. Після нанесення плату можна помістити в тепло (град. 60-70, час не обмежений), при цьому можливо видалити надлишки смоли (розташувавши плату вертикально або під нахилом).

Доброго дня. Вирішив повторити цю плату, але спочатку розібратися в усіх складових. Все начебто зрозуміло, питання тільки в одному кондер.
Підкажіть люди добрі, що за кондер і для чого він потрібен. Дякуємо.

Не знаю як вставити зображення. Даю просто посилання.

100нФ = 0,1мкФ, вони по харчуванню там стоять всюди.

Саме так, 0.1 мкф. по харчуванню, що за кондер вас ще цікавить?)

Доброго вам дня.
Кілька питань по девайсу.
1. Чи потрібен діод VD3? Для чого цей діод? Параметри цього діода? Зазвичай подібного VD на схемах стабілізації напруги не бачив.
2. В блоці USB - це два діода або стабілітрона? Підкажіть, пжл, їх назви.
3. Чому в блоці «Кварц» у трьох кварц різні номінали ємностей (100n і 22пФ)?
4. У блоці управління індикаторами залишилися не «зупинено» отвори. Для чого вони призначені.
Прошу больльго «не бити» за дурні / прості питання.

1. VD3 в блоці живлення, від переполюсовки. Тобто якщо поплутав полярність напруги, що подається, то він вийде з ладу або спрацює захист по струму в твоєму джерелі живлення.
2. Два стабілітрона на 3,3 вольта, для підтримки ліній даних на цьому рівні.
3. Конденсатори у кварцу, для стабільності, а величина, швидше за все від частоти залежить.
4. Це питання я теж ставив, мені не відповіли конкретно. Я думаю, що оскільки підсвічування світлодіодна, там якийсь стабілізатор струму повинен бути для захисту ...

Доброго вам дня!
Спасибі, Dimasik80, за відповіді!
1. Його (VD3) можна і не використовувати? Не принципіально?
2. Дурне питання: іншими словами, на лінії завжди буде 3.3 вольта? А як буде передаватися «0» або «1». Прошу не лаятися. В область МК прийшов недавно - повний лузер. Про USB мало знаю. Намагаюся його уникати. Припустимо, прошиваю МК через LPT-порт. З ПК не "спілкуюся» - поки блимають світлодіодами.
3. Зрозуміло.
4. Зрозуміло.

1. Можна VD3 не ставити якщо впевнений, що ніколи не помилишся.
2. Ні, при передачі інформації напруга буде змінюватися. Про USB я почитав, не вийшло швидко розібратися. Одне зрозумів, що є дві лінії даних D + і D- і відносно загального проводу живлення на них змінюються рівні напруги.
«Для низькошвидкісних і повношвидкісних пристроїв диференціальна« 1 »передається шляхом підтяжки лінії D + до напруги більш 2,8В, а лінії D- до напруги менше 0,3В.
Диференціальний 0 передається шляхом підтяжки лінії D + до напруги менше 0,3В, а лінії D- до напруги більш 2,8В. »
Так ось ці стабілітрони і обмежують верхню межу напруги на рівні 3.3В.
«Передача по двох проводах в USB не обмежується диференціальними сигналами. Крім диференціального приймача кожен пристрій має лінійні приймачі сигналів D + і D-, а передавачі цих ліній управляються індивідуально. Це дозволяє розрізняти більше двох станів лінії, що використовуються для організації апаратного інтерфейсу.
Стан, при якому різниця потенціалів на лініях D + і D- становить понад 200 мВ за умови, що на одній з ліній потенціал вище порога спрацьовування, називаються станом Diff0 або Diff1. Стан, при якому на обох входах D + і D- присутній низький рівень, називається лінійним нулем SEO (Single Ended Zero). »

ИМХО. Для узгодження інтерфейсу USB і UART МК, краще встановити спеціалізовану мікросхему FT232RL (перетворювач USB - UART) або подібну, при яких відпадають танці з бубном. 🙂

Спасибі всім, хто відгукнувся.

Буду шукати інформацію за схемою USB на мікросхемі FT232RL. Доведеться для даної демо-плати зробити додаткову хустці з USB. А що б плата не була порожньою, додати в неї того, чого мені не вистачає в наданої в цій темі)))).

Kolob, який діод Ви застосували на своїй платі (поcт # 34) біля годинного кварцу? За схемою це (VD5) SM5819 - діод Шотки в SMD корпусі. У корпусі з «висновками» не знайшов. Підкажіть будь ласка.

@kolob
Трохи не розібрався з кнопками «Відповісти / Цитата». Звернувся спочатку до іншого користувача даного сайту.
Питання: який діод Ви застосували на своїй платі (поcт # 34) біля годинного кварцу? За схемою це (VD5) SM5819 - діод Шотки в SMD корпусі. У корпусі з «висновками» не знайшов. Відкрийте, будь ласка, таємницю.
