Зворотний клапан-призначення, пристрій і принцип роботи
Призначення зворотного клапана
Зворотний клапан призначений для вільного пропускання потоку робочої рідини в одному напрямку і перекривання його в зворотному напрямку. Як замикаючого елемента в цих клапанах використовується кульковий або конусний затвор, який взаємодіє з сідлом, так що витік рідини відсутній.
Призначення зворотного клапана
Зворотний клапан призначений для вільного пропускання потоку робочої рідини в одному напрямку і перекривання його в зворотному напрямку. Як замикаючого елемента в цих клапанах використовується кульковий або конусний затвор, який взаємодіє з сідлом, так що витік рідини відсутній.
Пристрій зворотного клапана

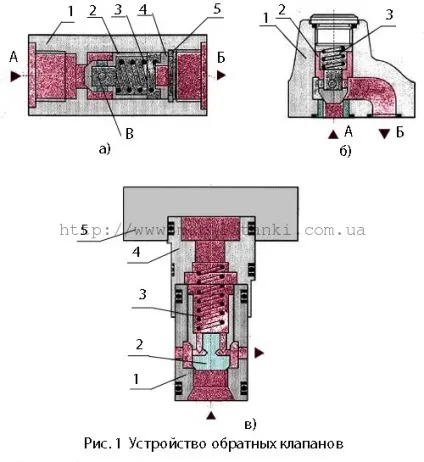

Пристрій зворотних клапанів показано на (рис.1).
Пристрій зворотного клапана стикового виконання (рис.1 б) відвідний клапан виконаний під кутом 90 градусів до осі затвора, і обидва отвори для приєднання виведені на нижню монтажну площину.
Клапан вбудованого виконання (рис.1 в) містить гільзу 1, затвор 2, пружину 3, перехідну втулку 4 і фланець 5. Гільза і втулка розміщуються в гнізді, яке виконується в тій корпусної деталі, куди клапан повинен бути вбудований. Ущільнення по зовнішній поверхні гільзи і втулки здійснюється за допомогою гумових кілець круглого перетину і захисних шайб виконаних з пластмаси.
Робота зворотного клапана

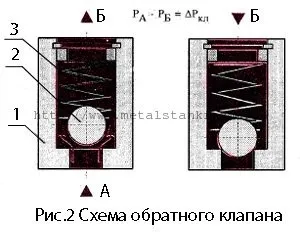

Робота зворотного клапана полягає в наступному, при підводі рідини до отвору "А" затвор клапана піднімається над сідлом, долаючи зусилля поворотної пружини. Перепад тиску рідини на клапані залежить від витрати рідини через нього, а тиск, при якому клапан відкривається, припускаючи через себе мінімальний витрата, залежить тільки від зусилля пружини і становить від 0,05 до 0,3 мПа (від 0,5 до 3 кгс / см 2).
Клапан без пружини має тиск відкриття рівне нулю, ну його можна встановлювати в системі так, що б його затвор розташовувався вертикально і закривався під дією власної ваги. Зворотні клапани з пружиною часто використовують в якості підпірних клапанів, що встановлюються в зливний магістралі для створення в ній невеликого надлишкового тиску.
