Звід - це

Звід (від «зводити» - з'єднувати, стуляти) - в архітектурі тип перекриття або покриття споруд, конструкція, яка утворюється опуклою криволінійною поверхнею.

Склепіння дозволяють перекривати значні простори без додаткових проміжних опор, використовуються переважно в круглих, багатокутних або еліптичних в плані приміщеннях.

конструктивна робота

Склепіння, як правило, відчувають навантаження від власної ваги, плюс від знаходяться вище конструктивних елементів будівлі (і погодних впливів). Під навантаженням звід працює переважно на стиск. Виник вертикальне зусилля стиснення склепіння передають на свої опори. У багатьох типах склепінь виникає додаткове зусилля - горизонтальне, тобто вони починають працювати ще й на розпір. Горизонтальний розпір може бути мінімальним, або ж погашатися в тілі кільцевої затягування чи іншої закладеної в тілі зводу арматури.

Склепіння поділяють на:

• Підвищені - відношення стріли зводу або підйому до прольоту зводу більше 1/2.
• Знижені - відношення стріли зводу до прольоту коливається від 1/4 до 1/2.
• Плоскі - відношення менше 1/4.

ВУкаіни теорією рівноваги склепінь активно займалися знамениті вчені, такі як академік Харківської Академії наук С. Є. Гур'єв [1].

Еволюція склепінних перекриттів

Стійко-балочна система перекриттів (Греція): стійки - колони. балки - архітрави

Арочно-купольна система перекриттів (Рим): навантаження розподіляється не замикаються під прямим кутом балками і стійками, а округленими арками

Конструкції склепінь, тобто арково-купольна система перекриттів з'явилася наступним кроком у розвитку архітектури. Їй передувала стійко-балочна система. в основі якої лежить використання деревних стовбурів в якості головного будівельного матеріалу. Незважаючи на те, що блоки каменю і цегла незабаром замінили деревину, стійко-балочна система (тобто конструкція, елементи якої сходяться під прямим кутом) залишалася основним принципом будівництва в Стародавньому світі - в архітектурі Стародавнього Єгипту і Стародавньої Греції. Величина міцності каменю на вигин обмежувала в стійко-балкової конструкції ширину прольоту приблизно до 5 м. (Ті склепіння, які все-таки зустрічаються в архітектурі цих періодів, наприклад, каземати акрополя Тиринфа і шахтні гробниці звуться помилкових зведень. Тому в відміну від класичних варіантів, не передавали зусиль розпору і нагадували їх лише зовні).

Ситуація змінилася лише з винаходом досить надійних сполучних - таких розчинів, як цемент і бетон. а також з розвитком науки, яка дозволила розраховувати більш складні криволінійні конструкції. Застосування криволінійних склепінь, де камінь працює вже не на вигин, а на стиск, тому виявляє більш високу міцність, дозволило значно перевищити зазначений вище розмір прольоту від 5 метрів балочно-стоечной системи. [2]

Хоча циліндричні склепіння з'явилися вже в 4-3 тис. До н.е. в Єгипті і Месопотамії, масове використання арково-купольної системи перекриттів почалося лише в архітектурі Стародавнього Риму. До цього часу прийнято відносити винахід арки й куполи. а також основних типів склепінь, в основі яких лежать два цих конструктивних елементи. Згодом число цих типів збільшилася.

Склепіння в давньоримському будівництві, а також в її спадкоємців - романської і візантійської архітектури були досить важкими, тому, для того щоб витримувати вагу перекриттів, стіни-опори для цих склепінь зводилися дуже товстими і масивними. Навантаження в таких конструкціях передавалася безпосередньо на стіни. Наступний етап у розвитку склепінь настав в готичної архітектури. будівельники якої винайшли новий варіант розподілу навантаження.

Два варіанти розподілу навантажень: Романіка і готика

Руїни православного храму. Видно залишки арок циліндричних склепінь, що спираються на масивні стовпи

Готичне склепіння після землетрусу: обрушився цегляний криволінійний стеля (запалубка), а ребра-нервюри, на яких трималася кладка стелі, вистояли.

Масивна стіна, що служила опорою для важкого зводу, була замінена на систему контрфорсів і аркбутанов. Тепер зусилля стало передаватися не безпосередньо вертикально вниз, а розподілятися і відводитися вбік по аркбутанами, йдучи в контрфорси. Це дозволило набагато стоншити стіни, замінивши їх на кілька надійних опорних контрфорсов. Крім того, відбулася зміна в кладці власне склепінь - якщо раніше вони цілком викладалися з масивних каменів і були однакові по всій товщині, то тепер звід став представляти собою жорсткі ребра (нервюри), службовці для опори і розподілу навантаження, а проміжки між нервюрами викладалися легким цеглою, що виконував тепер лише загороджувальну, але не несе функцію. Це відкриття дозволило архітекторам готики перекривати конструктивно новими типами склепінь небачено великі простори соборів і створювати запаморочливо високі стелі.

Нарешті, наступна і на сьогоднішній день завершальна віха в еволюції склепінь наступила в XIX столітті з винаходом залізобетону. Якщо до цього інженерам доводилося розраховувати склепіння, викладені з опалубки з цегли з допомогою цементу, або з каменю за допомогою бетону (а вони могли розсипатися в разі невдалих розрахунків або помилок в кладці), то тепер бетон армується залізом і формується в заливальних формах. Це додало йому незвичайну міцність, а також дало максимальну свободу фантазії архітекторів. З 2-ї половини XIX ст. склепіння нерідко створювалися з металевих конструкцій. У ХХ ст. з'явилися різні типи монолітних і збірних залізобетонних тонкостінних зводів-оболонок складної конструкції. Вони застосовуються для покриттів вкликопролітних будівель і споруд. З середини ХХ ст. поширюються також дерев'яні клеєні склепінчасті конструкції. [2]

Станція метро «Маяковська» по суті являє собою ряд осередків, перекритих варіантом купола на вітрилах

призначення

Склепінні перекриття протягом століть використовувалися, в першу чергу, для релігійних і громадських приміщень, оскільки при правильному розрахунку зводу він може покрити величезний простір - в той час як балка, незалежно від матеріалу, має межу довжини. (Саме тому в приватному будівництві, навіть у тих же панельних будинках. До сих пір переважає балочно-стоечная система, так як там немає потреби у великому метражі і високих стелях). Найбільша різноманітність типів склепінь демонструє сакральна архітектура, яка зобов'язана була поєднувати місткість і красу, а в сталінської архітектури цим параметрам мало відповідати метро, ​​тому зараз станції московського метрополітену демонструють велику варіабельність в типах склепінь.

елементи склепінь

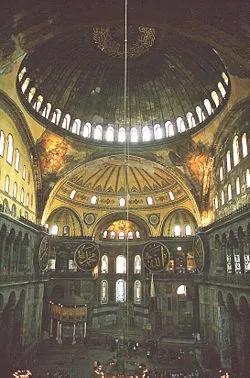

Софійський собор (Константинополь): купол на парусах. В парусах - мозаїки із зображенням шестикрилих серафимів. За центральною аркою наступний звід - конха (напівкупол), в свою чергу, має три менші конхи.

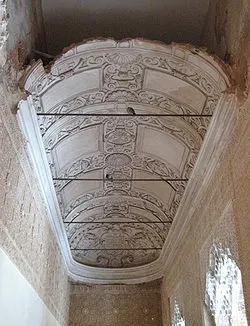

Альгамбра. Руїнований декоративний циліндричний звід дає можливість побачити, як він спирається на стіни

Залежно від типу зводу він може мати такі елементи:

• Замок, замковий камінь. ключ зводу - середній клинчатого камінь в щелиге арки або склепіння. Іноді підкреслюється декором.
• Дзеркало - горизонтальна, плоска площину дзеркального склепіння, стельовий плафон (спочатку - будь-яка гладка поверхня плит в кам'яній кладці).
• Лотки - криволінійна площину зводу, одним кінцем спирається на стіну, а іншими - змикається з іншими лотками, тобто частина зводу, що має форму відрізка полуціліндріческой поверхні, розсіченою двома взаємно пересічними площинами.
• Паддугі (падуги) - бічні циліндричні частини зімкнутого зводу, в дзеркальному зводі - знаходяться під дзеркалом. Спочатку - велика викружки над карнизом, що служить переходом від стіни до стелі.
• Пазуха зводу - простір між зовнішніми поверхнями суміжних склепінь, або склепінням і стіною.
• Вітрила - сферичний трикутник, який би перехід від квадратного в плані подкупольного простору до кола купола.
• Підпружні арка - наполеглива арка, що зміцнює або підтримуюча звід.
• Проліт зводу - його ширина
• П'ята зводу - нижня частина арки, склепіння, спирається на стіну або стовп; або ж верхній камінь опори, на якому спочиває арка або звід.
• Розпалубки - виїмка в циліндричному зводі у вигляді сферичного трикутника. Утворюється перетином двох взаємно перпендикулярних циліндричних поверхонь (зазвичай різного радіусу). Може бути або частиною хрестового зводу, або додатковим склепінням, врізання в циліндричний або дзеркальний. Влаштовується над дверними і віконними прорізами при розташуванні верхньої точки отвору вище п'яти зводу.
• Стріла зводу - відстань від осі арки в ключі до хорди, що з'єднує центри її п'ят.
• Шелига (щалига) - верхня лінія або хребет зводу. Також - безперервний ряд замкових каменів (ключ зводу).
• Щека зводу (люнет) - торець зводу, його зріз
• Щековая арка - підпружні бічна арка хрестового зводу, розташована по сторонам прямокутника його плану.
• Щековая стіна - торцева стіна приміщення, перекритого циліндричним склепінням, навантаження не відчуває.

Готичні конструкції:

• Нервюри - ребро готичного каркасного зведення. Поділяються на:
  • Ожива - діагональна арка. У більшості випадків напівциркульна.
  • Тьерсерон - додаткова нервюра, що йде від опори і підтримують посередині ліерни.
  • Ліерни - додаткова нервюра, ідщая від точки перетину ожив до щелиге щекових арок.
  • Контрліерни - поперечні нервюри, що зв'язують між собою основні (тобто оживити, ліерни і тьерсерони).
• Запалубка - в нервюрного зводі заповнення між нервюрами.

• Екстерскій собор: замковий камінь в нервюрного зводі
