Зважених поверхневі насоси

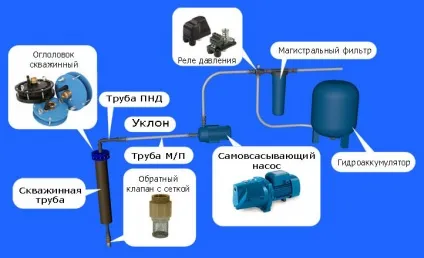

Зважених поверхневі насоси. Принцип роботи. Схема підключення.

Готові станції з самовсмоктувальним насосом

Це найдешевший спосіб автоматичного водопостачання, і саме з цим насосом пов'язано багато випадків, коли самовсмоктувальний насос змінюється на погружной насос.

Недоліки самовсмоктуючого насоса:

1. Глибина всмоктування від 7,5 до 9 метрів. Існують ежекторні системи, які збільшують глибину всмоктування до 30м.

2. Шум в приміщення.

3. Перед першим пуском необхідно заливати водою: Камеру насоса і трубопровід, що йде до свердловини.

4. Дотримуватися ухил. Всмоктуючий трубопровід повинен розташовуватися так, щоб не було повітряних затворів.

5. Враховувати діаметр усмоктувального трубопроводу. Маленький діаметр призведе до маленького витраті.

6. Не підходить для заморозки трубопроводу.

Ежектор розглядати не будемо, так як він взагалі не користується популярністю. Простіше купити погружний насос: Детальніше

Глибина всмоктування викликана особливостями атмосферного тиску. Чи не вакуум піднімає воду вгору, а атмосферний тиск.

Воду піднімає сила створювана атмосферою. За рахунок того, що насос створює розрядження тиск менше атмосферно, вода піднімається силами атмосфери. А атмосферний тиск викликано масою повітря висотою 10 км. Іншими словами повітря тисне на воду і виштовхує її в сторону вакууму.

Тому висота повинна бути 8 метрів або менше. З 100% вірогідністю, якщо Ви перевищите 10 метрів, то вода взагалі не підніметься. З висотою від 8-10 метрів, можуть бути дуже погані витрати і кавітація насоса.

Заливання водою. Самовсмоктуючий насос під час першого запуску вимагає заливки водою.

Ухил трубопроводу потрібен для того, щоб під час першого запуску не було повітряних затворів.

А Ви знаєте, що різкі відводи і будь-які сильні гідравлічні опору не припустимі на всмоктуючої лінії (свердловина-насос). Це може призводити до кавітації на ділянках гідросопротівленіе. А кавітація призводить до руйнування навіть металів.

Порушення ухилу труби

З порушенням ухилу можна запустити автоматику. Але при цьому потрібно розуміти, чим більше у Вас буде повітря в трубопроводі, тим довше Вам доведеться запускати автоматику. Тобто після того, як Ви заллєте камеру насоса з першого разу у вас не вийде запустити систему і позбутися від усього повітря. Тобто знаходиться повітря в повітряному затворі переміститься в камеру насоса і насос перестане створювати достатню виряджене тиск. Але якщо повторно залити камеру насоса водою, то другий пуск насоса може повністю вивільнити повітря з трубопроводу і насоса.

Повітряний затвор призводить до того, що при заливці водою у Вас виникає велика ділянка труби не заповнений водою. Ділянка від свердловини до затвора.

Через те, що відсутній ухил утворює повітряний затвор - неможливо весь ділянку трубопроводу заповнити водою. А це дуже важливо для самоусмоктувальних насосів, щоб під час першого запуску запустити насос.

Ухил сприяє заповненню всього трубопроводу водою. При порушення ухилу можлива робота насоса і заливання водою всього трубопроводу. Але вимагає багаторазового повторення заливки і запуску. Але всьому є межа. Описано вище.

З зануреними роторними насосами, які опускаються в свердловину - не потрібні ухилу трубопроводів і першої заливки.

Що стосується підбору діаметра

Діаметр підбирається таким чином, щоб динамічне-гідравлічний опір в трубопроводі від свердловини до насоса було не більше 1 м.в.ст. Чим менше тим краще. Якщо в паспорті насоса ліміту 8 метрів підйом від свердловини до насас. Те що створюється опір 1 м.в.ст. Зменшить витрату. Але якщо у Вас динамічний гідравлічний опір дорівнюватиме більше 1 м.в.ст. Ви ризикуєте отримати не тільки зменшення витрат, але і кавітацію насоса. Кавітація насоса дуже згубна для насоса.

Тобто, знаючи максимальна витрата насоса => пропускаємо через трубопровід від свердловини до насоса => заміряємо тиск, і воно не повинно перевищувати 1 м.в.ст. Якщо перевищує, то збільшуємо діаметр.

Як розрахувати втрату тиску в трубопроводі

Звернутися до розрахунків до фахівця: Замовити послугу з розрахунку

Інші методи захисту від сухого ходу

Звернути увагу, щоб вхідний патрубок був вище осі обертання насоса.

Це підвищує шанси на те, що камера насоса буде завжди з водою. І у випадках коли вода з якихось причин буде йде з труби, то ймовірність додаткової заливки зменшується.

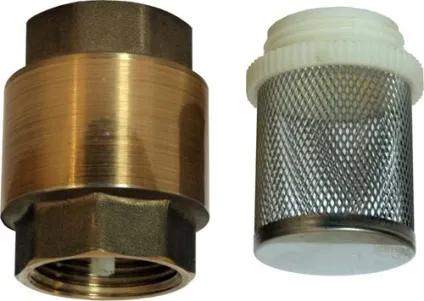

Зворотний клапан з сіткою

Зворотний клапан обов'язково устанвалівать на самому початку труби від свердловини до насоса. А на зворотний клапан накручується спеціальна сітка.

Зворотний клапан не дає воді рухати в іншому напрямок. Тобто вода піднімається вгору, але не може втекти назад в свердловину. У зв'язку з цим у багатьох людей виникають проблеми, як зробити так щоб можна було залишити дачу на зимовий період і злити воду в свердловину. А з зануреними насосами це зробити можна. Про це як-небудь розповім в іншій статті.
