Знімаємо кришку головки блоку циліндрів. Повертаємо колінчастий вал до моменту збігу мітки (лунки) на зірочці розподільного валу з міткою на корпусі підшипників розподільного вала (див. «Зняття розподільного вала і важелів приводу клапанів», с. 103). Знімаємо шків приводу допоміжних агрегатів (див. «Заміна переднього сальника колінчастого вала», с. 107). Знімаємо зірочку з ланцюгом з розподільного вала (див. «Зняття розподільного вала і важелів приводу клапанів», с. 103). Знімаємо ланцюг зі зірочки.

Для наочності операції зі зняття ланцюга показуємо на демонтованому двигуні.

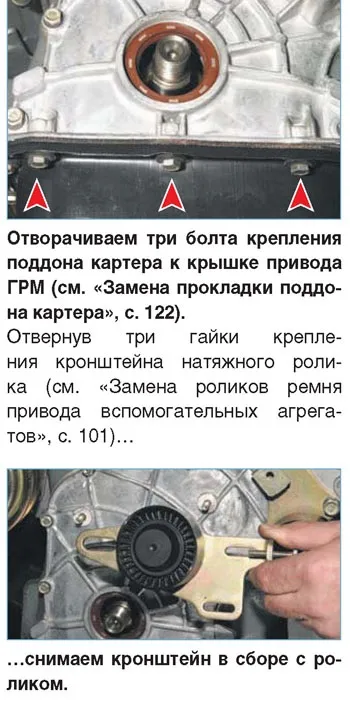

Відвернувши болт кріплення опорного ролика (див. «Заміна роликів ременя приводу допоміжних агрегатів», с. 101).

Знімаємо зірочку з носка колінчастого вала.

У разі тугий посадки зірочки на валу.

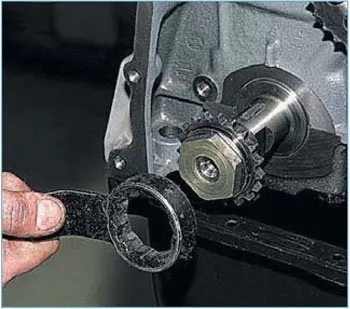

Зубилом відгинаємо край стопорною пластини з головки болта кріплення зірочки валика приводу масляного насоса.

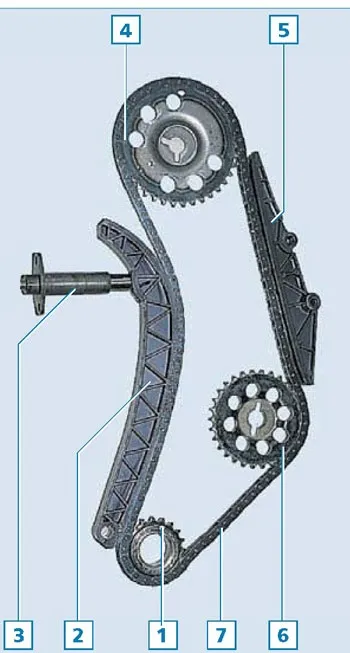

Деталей приводу ГРМ і масляного насоса: 1 - зірочка колінчастого вала; 2 - черевик натяжителя; 3 - натягувач ланцюга; 4 - зірочка розподільного вала; 5 - заспокоювач ланцюга; 6 - зірочка валика приводу масляного насоса; 7 - ланцюг

Встановлюємо деталі приводу в зворотній послідовності. Вставляємо шпонку в паз колінчастого вала. Встановлюємо на вал зірочку, поєднуючи її паз зі шпонкою. У разі тугий посадки зірочки на валу.

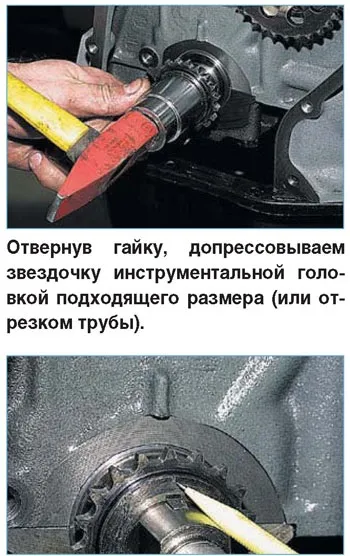

напресовують її на вал, загортаючи гайку кріплення шківа.

Перед установкою ланцюга поєднуємо мітку (ризику над шпонковим пазом) на зірочці колінчастого вала з міткою (виступом) на блоці циліндрів.

а мітку на зірочці розподільного валу з міткою на корпусі підшипників вала.

При установці ланцюга забезпечуємо натяг її лівій гілці - не допускається провисання ланцюга між зірочками колінчастого вала, валика приводу масляного насоса і розподільного вала. Встановивши ланцюг і гідравлічний натягувач, повертаємо колінчастий вал за годинниковою стрілкою на два оберти і перевіряємо збіг настановних міток.

Подальшу збірку проводимо в зворотній послідовності.
