Зміна версії файлів dwg

При збереженні або перетворенні файлу в форматі попередньої версії інструменти перетворення видаляють дані всередині файлу, які відносять файл до поточної версії, і перетворює їх в об'єкт іншого типу. Після перетворення креслення в інший формат створюється журнал зі списком даних, які були втрачені або змінені. Тому, в зв'язку з можливою втратою даних, рекомендується створити резервну копію змінюваних файлів або призначати файлів ранньої версії інше ім'я.

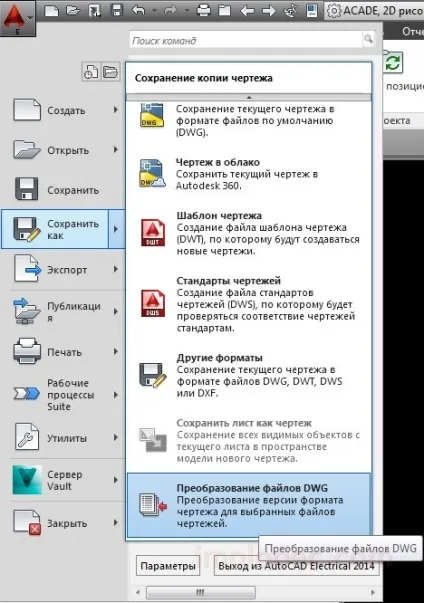

Знаходиться команда перетворення в основному меню:

Діалогове вікно виглядає наступним чином (вкладка обрана як більш інформативна):

У дереві файлів показані вибрані вами файли, в таблиці файлів - також ті, що пов'язані з ними (наприклад, пов'язані зовнішні посилання).

Потягніть за край діалогового вікна, щоб розширити його і побачити всі стовпці таблиці. Таким чином ви зможете дізнатися поточну версію файлів, їх розмір і дату створення.

Під таблицею знаходяться кнопки (зліва направо):

• Додати файл
• створити список
• відкрити список
• Додати в кінець списку
• зберегти список

Додати файл

Відкриває діалогове вікно, в якому ви можете вибрати файл для додавання (можливо вибрати відразу декілька файлів). Саме тут задається ім'я нової версії файлу.

створити список

Видаляє всі вибрані креслення, очищаючи список (якщо не був збережений - запитає про збереження).

зберегти список

Зберігає поточний список в форматі BCL (стандартне діалогове вікно дозволяє вибрати місце збереження, ім'я нового файлу або існуючий файл для перезапису).

відкрити список

Відкриває вікно вибору файлу з переліку раніше збережених списків в форматі BCL. При цьому, якщо в даний момент у вас вже створений список, його запропонують зберегти. Створити один список з декількох за допомогою цієї кнопки не вийде. Для цього використовуйте наступну:

Додати в кінець списку

Дозволяє додати до вже існуючих файлів список з файлу (відкривається діалогове вікно вибору). Для додавання файлів без списку використовуйте «Додати файл».

Файли списків (BCL) можна легко редагувати вручну, наприклад, в Блокноті, так як вони містять лише рядки із зазначенням шляху до файлу. Це може знадобитися при масовому переміщенні файлів - за допомогою функції заміни зміна частини шляху, прописаного навіть в 100 рядках, не займе багато часу.

Вибрати кінцевий формат можна в правій частині того ж діалогового вікна «Перетворення файлів DWG»:

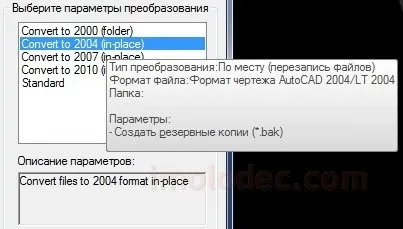

Так як опису англійською не містить всю інформацію, досить навести курсор на потрібний параметр і з'явиться опис російською:

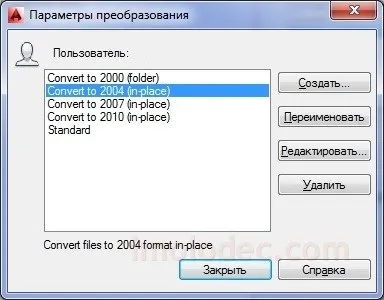

Набір параметрів можна змінити / створити самому. Для цього натисніть кнопку «Параметри перетворення».

Стандартні параметри краще не змінювати без особливої ​​потреби.

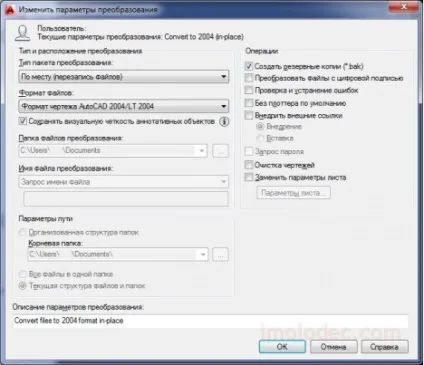

Вікно редагування виглядає наступним чином:

Блок «Тип і розташування перетворення»

Тип пакета перетворення:

Цей список, що випадає дозволяє задати тип і місце розташування створюваних фалів.

Можливі наступні варіанти:

• За місцем (перезапис файлів) - замінюють існуючі файли
• Папка з файлами - створюється папка з файлами, шлях до неї вказується в полі «Папка файлів перетворення»
• Саморозпаковується EXE-файл - Перетворені файли поміщаються в архів, що саморозпаковується (шлях до нього вказується в тому ж полі). Знайти його в папці легко за таким значку:
• Zip (* .zip) - поміщає перетворені файли в zip-архів (шлях до нього вказується в тому ж полі).

Формат файлів:

Пропонує вибрати набагато більше кінцевих версій, ніж було доступно в діалоговому вікні створених за замовчуванням параметрів:

Зберігати візуальну чіткість аннотатівних об'єктів

Встановлена ​​в це поле відмітка дозволяє зберегти чіткість анотацій. Справа в тому, що аннотатівние об'єкти можуть мати кілька подань з різними масштабами. При активації функції виконується розбиття аннотатівних об'єктів на складові елементи, а масштабовані уявлення розміщуються на різних шарах, яким присвоюються імена відповідно до вихідним шаром і порядковим номером.

Папка файлів перетворення:

Про її призначення вже говорилося вище. У списку зберігаються останні 9 місць, в яких створювалися архіви.
Якщо не змінювати це поле, то нові файли будуть створені в одній папці з першим кресленням, які включені до списку. Якщо перетворювалася підшивка - то в паку зберігання файлу даних (DST).

Файл перетворення:

При виборі типу «За місцем» і «Папка з файлами» недоступно.

• Запит імені файлу - Запит імені в стандартному діалоговому вікні.
• Замінювати, якщо необхідно - Ім'я нового файлу вводиться в поле нижче. За замовчуванням збігається з колишнім. Тому, кожен раз файл архіву (.exe або .zip) просто перезаписується.
• Ім'я зі зростанням номера, якщо необхідно - Файл не буде перезаписано. До імені його нової версії додається номер, який зростає при кожному перетворенні.

Блок «Параметри шляху»

Елементи блоку активні тільки при створенні архівів.

Існують деякі особливі правила створення шляхів, з якими більш докладно можна ознайомитися в довідці.

Всі файли в одній папці

Внутрішні папки розкриваються, всі файли зберігаються в одній папці.

Поточна структура файлів і папок

Зберігається поточна структура папок. Дуже зручно при перенесенні на інший комп'ютер.

коренева папка

За замовчуванням - це папка файлів перетворення. Вказується коренева папка для шляхів залежних файлів. Сюди ж зберігається файл підшивки (DST). В іншому ж структура папок зберігається.

Блок «Операції»

Створити файли резервної копії (* .bak)

Створення резервних копій є тільки при типі перетворення «За місцем (перезапис файлів)»

Перетворити файли з цифровим підписом

Визначає, чи мають перетворені файли цифровий підпис. Взагалі, набагато зручніше для цифрового підпису файлів переганяти їх у формат DWF (х), відкривати в Autodesk Design Review, що поставляється безкоштовно з продуктами AutoCAD, і там вже, за допомогою спеціально призначеної для цього команди ставити цифровий підпис.

Перевірка і усунення помилок

Якщо активна - перевіряє на помилки і виправляє креслення.

Без плоттера за замовчуванням

Стирає вказівку на обраний принтер або плоттер, так як ваші налаштування часто можуть не збігатися з настройками одержувача файлів.

Впровадити зовнішні посилання

Посилання можна впровадити або вставити. Працює тільки при наявності самих посилань.

запит пароля

Тільки для архівів. Перед завершенням перетворення вам запропонують вибрати пароль, без якого не можна буде відкрити архів.

очищення креслень

Масова очищення перетворюються креслень.

Замінити параметри листа

Нові параметри можна вибрати за допомогою команди "Параметри сторінки", вказавши в діалоговому вікні креслення із заданими необхідними параметрами.

Опис параметрів перетворення

Текст опису відображається у вікні «Опис параметрів» (для стандартних параметрів - англійською). Буде корисно вказати кінцеву версію файлів, тип перетворення і вироблені операції.

Повернемося в початкове діалогове вікно «Перетворення файлів DWG».

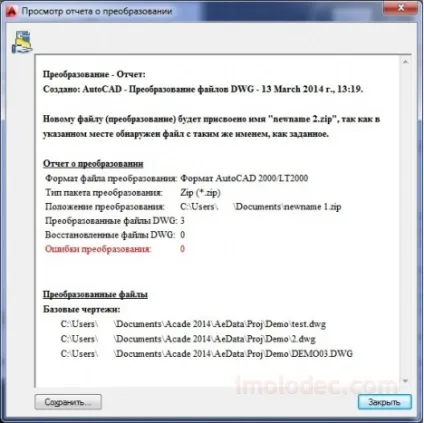

Натиснувши на неї, можна отримати (і зберегти) докладний звіт про перетворених файлах, шляхах їх нового розташування та іменах, виявлені помилки перетворення.

Якщо ви створюєте архів, то в нього також буде входити текстовий файл звіту:

І наостанок слід зазначити, що будь-яке перетворення в особливо ранні версії буде нести з собою ряд обмежень:

• Шифрування і цифрові підписи файлу не зберігаються, крім цього розмір файлу може збільшитися.

При перетворенні креслення в формат версій AutoCAD Release 14 / AutoCAD LT 98 / AutoCAD LT 97 є наступні обмеження.
