Зливова каналізація в багатоповерховому будинку

Зливова каналізація в багатоповерховому будинку необхідна для збору і відведення води з даху будівлі. Вона являє собою конструкцію з труб, зливоприймачів, додаткових елементів. Ця конструкція актуальна як для будівель з плоским дахом, так і для дахів складних форм.

Пристрій зливової каналізації передбачає 2 варіанти оформлення: внутрішній і зовнішній. Зовнішня зливова каналізація найбільш поширена серед приватних забудовників. При такій конструкції всі елементи водопроводу розташовуються зовні. Особливістю є те, що ця система може бути використана тільки для обладнання скатних дахів.

внутрішній водовідвід

Завдяки йому можна знівелювати руйнівний вплив великих потоків води, направивши її руху в колектор.

Завдання, які вирішуються при використанні

Внутрішній водостік повинен проектуватися окремо для кожного багатоповерхового будинку. Крім основної виконуваного завдання - відведення атмосферних опадів, він необхідний для:

• запобігання розмивання грунт біля основи споруди, захищаючи фундамент;
• відведення вод на необхідну відстань від будівлі;
• захист стін і оздоблювальних матеріалів від негативного впливу води, зберігаючи зовнішню привабливість будівлі і нормальну вологість стін;
• завдяки відсутності потреби в кріпленні труб на фасаді поліпшується зовнішній вигляд будівлі.

Саме ця система використовується для водовідведення в багатоповерхівках з плоскими дахами. Елементи водостоку розміщуються всередині будівлі, що дозволяє вберегти їх від впливу низьких температур в зимовий період.

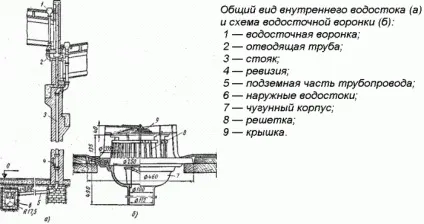

Схема внутрішнього водостоку

Внутрішній водостік:

• воронка лійки;
• основна і відвідна труби;
• випуск.

Зливова каналізація є обов'язковою для багатоповерхових будинків. Це пов'язано з тим, що будь-яка плоский дах накопичує воду від атмосферних опадів. В результаті дах може протікати.

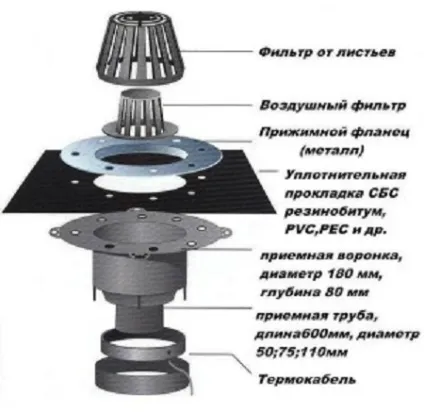

Воронка складається з наступних частин:

• фільтр від листя;
• повітряний фільтр;
• притискної фланець;
• ущільнювач;
• безпосередньо воронка;
• труба;
• термокабель.

конструкція воронки

Правила водостоку

Водостік повинен бути встановлений таким чином, щоб незалежно від температур забезпечувати відведення води з поверхні даху. Не слід розміщувати водоприймачі поблизу зовнішніх стін - в мороз вони промерзнуть. Рекомендується розташовувати їх поздовжньо покрівлі.

Поради щодо створення водостоку:

• поверхня даху необхідно розділити на зони;
• близько 150-200 кв.м. даху має припадати на 1 стояк;
• нахил до водоприймача роблять на 1-2%;
• для вірної організації внутрішнього водостоку необхідно проведення колектора під землею з його відведенням до загальної каналізації;
• при установці водостоку застосовують труби d = 10, 14, 18 см, довжина повинна бути 70 або 138 см (встановлено нормативами);
• визначення поперечного перерізу труби виконується з урахуванням того, що 1-1,5 кв.см. комунікаційної системи може вивести воду з 1 кв.м. поверхні;
• висновок вологи проводиться в зовнішню частину ливневки;
• за площею ділянку покрівлі, для якого призначена одна воронка, не повинен бути більше 0,75 кв.м. на 1 кв.см. перетину водовідведення;
• всі ділянки стояка повинні бути розташовані в зонах, де є опалення;
• обов'язково герметичне і ізольоване з'єднання водопроводу з покрівлею, настил крові повинен бути водоізолюючого.

Слід заздалегідь продумати систему прочищення, пристрій ревізій. Стояки в багатоквартирному будинку рекомендується розміщувати в каналізаційних і вентиляційних шахтах.

Організація відведення води

Класифікація типів внутрішнього водостоку

Виділяють 2 типу:

Самопливні застосовуються для збирання та відведення води по жолобах з ухилом. При цьому відбувається часткове заповнення системи водою. Така система характеризується невисокою пропускною спроможністю, що зумовлено тим, що в водовідведення потрапляють і вода, і повітря. Така система вимагає великої кількості водовідводів і більшого діаметру труби.

Сифонна конструкція заповнюється водою в повному обсязі, створюючи стовп води. Вона складається з комплексу приймачів, з'єднаних в загальний горизонтальний водостік. Перехід в вертикальний здійснюється шляхом установки коліна. Дана система є більш ефективною. Вона дає можливість наростити пропускну здатність, скоротити витрати на монтаж і матеріали.

Визначення параметрів внутрішнього водостоку передбачає врахування таких факторів:

• клімат, обсяг опадів, що випадають;
• тип покрівлі;
• параметри (розміри) споруди;
• показники зворотного напору води.

Нюанси сифонной системи:

• обов'язкова теплоізоляція, в окремих випадках - електричного підігріву;
• для зручності подальшого використання необхідно пристрій шумоізоляції.

сифонна система

внутрішній водостік

Оптимальна конструкція складається з кришки і склянки. Стакан може бути єдиним з лійкою, кришка знімається. Кріплення водоизоляционного покриття проводиться на плоскі грані воронки, стикується з гратчастим підставою ковпака.

Нюанси установки внутрішнього водостоку:

• конструкція склянки на увазі більш широку основу, він може застосовуватися з метою фіксації краю водоізоляційного килима;
• на одному розжолобку або плоскою даху має бути встановлено як мінімум 2 воронки;
• максимально допустима відстань між воронками становить 48 см і не залежить від типу покрівлі.

Пристрій

1. Розмітка місця для установки кріплення стояка.
2. Визначення місця виходу труби на дах.
3. Визначення місця розташування воронки.
4. Створення отвори в стіні для фіксації труб.
5. Установка кріплень (для різних труб можуть знадобитися різні кріплення).
6. Установка випускної труби, яка може приєднуватися до зливової каналізації або виводиться за межі будівлі.
7. Ізоляція виведення матеріалами, стійкими до перепадів температур.
8. Установка вертикального стояка.
9. Створення ревізійних люків.
10. Ізоляція труб і всіх з'єднань.
11. Монтаж лівнесборніка і герметизація з'єднань.
12. Забивання ската воронки покрівельним покриттям.
13. Установка захисних ґрат.

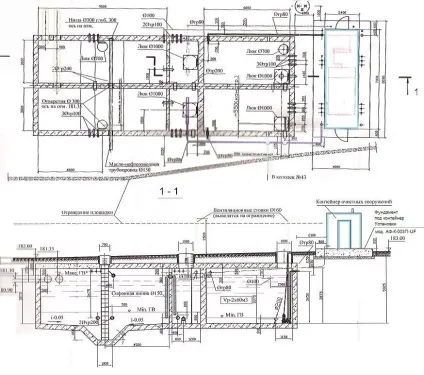

Схема зливової каналізації

Для монтажу водостоку можуть використовуватися пластикові труби, а також труби, виготовлені з оцинкованої сталі з покриттям або без, зі сплаву міді з титаном. Бюджетним варіантом буде установка стояка з пластика, проте він програє за своїми технічними показниками іншим перерахованим варіантів.

Вузли внутрішнього водостоку монтуються виключно за допомогою зварювання. Це забезпечує необхідний рівень герметичності, який дозволить ефективно використовувати систему навіть при високому рівні опадів.

Запуск системи водовідведення можливий тільки після проведення випробувальних робіт. Всі роботи по монтажу зливової каналізації повинні проводитися фахівцями. Неправильна установка може привести не тільки до неефективної роботи, а й завдати шкоди всій будові. Тому не допускається проведення робіт, які не відповідають розробленої архітектурно-будівельної документації.
