Поверхові щити присутні в кожному багатоквартирному будинку. Вони знаходяться на сходових майданчиках на кожному поверсі. У них розподіляється електроживлення на всі квартири. Практично всі ці щити кинуті напризволяще вже протягом декількох десятиліть. До них немає ніякого діла ні мережевим компаніям, ні компаніям, що управляють, ні самим мешканцям будинку. Це все дуже сумно.
Сьогодні більшість поверхових щитів є величезну небезпеку для людей і самих будинків. Ними не те що небезпечно користуватися, а й небезпечно навіть в них заглядати. Нижче викладаю фотографії декількох поверхових щитів з усіма їх жахами.
Зі своєї практики скажу, що мережеві і керуючі компанії не роблять капітальний ремонт поверхових щитів. Якщо пощастить, то максимум що вони зроблять у вашому будинку, то це замінять магістральні провідники, які йдуть по шахті від вступного щита будинку до останнього поверху. Правда якщо щось в згорить в поверховому щитку, то приїжджають електрики і "соплями" з'єднують, щоб хоч якось працювало. Нижче буде щиток, в якому зі слів мешканців щось горіло практично щотижня і кожен раз "соплями" електрики скручували отгоревшіе дроти назад.
Цією статтею хочу звернути увагу людей на свої поверхові щити, так як сьогодні більшість таких щитків потребують негайного капітального ремонту. Вийдіть з квартир і загляньте в них.
1. Поверховий щит на чотири квартири дев'ятиповерхового будинку споруди 80-х років. До цього щитка приїжджали електрики практично щотижня. Тут мешканці поверху дозріли на його капітальний ремонт за свій рахунок, який мені в найближчі дні має бути зроблено.

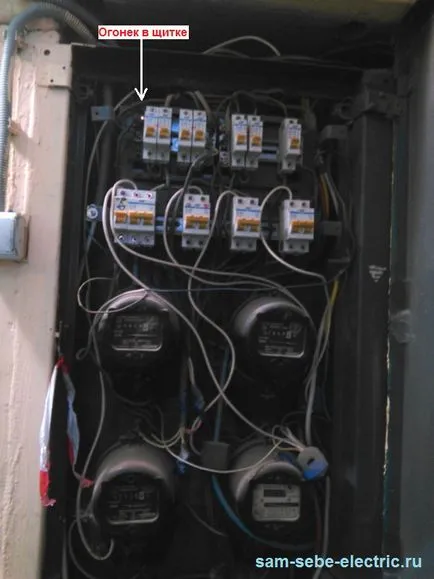

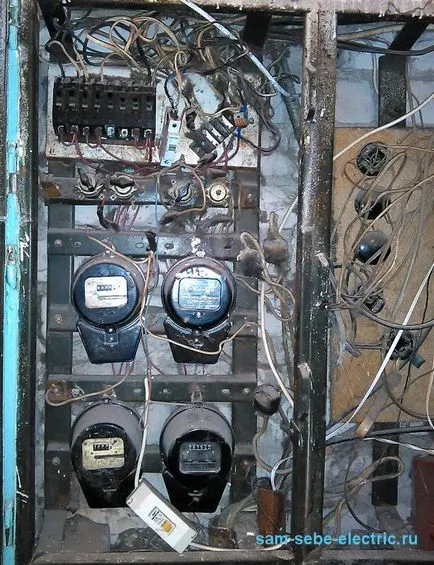

Ось його загальний вигляд.

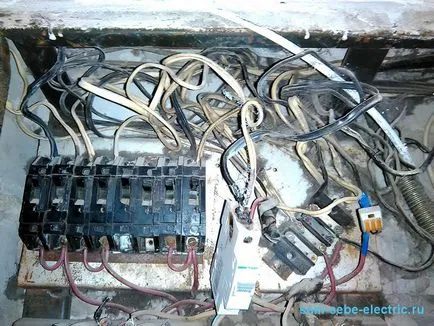

Більшість групових старих чорних автоматичних вимикачів вже не виконують свою функцію. Багато такі автомати навіть вручну не можна вимкнути. Їх ручка не відключається, тобто НЕ розмикає контакти. Ще нижче видно висить на проводах новий автомат. Вам подобається як він розплавився? Він іскрить і намагається захистити всю електропроводку 2-х кімнатної квартири з електричною духовою шафою і т.д. Як ви думаєте він справляється зі своїм завданням?

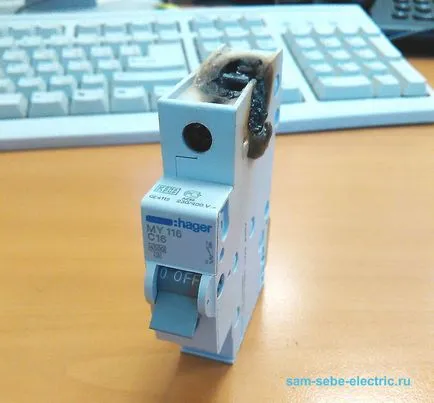

Ось розплавлений цей автоматичний вимикач після демонтажу. У мене вже колекція таких апаратів набралася. Може музей відкрити)))

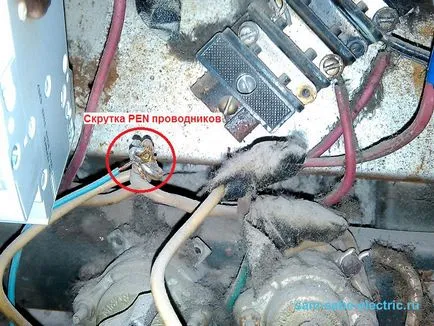

Йдемо далі. На фото нижче представлена оголена скручування провідників PEN. До неї йде один провід від магістрального провідника PEN і далі він розподіляється на квартири.

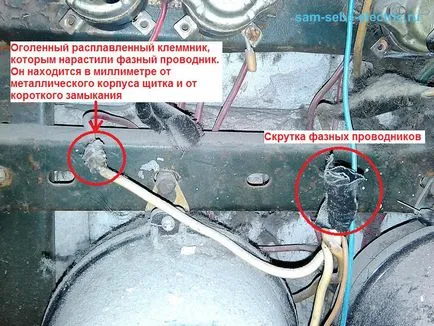

Нижче скручування фазних провідників. Одна перемичка стала короткою і її просто наростили за допомогою гвинтового клемника. Це з'єднання все розплавилося і оголилося. Саме небезпечно тут те, що цей клеммник лежить на металевому корпусі поверхового щита. Оголена частина знаходиться в міліметрі від прямого контакту з корпусом щитка. Чудо, що ще тут не сталося коротке замикання. Ще варто відзначити, що цей з'єднання знаходиться на відгалуженні від магістрального фазного провідника, тобто до автоматів, які знаходяться в самому щитку. Якби тут сталося КЗ, то був би фейверков до тих пір поки не спрацює захист в ВРУ будинку і не знеструмить цей стояк або весь будинок.
Потім я довго намагався знайти відгалуження від магістрального PEN провідника. Видно всього три фазних "горіха". Де ж четвертий?

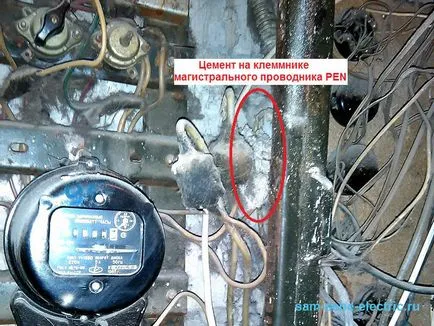

Все таки я його знайшов))) Дивіться на фото нижче на червоний овал. Бачите шматок цементу? Так ось "горіх" знаходиться в ньому.

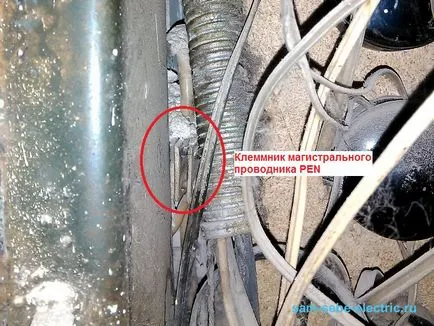

Нижче фото цього затиску з боку слаботочной частини щита. Бачите його в червоному овалі. Він не має захисту і стосується корпусу щита, а зверху покритий цементом.

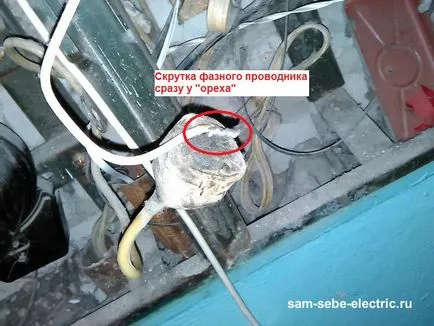

Йдемо далі. Нижче представлений відвід від магістрального фазного провідника на квартиру. З затиску виходить тонка алюмінієва зволікання перетином 2,5 мм 2. яка скручена з відходить проводом. Це треба ж так примудритися, щоб зробити скрутку відразу при відгалуженні від магістрального проводу.
2. Це другий поверховий щит на дві квартири. Він теж чекає свого часу, коли мешканці дозріють на його капітальний ремонт за свій рахунок. Начебто це має визначитися найближчим часом.

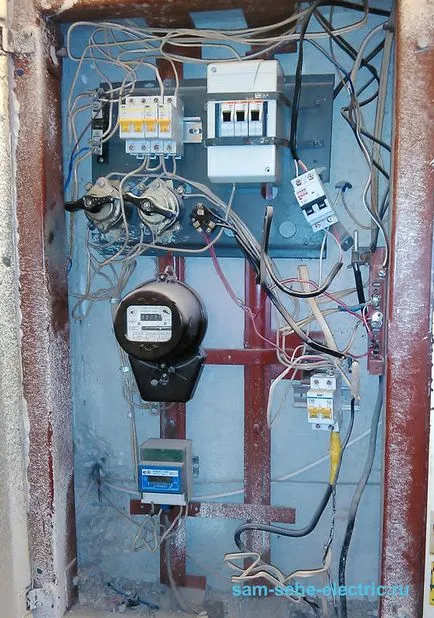

Нижче його загальний вигляд. Що тут можна сказати? У правій частині висить двополюсний автомат на проводах. Він підключений крім лічильників. Інспекторів з мережевої компанії тут не вистачає))) Ізоляція на нульових провідниках відходять в квартиру сильно оплавлена. Присутній багато небезпечних скруток, якими нарощували фазні дроти.

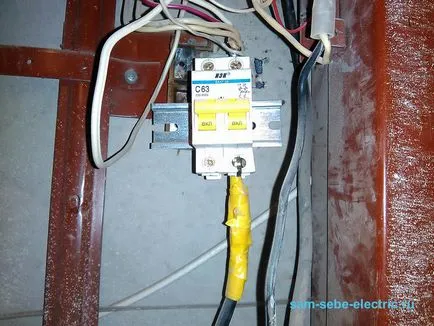

Нижче видно, що вже тут щось горіло. Це отгорал магістральний фазний провідник. Після цього прикрутили DIN-рейку і поставили на неї автомат.

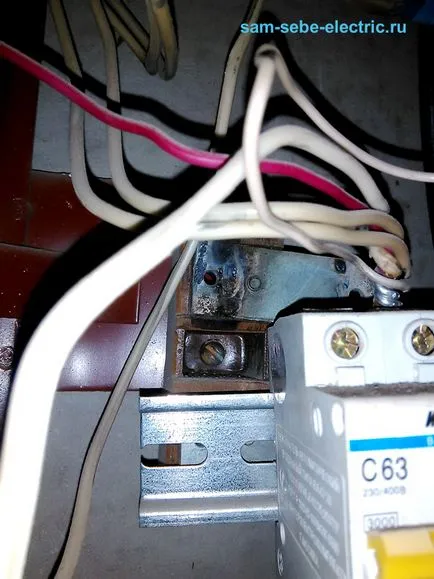

На один нижній контакт підключили магістральний фазний провідник. Подивіться як він вирвав контакт. Корпус автомата вже практично розвалився внизу. Ще трохи і магістральний фазний провідник разом з контактом і болтом може виламати з автомата. У такій ситуації він зможе замкнути на корпус щита. Потім потрібно буде чекати коли спрацює захист ВРУ дому та знеструмить стояк або весь будинок.

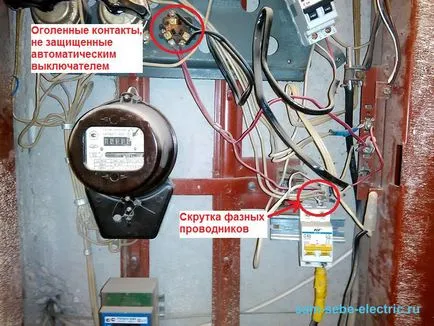

Йдемо далі. У червоному колі над вступним автоматом видно "злий" скрутку фазних провідників. Це так розподіляються фази від магістралі. Також в іншому червоному колі позначена колодка з оголеними контактами. Вони підключені тонким проводом відразу від вступного автомата на 63А. Вони швидше згорять, ніж спрацює автомат на 63А. Це теж підключено повз лічильників і що ними харчується поки залишається загадкою.

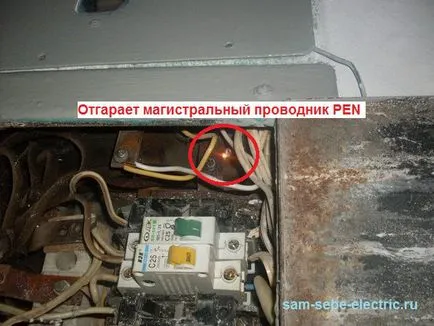

3. отгоранія "нуля" в поверхових щитах.
Це дуже небезпечне явище для вашої домашньої електронної техніки, яке сьогодні зустрічається дуже часто. При отгоранія магістрального "нуля" в розетках може з'явитися небезпечна напруга до 380В. Від нього починає горіти все що встромлений в ці розетки.
Нижче кілька фото іншого щитка, де отгорал "нульовий" провідник минає в квартиру.
Злякалися? Загляньте в свій поверховий щит. Що ви там побачили?
