Збірно-монолітні часторебрістое перекриття з легких кам’яних блоків
Пристрій міцних, надійних і малошумних перекриттів - найважливіше завдання при будівництві будинку. Важливими є й витрати на пристрій перекриттів.
У приватних будинках найбільш популярні каркасно-обшивні перекриття по дерев'яних або металевих балок і перекриття із збірного залізобетону. Зазвичай це пустотні плити, які укладаються на несучі стіни з попередньо зробленим монолітним поясом.
Рідше застосовують конструкції з монолітного залізобетону, коли міжповерхові перекриття створюються методом заливки бетону в попередньо підготовлену опалубку з укладеною туди арматурою.

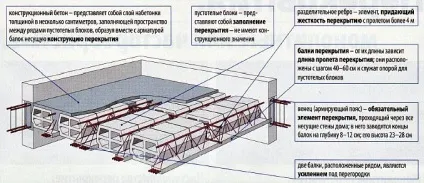

Є ще один спосіб влаштування перекриттів, який оптимальним чином відповідає такому стінового матеріалу, як газобетон, а також інших матеріалів і технологій, що застосовуються в малоповерховому житловому будівництві. Це збірно-монолітні часторебрістое перекриття з того ж газобетону і інших легких кам'яних блоків, рис.1. Такі перекриття відповідають всім вищезгаданим характеристиками: міцність, довговічність, малошумність, а також економічність.
У співвідношенні ціна / якість збірно-монолітні часторебрістое перекриття з легких кам'яних блоків виявляються більш ефективними і менш витратними, ніж інші поширені типи перекриттів.
Часторебрістое збірно-монолітні перекриття
Рис.2. Вид опалубки знизу.
Розглянемо пристрій перекриттів на прикладі, з використанням в їх конструкції газобетонних блоків.
Технологія виконання збірно-монолітного часторебристого перекриття складається з ряду нескладних операцій.
Спочатку в перекривається проліт встановлюють дошки, підпирають знизу стійками і покриті поліетиленовою плівкою. Ці дошки шириною 20-25 см служать нижньою частиною опалубки майбутніх монолітних балок і одночасно є опорою для газобетонних блоків. Верхня площина дощок повинна збігатися з верхньою площиною останнього ряду стіни. Як підпірок для дощок зручно використовувати телескопічні стійки, рис.2.
Для обпирання перекриття на газобетонні стіни, як правило, по верхньому периметру стін робиться монолітний залізобетонний пояс. Для цього, дошки піднімають над стіною на 5-6 см. Нижні арматурні стержні пояса повинні розташовуватися під арматурними стрижнями балок перекриття. Верхня площина пояса робиться на рівні поверхні перекриття, а ширина пояса не менше 12 см.
У перекриттях з прольотами завдовжки більше 4,8-5,1 м. Для компенсації можливого прогину ре Коменди підняти центральні монтажні стійки вище рівня решт перекриття на 10 мм. Д ля балок довжиною понад 6 м цей підйом повинен дорівнювати 15-20 мм.
Відстань між окремими дошками визначається виходячи з довжини блоків і величини опори цих блоків на дошки.
Рис.3. Схема розташування монолітних
балок в збірно-монолітному часторебрістое перекритті.
Далі на краю дощок укладаються блоки газобетону. Щільно притиснуті один до одного, вони утворюють, з одного боку, надійне і тепле перекриття, з іншого - їх торцеві грані служать бічною частиною опалубки для монолітної залізобетонної балки, а верхня поверхня блоків служить підставою для стяжки з бетону. Товщина стяжки 50 мм.
Висота обраних блоків плюс товщина стяжки будуть висотою балки, а зазор між блоками, призначений згідно з розрахунком, визначає ширину балки (зазвичай зазор складає 150-250 мм).
Глибина обпирання балок на стіни не повинна бути менше 120 мм. Торці балок в зовнішніх стінах слід закрити шаром утеплювача (ЕПП, XPS) товщиною не менше 30 мм.
Таким чином, дошка знизу, торці блоків з боків створюють «корито». У цей простір на опалубну дошку укладають арматурний каркас або окремі стержні. Поверх всієї конструкції для армування стяжки зазвичай укладають арматурну сітку 100х100 мм. з дроту діаметром 4-6 мм.
Після монтажу арматури, ретельно змочивши торці блоків водою, починають заливку дрібнозернистої бетонної сумішшю класу по міцності на стиск В15-В20. Одночасно заливають бетоном балки, монолітний пояс по периметру стін і стяжку поверх блоків. Ущільнення бетонної суміші виробляється пошаровим трамбуванням і штикуванням або вібратором. Після досягнення бетоном проектної міцності опалубку демонтують, і перекриття готове.
При виконанні заливки бетоном важливо дотримувати акуратність і не допускати зміщення блоків.
Рішення, треба сказати, дотепне і просте.
Міцність забезпечується тим, що цементне молочко з рідкого бетону проникає в пори газобетону, і балка утворює з блоками єдине ціле. Газобетонні блоки такого перекриття повинні мати марку не менше D500, клас міцності не менше В2.
Навіть коли під час випробувань на блок давали навантаження в кілька тонн, він не видавлювався з конструкції, а лише руйнувався. Така технологія виключає застосування важкої вантажопідйомної техніки, а також дозволяє економити на наступному утепленні перекриттів, оскільки газобетон, як уже говорилося вище, - прекрасний теплоізолятор.
Витрата арматури тут невеликий (3,5-4,5 кг / м3), а трудомісткість зведення перекриття становить 0,46 людино-години на 1 м2 конструкції. Якщо врахувати всі ці фактори, то перекриття з блоків газобетону по монолітним балках виявляється не тільки теплим і міцним, але і економічно вигідним.
Збірно-монолітні часторебрістое перекриття підвищують міцність будинків з газобетону.
Таке перекриття має гарну звукоізоляцію і може служити в якості міжповерхового, надпідвальне і горищного. Крім того, збірно-монолітні перекриття з газобетонних блоків забезпечують вищий клас вогнестійкості будівель і є абсолютно безпечними з екологічної точки зору.
Конструкція вузлів збірно-монолітного часторебристого перекриття:
У багатьох регіонах продаються спеціальні набори елементів заводської готовності для пристрою збірно-монолітних часторебрістое перекриттів.

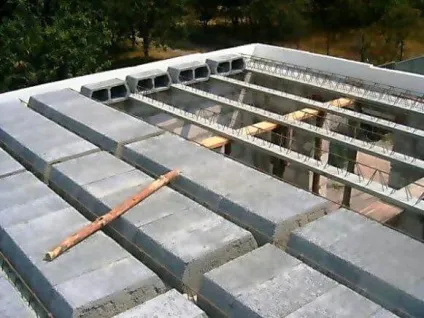

До складу набору входить напівфабрикат залізобетонної балки і спеціальні блоки для заповнення, рис.4. Балка, як і блоки, виконує роль незнімної опалубки при бетонуванні перекриття.
Вага погонного метра балки не перевищує 19 кг. Це дозволяє в більшості випадків виробляти монтаж балок без використання крана.
Блоки мають форму, зручну для фіксації на балці, виготовляються з газобетону, керамзитобетону, полістиролбетону, поризованої кераміки. На період монтажу перекриття, укладені на стіну балки, також підпираються знизу телескопічними стійками.
Переваги збірно-монолітного часторебристого перекриття
У порівнянні з каркасно-обшивним перекриттям:
- Добре гасить ударні шуми і вібрації, скрип.
- Забезпечує вищий клас вогнестійкості.
- Довговічний - відсутні дерев'яні деталі.
- Підвищує міцність коробки будинку.
На відміну від перекриттів зі збірного залізобетону:
- Має меншу вартість.
- Не потрібно спеціально влаштовувати монолітний пояс для обпирання плит.
- Не потрібно влаштовувати стяжку поверх плит.
- Більш рівна нижня поверхня, відсутність межплітних швів.
- Для перевезення і монтажу не потрібно використання вантажопідйомної техніки.
- Можуть бути влаштовані за нестандартними розмірами над приміщеннями складної конфігурації. Готові плити мають стандартні розміри.
- Краща тепло- звукоізоляція. Збірне перкритія для досягнення таких же показників вимагає пристрою додаткових шарів тепло- звукоізоляції.
На відміну від монолітного перекриття:
- Менший обсяг бетонних робіт
- Краща тепло- звукоізоляція. Монолітне перкритія для досягнення таких же показників вимагає пристрою додаткових шарів тепло- звукоізоляції.
- Більш проста опалубка.
- Легше прокладати стельові комунікації, оскільки газобетон можна штраба без особливих зусиль - на відміну від залізобетону.
