Збірка електрощитка технічні вимоги та рекомендації

Головна »Проводка» Електрощиток »Порядок складання електрощитка: правила, особливості та рекомендації

При монтажі електричного щитка потрібно неодмінно дотримуватися правил пожежної і електричної безпеки. Зібрати електрощит і зробити всі роботи можна самостійно.

Для цього потрібно розбиратися в пристрої щитка, знати правила, що стосуються його установки, вміти здійснювати роботи з електромонтажу.

Від правильності зроблених робіт залежить функціонування щитка в подальшому. Особливо акуратно виконувати електромонтаж потрібно в дерев'яному будинку, де пожежонебезпека висока. У цій статті ми розповімо, як грамотно зібрати розподільний щит своїми руками.

Технічні вимоги

Існують вимоги, що стосуються електричних щитів і їх монтажу:

1. Щитки повинні заповнюватися з урахуванням технічної документації. Там вказано кількість УЗО. яке не можна перевищувати.
2. На виробі повинен бути знак електричної безпеки із зазначенням номінальної напруги.
3. Щит повинен бути зроблений з негорючих матеріалів. Його покриття не повинно проводити струм. У продажу є вироби з металу і пластика, пофарбовані спеціальною фарбою.

На проводах повинна бути присутнім маркування зовні і всередині. Вона позначає групу елементів. Для цього використовують бирки.

До клемним колодкам заземлення і нуля підключають по одному дроту на кожну з полюсів. Шини позначають чорним кольором для фази і синім - для нуля.

Автомати з'єднують один з одним шінопроводніком.

Двері і корпус повинні бути заземлені. У вироби в паспорті неодмінно вказують тип щита, клас, рівень захисту, вказівки, що стосуються установки, запобіжних заходів.

У будинку, побудованому з деревини, внутрішня проводка заборонена. Найчастіше дроти розміщують в металлорукаве або трубах.

Дотримання описаних вище вимог дозволяє без зусиль здійснити установку подібного щитка в будь-якій квартирі або будинку.

Склад розподільного щитка

Щиток розподільний складається з наступних елементів:

коробки, забезпеченою дверцятами;

DIN-рейки для кріплення автоматики;

розподільних шин, що з'єднують всі провідники;

групи автоматичних вимикачів з УЗО або диференціальних автоматів;

лічильника електричної енергії;

проводів, що з'єднують всі елементи.

Лічильник дозволяє визначати кількість спожитої електроенергії. Його встановлюють працівники енергетичної компанії, які виробляють опломбування пристрою. Основний вимикач повністю припиняє харчування щитка. Він зазвичай двополюсний та відключає фазовий і нульовий дроти, що підводять електрику. Його потужність повинна відповідати сумі потужностей всіх споживачів енергії, включених в квартирі.

створення схеми

Схема потрібно для того, щоб можна було наочно побачити, де саме буде розташовуватися конкретний електричний прилад і яким чином до нього стане подаватися електроенергія. Є певні рекомендації, що дозволяють складати грамотні схеми:

• Автоматичні вимикачі захисту встановлюють на кухонні прилади, кондиціонери та інші агрегати, що володіють великою потужністю.
• У схемі як окрему групу потрібно буде виділяти кожну кімнату. Можна об'єднати пару кімнат. якщо кількість приладів, встановлених в них, невелика.
• УЗО встановлюють на кілька автопереключателя, які об'єднують в групи з урахуванням їх сумарного навантаження. Наприклад, всі перемикачі одного поверху підключають до УЗО номіналом 30 мА.
• Для приміщень з великою вологістю потрібно встановлювати додаткове УЗО або диференціальні автомати номіналом 10 мА.
• На кожен поверх буде потрібно пристрій, що захищає від перенапруги.
• Якщо в майбутньому планується зміна схеми, її потрібно забезпечити резервними автовимикачами.
• При установці вимикачів необхідно дотримуватися принципу струмового та тимчасової селективності. Тоді при екстреній ситуації вони будуть спрацьовувати в електричному ланцюзі одного приміщення, а не всієї квартири або будинку.

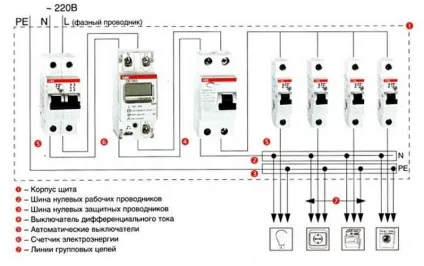

Приклад схеми складання розподільного щита своїми руками:

Як правильно зібрати силовий електрощит

Перед початком роботи потрібно підготувати запасне висвітлення для робочої зони. Крім того, знадобиться стіл, на якому будуть лежати комплектуючі та інструменти. Схему збирання та монтажу електрощита потрібно повісити так, щоб вона була добре видна. Після цього слід знеструмити вступної кабель. Робота проводиться в кілька етапів:

1. Збірка і попередня установка ящика. Корпус потрібно спочатку підготувати:

• видалити заглушки, розташовані на стінах ящика;
• пригвинтити DIN-рейки;
• змонтувати на стінках шини заземлення та нейтралі;
• зняти дверцята;
• під'єднати монтажні кронштейни.

Після цього вбудований ящик можна закріпити на місці на час, щоб перевірити, наскільки якісно створена ніша. Потім його відразу потрібно зняти. Це полегшить роботу з проводами.

Попередня підготовка проводів. Спочатку їх підганяють по довжині. Повинен залишитися запас, щоб можна було без труднощів дістатися до далеко розташованої шини або автомата захисту.

Після цього потрібно видалити зовнішню ізоляцію з кабелів, використовуючи спеціальний інструмент. Очищати провід потрібно так, щоб на вході в ящик ще залишалася ізоляція.

Установка конструкції на підготовлене місце. Всередину потрібно прокласти вступної кабель і все провідники. Проводи повинні лежати в один шар з урахуванням порядку розташування автоматів, до яких вони згодом будуть підключатися.

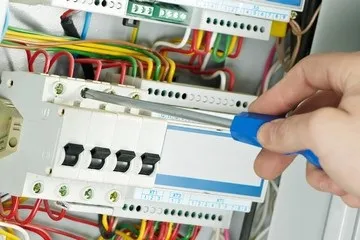

На DIN-рейці спочатку фіксують УЗО, після нього - що відносяться до нього автомати. в кінці встановлюють самостійні автомати і інші модульні пристрої. Відразу всю автоматику монтувати не обов'язково. Можна живити пристрої по черзі, у міру того, як вони будуть кріпитися до рейки. Крім того, потрібно встановити лічильник.

Жили кожного із споживачів енергії або групи споживачів слід підключити до належать до них шинам і автоматам. Роботу слід проводити справа наліво, підводити жилу до точки фіксації, після чого відрізати все зайве. Проведення прокладаються вертикально і горизонтально, а всі повороти здійснюються лише під прямим кутом. Коли місця не вистачає, допустимо провести дроти за DIN-рейкою.

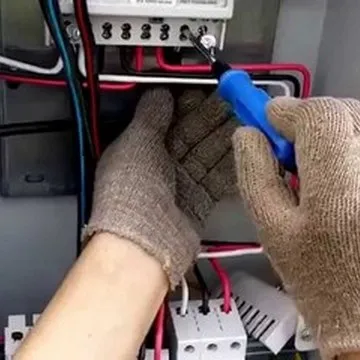

З кінця кожного проводу на 1 см видаляється основна ізоляція, на м'які шини надягають наконечники, після чого кінці заводяться під затискачі автоматів і гарненько затягуються спеціальними клемами. Підключення провідника до автомата облаштовується знизу, а подача напруги на автомат - зверху.

Щоб перевірити надійність фіксації, потрібно злегка посмикати руками провід. Мідь не повинна виступати над автоматами, а й ізоляція не повинна бути затиснутою. Провід можна зібрати в пучки, закріпивши стяжками із пластику, і розмістити за рейкою.

Підключення ввідного кабелю: його затискають на головному автоматі, при цьому заземлювальна жила відразу йде на шину. З автомата нуль і фаза йдуть на лічильник або лунають по схемі.

Останній етап. Якщо проводка повністю підготовлена, всі споживачі електричної енергії були підключені, можна перевірити систему, по черзі подавши на кожну з ліній окремо навантаження. Якщо ніяких проблем не виявлено, можна зробити повне підключення. Залишиться лише промаркувати автоматичні пристрої, приклеїти схему до дверцят, повернути кришку на корпус.

Грамотно і акуратно здійснена збірка електрощитка гарантує, що вся проводка буде справно функціонувати довгі роки. Небажано економити, вибираючи комплектуючі. Тільки дійсно якісна автоматика дозволяє попередити ймовірність серйозних аварій і зберігає життя проживають в квартирі або будинку людей.
