Заземлення газового котла - схеми, норми, вимоги

Чи потрібно заземлювати газовий опалювальний котел і для чого

Під час роботи опалювального обладнання, незалежно від типу і ступеня автоматизації, утворюється статичну електрику. Тому, при установці газового котла, повинно бути виконано заземлення, з наступних причин:

Поломка автоматики - котли, оснащені електронним мікропроцесором, чутливі до будь-яких стрибків напруги в мережі. Вийти з ладу, автоматика може і від статичної напруги. Газовий котел без заземлення, пропрацює недовго. Заміна плати автоматики, обійдеться, приблизно в половину собівартості котельного обладнання.
Небезпека вибуху - накопичене статичну електрику, є однією з найпоширеніших причин загоряння газового обладнання. Позитивний вплив заземлення на роботу котла, полягає в тому, що повністю запобігає появі іскри, що приводить до вибуху при витоку газу.

У ПУЕ 1.7.103 обумовлюються параметри і вимоги до підключення опалювального обладнання. Перед тим як видати акт перевірки заземлення газового котла, інспектор перевірить, щоб монтаж контуру відповідав зазначеним нормам.

Як правильно виконати заземлення котла на газі

У ПУЕ обмовляється необхідність заземлення, але не обмовляється, що потрібно купувати вже готовий комплект для заземлення (хоча це рекомендується представниками газової служби). Контур цілком можна зробити своїми руками.

Щоб самостійно і правильно виконати роботи, враховують такі нюанси:

Можливий тип системи заземлення.
Параметри опору.
Рекомендовані матеріали для виготовлення заземлюючого контуру.
Вартість робіт.

Контур заземлення для приєднання газового котла, повинен строго відповідати зазначеним в ПУЕ нормам і параметрам. Якщо перевірка показує відхилення від норм, вказаних в документації, представник Газової служби вправі відмовити в воді обладнання в експлуатацію.

Способи заземлення котлів

Існує кілька способів монтажу заземлюючого контуру:

За типом пристрою - існує необхідність окремого заземлення газового котла. Побутова техніка: пральні машинки, холодильники, чайники і т.п. мають відмінності за параметрами та технічними характеристиками від опалювального обладнання.
ПУЕ пред'являють більш високі вимоги до підключення газового котла. Тому, якщо планується установка заземлення за допомогою розетки, її необхідно підключати не до щитової, а безпосередньо до контуру.
За особливостями виготовлення - підключення виконується готовим комплектом, спеціально виготовленим для підключення до газового котла, або за допомогою підручних матеріалів.

У ПУЕ, що стосуються заземлення, описані норми, що забороняють використовувати водопровідну, каналізаційну або газову трубу, як заземлення при підключенні котла.

Яке опір контуру заземлення повинно бути

Необхідна опір для заземлення при підключенні газового котла, залежить не тільки від характеристик опалювального обладнання, але і від грунту. У ПУЕ 1.7.103 вказані наступні норми:

Глинистий грунт - допустимий опір не повинно перевищувати 10 Ом. Норма дійсна для однофазного струму і лінійної напруги (380 В).
Піщаний грунт - максимальний опір заземлювального пристрою повинен бути не більше 50 Ом.

Представники газового господарства, часто спираються на пункт ПУЕ 1.7.59, згідно з яким, мінімальні вимоги вище, ніж в 1.7.103. У звичайному грунті, опір не повинно бути вище 10 Ом.

Які матеріали необхідні для заземлення

Вимоги до заземлення при підключенні газового котла, також зачіпають типи матеріалів, використовуваних при проведенні монтажних робіт. Існують наступні рекомендації:

Провід заземлення від щитка до контуру, покладеному в грунт, повинен бути перетином: мідний - не менше 10 мм ², алюмінієвий - 16 мм², сталевий - 75 мм².

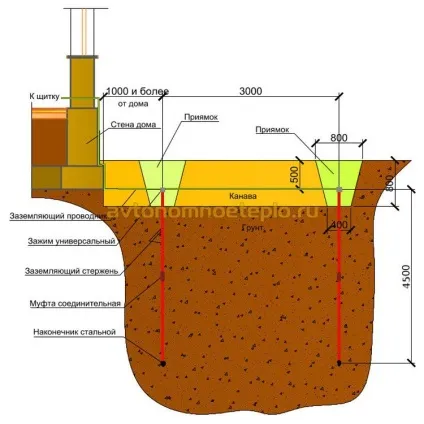

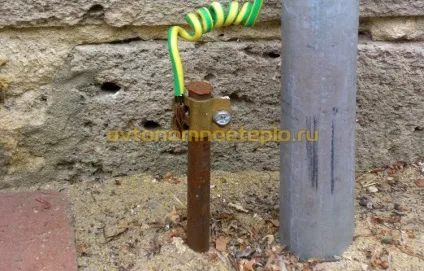

В якості вертикальних штирів, що забиваються в грунт, використовують сталеві труби або куточки, з'єднані шиною між собою із застосуванням точкового зварювання. У готові комплекти, входять оцинковані або обміднені електроди.
Автоматика та УЗО - котел підключається до щитка з встановленої електроарматуру. ПУЕ забороняє встановлювати ПЗВ з газовим котлом без заземлення. Але допускається дублювання системи безпеки, коли заземлюючий контур, одночасно встановлюється разом з пристроєм захисного відключення.

Вартість організації заземлення котла

Щоб підрахувати, у скільки обійдеться підключення котла, потрібно виконати розрахунок контуру заземлення. На собівартість впливає кілька чинників:

Тип грунту.
Обраний матеріал електродів і товщина дроту.
Тип використовуваного заземлення.

Ще один фактор, який, часто не враховується - це те, яка організація буде здійснювати аудит і видасть протокол перевірки опорів заземлювачів і заземлюючих пристроїв.

В модульної газової котельні, передбачена спеціальна металева стрічка або шина, на яку виведена «земля» з усіх металевих конструкцій і електровузлів. Для підключення, потрібно встановити металеві електроди в грунт і з'єднати проводом контур і виходить клему.

Хто і як виконує перевірку заземлення котла

Досить часто, можна зустріти суперечливу інформацію з питання, хто видає акт на заземлення. Справа в тому, що перевірку правильного підключення і працездатності котла, повинен провести представник Газового господарства.

З іншого боку, замір опору заземлення для введення в експлуатацію газового котла (як електроустаткування), згідно з правилами ПУЕ виконує електролабораторія. Вона ж повинна перевірити показники опору загальної системи блискавкозахисту.

Як правило, відповідь на це питання залежить від місцевих особливостей. Є регіони, в яких представники газового господарства, під час приймання, відразу ж перевіряють показники заземлюючого контуру, в інших випадках, тестування проводять спеціально викликані для цього представники електролабораторії.

Норми і періодичність випробувань регламентують такі документи:

Періодичність перевірки - ПТЕЕС, пункти з 2.7.8 по 2.7.15.
Підготовка і здача в експлуатацію - ПУЕ, пункти з 1.7.100 по 1.7.103.

Періодичність вимірювання опору розтікання струму, встановлюється, в залежності від технічних характеристик опалювального обладнання, але робиться не рідше ніж 1 раз на рік. Максимальне значення заземлюючих пристроїв, якi вираховується в залежності від типу грунту, наявності грунтових вод та інших факторів. Якщо встановлено, що показники опору відповідають зазначеним в ПУЕ вимогам, видається акт або протокол про заземлення.
