Про бензонасосах, що встановлюються на Форд Мондео різних поколінь

Як відомо, автомобілі Форд Мондео не раз піддавалися так званому рестайлінгу. На сьогоднішній день змінилося вже чотири покоління цих машин. Рестайлінг перших трьох поколінь автомобілів в основному торкнувся їх кузовів та салонів.

Бензонасос, відповідний для всіх поколінь Форд Мондео

Була поліпшена шумо- і теплоізоляція, злегка змінилася форма радіаторних решіток і приладових панелей. Істотних змін в двигуні і ходової частини не було. Ці зміни з'явилися лише в четвертому поколінні Форд Мондео. Але жоден рестайлінг не торкнулася власне бензонасосів. Так що насос четвертого покоління нічим не відрізняється від насоса першого покоління.

Бензонасоси на Форд Мондео можуть відрізнятися лише за принципом дії. Вони можуть бути:

Перші встановлюються на автомобілі з карбюраторним двигуном, другі - на автомобілі з інжекторної системою впорскування палива. Але і ця відмінність не змінює ні розташування бензонасосов в автомобілях Форд Мондео, ні систему їх кріплення.

Виробники паливних насосів

Головним виробником бензонасосів для автомобілів Форд Мондео є фірма Ford Motor Company. У нашій країні ці деталі виробляються на заводі Ford у місті Всеволожську. Бензонасоси на Форд Мондео випускають і сторонні виробники, такі як VDO, BOSCH, Valeo, VAICO, Pierburg і ​​ін. Тут же слід зазначити, що вартість оригінальних насосів виробництва фірми Ford завжди трохи вище в порівнянні з іншими виробниками.

Розташування бензонасоса

Бензонасос знаходиться під підлогою салону, прямо під ногами пасажирів, що сидять на задньому сидінні автомобіля. Над насосом є невеликий отвір, прикрите заглушкою. Проблема в тому, що воно дуже маленьке. І витягти бензонасос через цей отвір не представляється можливим.

Демонтаж на автомобілях Форд Мондео 1, 2, 3 і 4 покоління

Перш ніж переходити до опису процесу демонтажу насоса, слід зробити одне важливе пояснення. Як вже говорилося вище, бензонасос знаходиться під підлогою салону, але витягти його через штатний отвір неможливо. Офіційна інструкція говорить, що для заміни бензонасоса автовласникові доведеться повністю зняти бензобак. Це дуже важка і довга процедура, яка під силу далеко не всім. Тому вітчизняні автолюбителі знайшли спосіб витягти бензонасос без зняття бензобака. Цей спосіб не відрізняється естетичністю, але зате він ефективний і забирає мінімум часу. З цієї причини нижче буде розглядатися саме він. Але спочатку визначимося з інструментарієм, який знадобиться для роботи.

Інструменти і витратні матеріали

• ганчір'я;
• ножиці по металу;
• викрутка з плоским жалом;
• комплект комбінованих ключів.

Послідовність дій при знятті бензинового насоса

1. Відкривається задні двері салону, витягується заднє сидіння, з підлоги прибирається килимок. Відкривається доступ до металевої заглушці, під якою знаходяться паливні магістралі і насос.

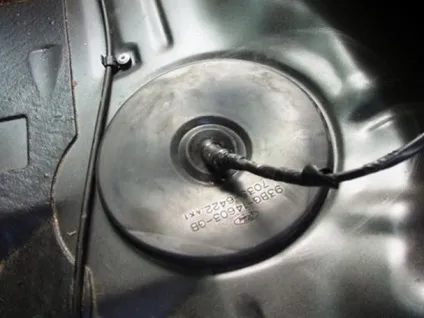

Під цією заглушкою бензонасоса Форд Мондео розташовані паливні магістралі

Заглушка акуратно поддевается плоскою викруткою і витягується.

Заглушка бензонасоса Форд Мондео витягнута за допомогою плоскої викрутки

Перед тим як відкручувати шланги паливних магістралей, необхідно скинути тиск в системі. Для цього відкривається капот і відключається клапан паливного тиску, що знаходиться недалеко від очищувача повітря (зазвичай цей клапан має синій ковпачок).

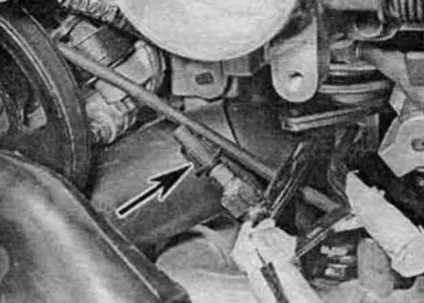

Паливний клапан Форд Мондео, який використовується для скидання тиску бензину

Після відкриття клапана двигун автомобіля заводиться і працює на холостих обертах до тих пір, поки не затихне сам. Зазвичай на це потрібно 5-7 хвилин.

Ножицями по металу отвір над бензонасосом розширюється до розмірів, що дозволяють отримати цей пристрій.

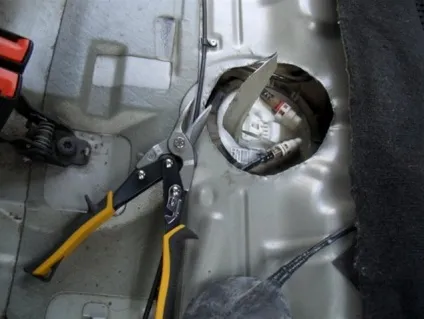

Прорізане ножицями отвір для вилучення бензонасоса Форд Мондео

Після цього від насоса вручну від'єднуються шланги паливних магістралей.

Насос вручну повертається проти годинникової стрілки і витягується з бака.

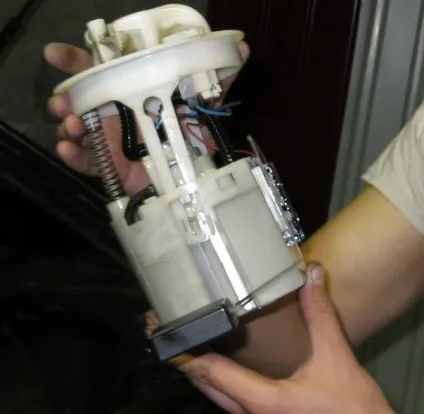

Бензонасос Форд Мондео, знятий без демонтажу бензобака

Процедура установки бензонасоса проводиться в зворотному порядку.

Прорізане в підлозі отвір закривається вирізаним і підігнаним за розміром шматком металу, який знизу оклеивается пінопластом. Один з варіантів такої саморобної заглушки показаний на фото нижче.

Саморобна заглушка для ніші бензонасоса Форд Мондео

Розбирання бензонасоса і заміна його основного модуля

1. Перед розбиранням бензонасоса, витягнутого з штатної ніші, від нього необхідно від'єднати паливний датчик. Це робиться за допомогою плоскогубців (виконуючи цю операцію, слід проявляти граничну обережність: датчик дуже крихкий).

Паливний датчик бензонасоса Форд Мондео від'єднується плоскогубцями

Після від'єднання датчика слід відкрити кришку корпусу бензонасоса. Ця кришка утримується шістьма пластиковими засувками. Вивести їх із зачеплення можна за допомогою плоскої викрутки.

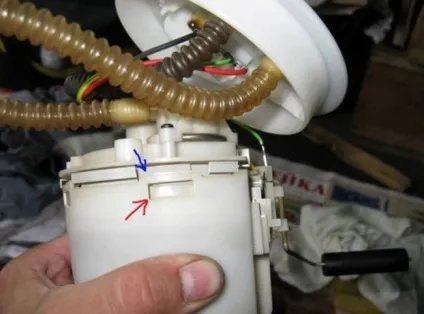

Засувки на зовнішньому корпусі бензонасоса Форд Мондео від'єднуються плоскою викруткою

Під кришкою знаходиться модуль бензонасоса. Він витягується вручну.

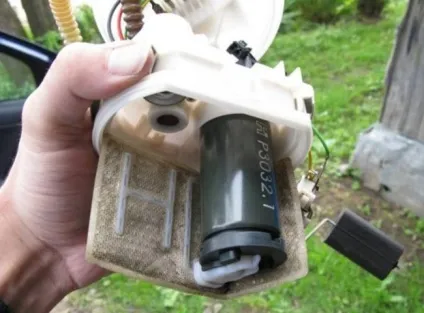

Основний модуль бензонасоса Форд Мондео знаходиться під кришкою корпуса

На його місце встановлюється новий модуль, після чого проводиться зворотна зборка вузла.

Модуль бензонасоса Форд Мондео, який буде встановлений замість старого

важливі моменти

Отже, для того щоб витягти бензонасос, зовсім не потрібно сліпо слідувати інструкції. Іноді можна включити кмітливість і тим самим позбавити себе від серйозної головного болю, яка неминуче виникне, якщо автолюбитель спробує поодинці зняти бензобак з Форд Мондео. І звичайно ж, маючи справу з бензином, ні в якому разі не можна забувати про техніку безпеки та засобах індивідуального захисту.
