Залізна піч для лазні як зробити своїми руками, креслення, схема, відео-інструкція, фото

Як це робиться

Види металевих печей

Залізні печі для лазні можна робити за таким принципом

• Звичайно, найбільш просто зробити залізну піч для лазні за принципом «буржуйки» - йде мінімум матеріалу і так само мало часу. Але, незважаючи на всю економію вигоди від цього теж виходить мало - занадто багато витрачається дров і тепло теж вивітрюється дуже швидко, як правило, твердопаливні агрегати обкладають цеглою, а в самій топці уникають прямої тяги.
• Крім того, такі опалювачі можна придбати в магазині (онлайн або офлайн) з урахуванням квадратури приміщення парної. Безумовно, ціна такого придбання вийде трохи вище, зате ви позбудетеся від попередніх конструкційних розрахунків і самих зварювально-монтажних робіт.

• Газова залізна піч у лазні відрізняється дуже швидким розігрівом - форсунка нагріває піддон, передаючи температуру на камені, і в результаті ті розпалюються до 200 ° c. Такий екстрим (швидкий розігрів і охолодження) добре витримують окатиші, взяті з річкового або морського дна - звичайний граніт просто розсипається від різких перепадів температури. Найчастіше агрегати такого типу забезпечені котлом для води, яку можна використовувати для миття, а якщо його немає, то в такому випадку, конструкцію дуже легко ним доповнити.

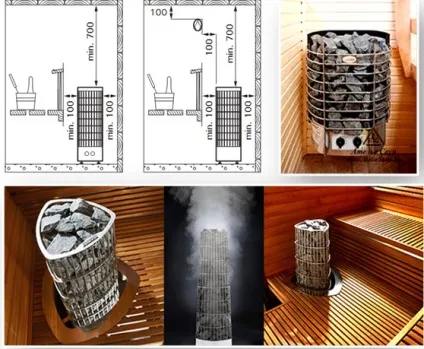

Електричні лазневі печі

• Якщо говорити про переваги, електричних обігрівачів, то відразу ж можна вказати на те, що для них не потрібна витяжна труба для відводу продуктів згоряння. Це дозволить встановлювати піч в потрібному вам місці, адже ви отримуєте досить мобільний обігрівач, який до того ж дуже легкий і легко підключається до джерела електроживлення. Правда, в зв'язку з підключенням повинна чітко дотримуватися інструкція, дана заводом-виробником, щоб не допустити форс-мажорних ситуацій і виключити можливість ураження електричним струмом.

Рекомендація. Для підключення опалювального агрегату до електромережі використовуйте окремий контур заземлення (НЕ занулення). В якості захисних автоматів встановлюйте УЗО, розриває і нуль і фазу одночасно.

Металеві печі на твердому паливі

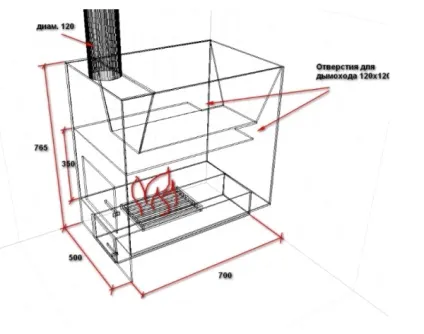

Простий креслення залізної печі для лазні

У таких ситуаціях дуже часто виникає досить-таки резонне питання - а що краще, піти в магазин і купити продукцію там, витративши на це певну суму грошей або ж шукати (робити самому) креслення залізних печей для лазні, щоб потім витратити купу часу на її виготовлення?

Як то кажуть, палиця з двома кінцями, і у кожного варіанту є свої переваги і недоліки, причому з точки зору опонентів все вони є вирішальними і незаперечними. Що ж, це дійсно так, але вся справа в тому, що у кожної людини є свої переваги і те, що не подобається одному - цілком прийнятно і навіть бажано для іншого (дізнайтеся тут, де застосовується плита під баню).

Наприклад, основним аргументом на користь придбання готових металевих печей висувають те, що гроші, витрачені на їх покупку, можна повернути з лишком за той час, який ви витратите на виготовлення саморобної конструкції і це правда.

Інша сторона розмірковує не менше логічно, запевняючи себе і оточуючих в тому, що вільний час, що проводиться біля телевізора або за кухлем пива краще використати на користь і в цьому випадку вони теж не погрешат проти істини. Але можна згадати про те, що дуже багаті і великі люди витрачали свій час на вишивання або вирощували капусту (зрозуміло, на городі, а не в банку) і ніхто від цього не постраждав!

Агрегати типу «буржуйки»

Найпростішим металевим обігрівачем для бань, як про це і згадувалося вище, можна назвати конструкції з листової сталі, зроблені за типом «буржуйки». Сам пристрій складається з металевого закупореного ящика, забезпеченого топкової дверцятами і витяжною трубою.

Сама простота конструкції не дозволяє ефективно віддавати тепло в приміщення через те, що продукти згоряння прямим каналом витягуються на вулицю, а разом з ними йде і тепло.

Такий дестабілізуючий ефект відбувається через те, що на димоході відсутні будь-які лежаки і коліна, тобто, пряма тяга вимагає великої витрати твердого палива, що більш корисно для спалювання ніж для обігріву. Ще одна проблема полягає в їх ненадійності, а значить, вони небезпечні, що само по собі не може бути хорошим умовою для комфортного відпочинку.

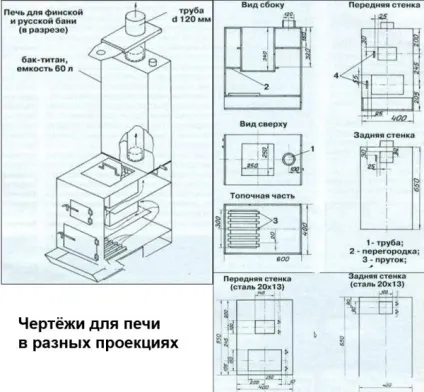

Креслення залізної печі для лазні в різних проекціях

Для самостійного виготовлення хорошою металевої конструкції, в першу чергу, необхідно запастися листової сталлю товщиною не менше 10 мм, щоб при піднятті температури вона не прогорала.

Безумовно, буде набагато краще, якщо ви будете використовувати для цього нержавіючу сталь, у всякому разі, для піддону, на який потраплятиме волога для випаровування - це теж набагато збільшить експлуатаційний ресурс вашого вироби.

Фото печі з котлом практично готової до установки

Безумовно, якщо у вас є готова схема залізної печі для лазні, то вам буде набагато простіше її збирати, але не під кожне приміщення можна знайти відповідний креслення, адже все парилки дуже відрізняються, як за обсягом, так і за внутрішньою будовою (полки, вікно , двері).

Врахуйте, що вам зовсім не обов'язково строго слідувати параметрам, заданим на будь-якому кресленні - набагато важливіше зберегти принцип всього пристрою, який дозволить використовувати агрегат з максимальним ККД при найменших витратах палива (дров). Дуже важливим, навіть можна сказати, найголовнішим моментом при здійсненні зварювальних робіт є ідеальність шва, щоб дотримувалася герметичність корпусу, і чадний газ не міг проникнути в приміщення.

Порада. У тому випадку, якщо ви надумали самостійно збирати агрегат, тобто, використовувати власний креслення - НЕ намагайтеся його ускладнювати. Чим простіше конструкція, тим вона безпечніше, або просто можете масштабувати вподобану вам конструкцію, зменшивши її розміри.

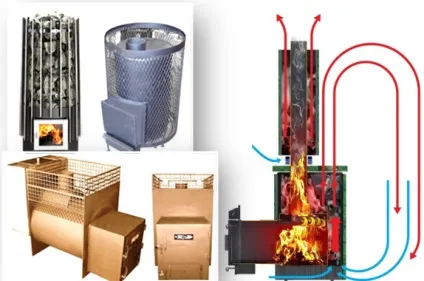

Схема теплообміну в каменке

Перед тим, як почати конструювати і / або монтувати банну піч своїми руками, вам слід знати, що такі конструкції можуть бути закритого, відкритого та комбінованого типу.

Закритий варіант дуже зручний для невеликих (сімейних) парилень, де сам агрегат обкладають цеглою з дротяної перев'язкою кладки для підвищення міцності стін. Зверху на топку встановлюється або приварюється решітка для каменів-окатишів - така конструкція зручна і нагрівається досить швидко.

Відкриту конструкцію теж можна застосовувати для невеликих приміщень, а й для великого обсягу вона теж придатна. Тут бак має дещо менший обсяг, але кам'янка виходить відкритою, що дозволяє протягом 1-1,5 годин «нагнати» в парній потрібну температуру.

Комбінований тип набагато складніше і складається з двох засувок і такої ж кількості піддувал для топливника, а також чотирьох труб, але на увазі складності такої конструкції, для неї потрібно виділити окрему тему, тому ми обговоримо її в іншій статті.

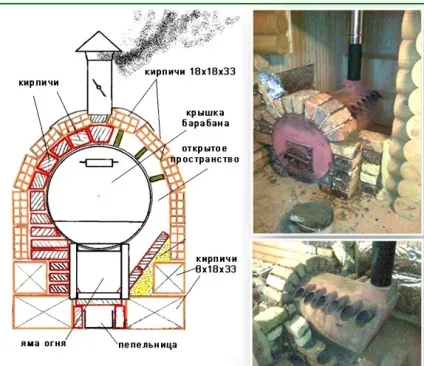

Кругла форма банної печі

Незважаючи на те, що саморобні печі для лазень зазвичай виходять більш громіздкими, а часом і незграбними, у них, без сумніву є свої переваги, які виразно видно при їх використанні і монтажі.

1. По перше. такий агрегат завжди можна зробити, враховуючи обсяг приміщення, що призведе до найбільш раціональному витраті палива.
2. По-друге. практично не буває випадків, щоб такі опалювачі пропускали чадний газ навіть в мінімальній кількості.

Звичайно, не слід забувати про те, що потрібно витримувати відстань від стін і стелі в розмірі не менше 100-120 см, але якщо з боку стін піч можна захистити цегляною кладкою, то для відкритої кам'янки це неможливо зробити для стелі. Це говорить про те, що агрегат не можна встановлювати занадто високо від підлоги, але, тим не менше, для нього потрібно обладнати міцне (бажано, бетонне) підстава.

висновок

На закінчення можна звернути увагу на форму, яку мають залізні печі для лазень, причому, це можуть бути, як заводські, так і саморобні конструкції. Цікаво, що вони можуть бути фігурними, циліндричними, горизонтальними і прямокутними, де останній варіант найбільш практичний. Справа в тому, що кутові зони у прямокутника не нагріваються до червоного і це збільшує її жорсткість (дізнайтеся також як самостійно зробити стіл для лазні).
