Захист від сухого ходу насоса (насосного агрегату)

Поширеною причиною виходу насосного обладнання погружного і поверхневого виду з ладу є холостий хід. Незалежно від матеріалу виготовлення, при відсутності води в агрегаті відбувається деформація деталей, перегрів двигуна.

Поломка внаслідок сухого ходу не усувається за рахунок гарантійного терміну, оскільки в паспорті на насос завжди вказана неприпустимість експлуатації в холосту. Ремонт таких випадків тягне за собою додаткові фінансові витрати.

1 Що таке сухий хід?

Сухий хід-процес експлуатації нагнітального обладнання в умовах відсутності або недостатнього протоку води, службовця змащує і охолоджуючим матеріалом для деталей.

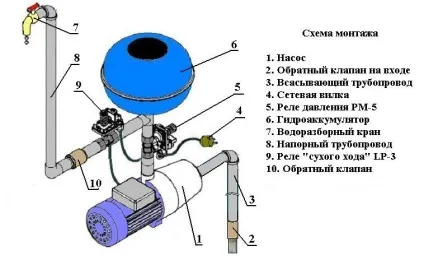

Схема підключення реле сухого ходу до насоса

При відсутності води відбувається деформація і перегрів деталей і як наслідок, згоряння двигуна. Внаслідок згоряння двигуна, обладнання виходить з ладу.

1.1 У яких ситуаціях виникає холостий хід?

При експлуатації не завжди вдається відстежити роботу насоса. Тому слід знати про найбільш поширених випадках виникнення проблеми:

• при перекачуванні води з ємності. Коли резервуар спустошений, агрегат продовжує працювати всуху. При виконанні таких робіт необхідно контролювати процес і апарат вимикати не чекаючи, поки ємність буде порожній;
• транспортування води з свердловин. При використанні насоса із завищеною продуктивністю в літній період. У літній період при відсутності дощів в свердловинах рівень води падає, тому виникає нестача води. При низькому рівні води, насос буде працювати в суху;
• експлуатація апаратів для підвищення тиску в трубопроводі. У міській магістралі багатоповерхових будівель недолік тиску стає причиною холостого ходу помп.

Запобігти сухий хід можна спеціальними пристроями.
до меню ↑

2 Пристрої для захисту насосних агрегатів

Існує кілька приладів для захисту від холостого ходу:

Електрична схема підключення реле сухого ходу

1. Реле тиску з захистом. Прилад має додаткову функцію у вигляді захисту. Використовується при підключенні помп безпосередньо до трубопроводу. В реле контакти розмикаються, коли тиск падає нижче певного рівня. Рівень визначається виробником і становить 0,6 Бар. Насосне обладнання експлуатується в умовах тиску від одного Бара. Тиск опускається нижче цієї межі при відсутності води. При відсутності води контакти розмикаються і насос відключається. Недолік такого методу в тому, що помпу включити можливо буде тільки вручну, для цього доведеться заново заповнювати апарат рідиною. Такий метод використовується в комплексі з гідробаком і автоматичним режимом роботи. Встановлюється спільно з зануреними, поверхневими агрегатами і насосними станціями.
2. Прессконтроль рекомендують встановлювати замість гидробака або реле тиску. Завдяки приладу насосне обладнання включається при зниженні показника тиску до двох з половиною бар. При відсутності проходу рідини через реле потоку, всмоктування води припиняється, і апарат відключається. Реле здійснює захист від сухого ходу насоса за рахунок реєстрації проходу рідини через реле. Перевагою методу є додаткова функція у вигляді захисту по струму і напрузі. Апарат відрізняється невеликою вагою і розмірами. У проточній частині пристрою розташований поплавок з магнітом або пружинний зворотний клапан. Потік рідини зміщує клапан, в цей момент контакти замикаються. При припиненні подачі рідини, клапан стає у вихідне положення, поплавок опускається і контакти розмикаються, помпа відключається. Відключення відбувається із затримкою в часі. Затримка необхідна для зменшення включень і відключень при низькій витраті рідини. Це пов'язано з відсутністю верхньої межі тиску для відключення. А тиск відповідає рівню напору. А відключається агрегат при відсутності напору. Для попередження від покупки неякісного приладу, необхідно купувати пристрій за ціною від ста доларів. Тоді не доведеться міняти прилад через рік. Перевага пристрою в невеликих розмірах і захисту від гідроударів завдяки проміжній ємності.
3. Поплавок використовується при транспортуванні рідини з ємності або колодязя. Відрізняється невисокою ціною. Існує два види поплавцевих вимикачів. Перший спрацьовує при заповненні ємності. Розмикання відбувається, коли ємність заповнюється рідиною до певного показника. При розмиканні контактів помпа відключається. Цей тип приладу запобігає переповнення резервуара. Другий вид відключає насос за допомогою розмикання контактів при досягненні рідини мінімально допустимого значення. Граничний рівень задається шляхом монтажу поплавка в потрібному місці. Провід приладу монтується таким чином, щоб при опусканні рівня води і відповідно опусканні приладу, в ємності ще залишалася рідина. При використанні поверхневого або погружного апарату, прилад розміщується так, щоб вода знаходилася над клапаном апарату при розмиканні контакту. Деякі типи насосного обладнання виробляються з вбудованими поплавками, рівень яких можна регулювати залежно від необхідності. Такий вид захисту від холостого ходу буває двох типів: важкого і легкого. Легкий вид застосовується у водопостачанні та водовідведенні. Важкий тип застосовується для фекальних, дренажних систем. По довжині кабелю діляться на два, п'ять і десяти метрові. Недоліком методу є те, що його не можна застосовувати в свердловинах і магістралях. А також обмеження в діаметрі колодязя, що становить не менше сорока сантиметрів. З цієї причини цей вид захисту не є універсальним.
4. Реле рівня складається з плати електронного типу з трьома електродами. Один-здійснює контроль, два роботу. Функція датчиків-подача сигналу. Датчики занурюється в свердловину на різних межах висот. Контрольний датчик встановлюється над рівнем помпи. При зниженні рівня рідини сигнал від датчика надходить в реле рівня, яке відключає помпу. При підйомі рівня рідини над датчиком помпа включається. При зануреному датчику контакти замкнуті, а помпа працює. Час затримки відключення встановлюється спеціальним приладом-потенціометром, який знаходиться на передній панелі реле. При налаштуванні необхідно враховувати що положення зліва-це мінімальна затримка, а праворуч-максимальна. Коли час затримки проходить, апарат відключається. Включення агрегату відбувається при досягненні водою датчика. Такий тип захисту використовується в однофазних помпах потужності півтора кВт. Для можливості суміщення з однофазним насосом більшої потужності або з трифазної помпою застосовують пускач магнітного типу, відповідний по потужності.

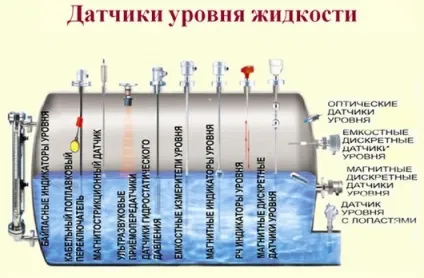

Види датчиків рівня води

2.1 У яких випадках можна відмовитися від використання датчиків?

Не застосовувати препарат насоси з захистом від сухого ходу можна в таких випадках:

• здійснювати постійний контроль обладнання для швидкого відключення при відсутності потоку води;
• контролюючий роботу насоса людина знає нюанси, конструктивні особливості і принцип роботи помп;
• наявність великої кількості води в свердловині або колодязі;
• невичерпне джерело води в откачиваемой ємності.

Залежно від умов експлуатації та від типу обладнання встановлюють відповідний параметрам експлуатації вид захисту.
