Даний девайс буде корисний в першу чергу майстрам, які займаються ремонтом імпульсних блоків живлення. Якщо сказати простіше, то цей пристрій є обмежувач потужності, за допомогою звичайної лампочки розжарювання.

Як відомо, під час ремонту пристроїв з імпульсним блоком живлення або будь-який інший апаратури, послідовно ланцюга харчування включають (скручують або підпоюють замість запобіжника) лампу розжарювання потужністю від 40 до 100вт. Це не зовсім зручно, якщо займаєтеся подібними роботами часто. Боргу не думаючи я вирішив зібрати невеликий стенд виконує ту ж функцію, але набагато зручніше.

За основу взяв дошку (100ммх300мм), розетку, вимикач (автоматичний вимикач на 2А), патрон під потрібний цоколь (Е27), провід з вилкою. Зібрав усі разом, і вийшло дуже зручний пристрій.

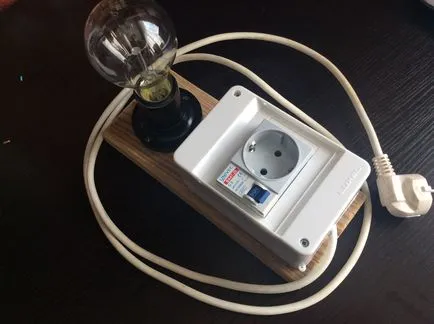

Перша версія девайса з однополюсним вимикачем:

Лампочку укрутив на 40вт, чого цілком достатньо для пуску ПІП, але якщо тестувати його під навантаженням, то я ставлю 100Вт. Вимикач потрібно брати саме двополюсний, щоб при виключенні він розривав і фазу і нуль.

Схема підключення така:

Як це працює. Включаємо штатної виделкою випробуваного імпульсного блоку живлення (ПІП), включаємо наш захисний пристрій в мережу і включаємо вимикач. Отримуємо той же ефект, і при цьому ніяк не потрібно викручуватись з подпайкі лампочок замість запобіжника, що є більш безпечніше, простіше і швидше.

Далі про вимикачі. Я спеціально задумував як вимикача використовувати автомат (ні, не бойовий, а той самий, який стоїть в будь-якому ел. Щитку). Перевага його в тому, що у нього під пружіненний важіль, тим самим можна короткочасно подати харчування на випробуваного і в разі будь-яких неприємностей тут же можна знеструмити випробуваного відпустивши важіль. Ну а якщо ви хлопець з сталеливарного міста - доводите важіль до повного включеного стану і автомат працює як зазвичай.

Ах у так, лампочка. У разі якщо випробовуваний перебуває в КЗ то лампочка загориться в повний накал і запобіжить небажані наслідки для випробуваного (якщо звичайно ви не тестируете ПІП лампочкою на 200вт ... Така врятли його вбереже в разі чого). Якщо ПІП справний, лампочка короткочасно загориться і згасне - значить все ОК.

Вообщем пристрій вийшов дуже зручне. Але чого то в ньому не вистачало. А не вистачало в ньому шунта лампочки. Це потрібно вже тоді, коли ваш випробуваний ПІП справно працює після ремонту, але треба провести будь-які тести. Ясна річ, що послідовне включення лампочки значно знижує потужність. І як правило прилад включають прямо в мережу. Доповнити конструкцію нашого пристрою я вирішив додаванням другого автомата, який шунтує лампочку, тим самим відключає її. Струм проникає повз лампочки, але все ще через автоматичний вимикач. Таким чином у нас все ще є захист в разі КЗ або інших неприємностей. При цьому нічого перемикати не потрібно, достатньо звести важіль.

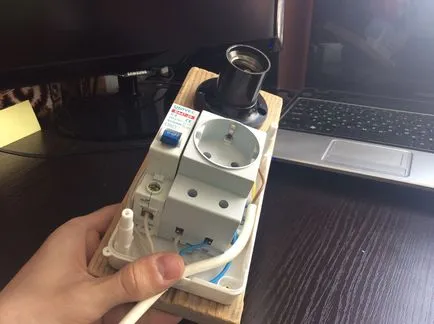

Друга версія девайса:

Ясна річ, що ні автомат ні запобіжник не захистить начинку ПІП в разі короткого замикання. але зате може запобігти інші неприємності, наприклад виникнення пожежі або ураження електричним струмом.

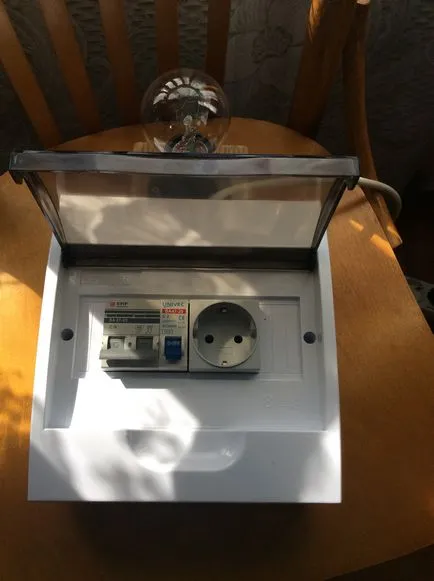

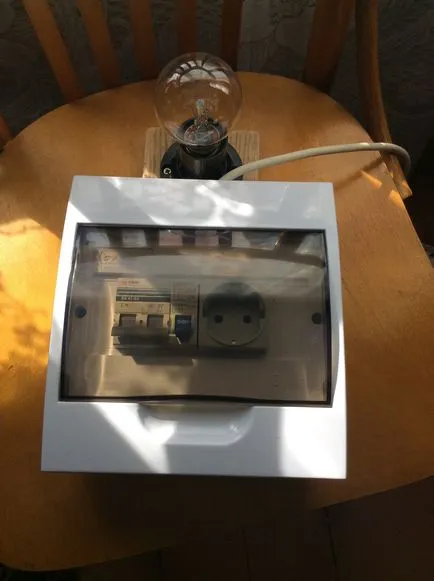

Придбав пластиковий бокс на 8 модулів і трохи переробив цей девайс. Начинка повинна складатися за задумом з: двополюсного автомата на 6А, індикатора включення, шунта лампи (вимикач навантаження), розетки і патрона під лампу. Всі крім патрона - модульні пристрої на дін-рейку. Справа в тому, що я живу не в сильно розвиненому місті, тому потрібні модулі з необхідному наміналом я поки не можу знайти, взяв що було під рукою. Але і при цьому шунт лампочки - це 2 приміщення повинна бути захищена автомат, і він цілком підійде на роль тимчасового захисту. Але при першій же можливості я заміню модулі відповідно до задуму.

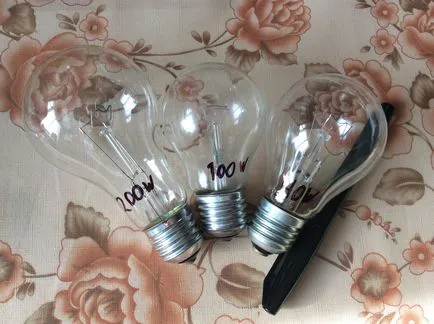

Крім габаритів (для мене не критично) девайсом я дуже задоволений. Напівпрозору кришку можна зняти, якщо заважає. Даний "прилад" дозволяє тепер без побоювання підключати будь-яку сумнівну техніку. А з лампою на 200вт можна перевіряти будь-які трансформатори або малопотужні двигуни. У мене такий набір "обмежувачів струму":

За витратами мені обійшлося все не більше 3 $ (деякі компоненти у мене вже були і валялися без діла). Всі пристрої модульний, за винятком патрона.

У магазинах це буде коштувати приблизно так:
