З’єднання труб пнд як з’єднати за допомогою з’єднувальних муфт

Труби, виготовлені з поліетилену, - це сучасний високотехнологічний матеріал, який широко використовується для будівництва трубопроводів для транспортування різних середовищ.

Даний вид труб користується популярністю ще й тому, що монтаж трубопроводів може виконати і неспеціаліст. Розглянемо, як може бути здійснено з'єднання ПНД труб, і якими перевагами володіє кожен метод монтажу.

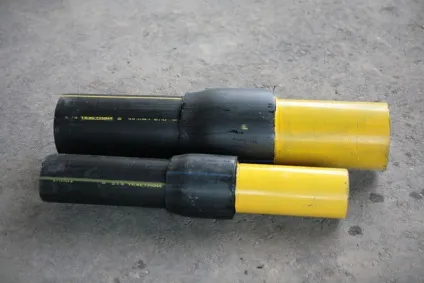

Приклад з'єднання ПНД труб

Поліетиленові труби знайшли широке застосування в будівництві та в побуті.

Наприклад, дані вироби можуть бути використані:

• Для спорудження трубопроводу для подачі води;
• Для монтажу систем каналізації;
• Для захисту силових кабелів при прокладці електромереж;
• Для створення гідроізоляційних оболонок при прокладці теплотрас;
• Для захисту кабелів зв'язку;
• Для спорудження артезіанських свердловин;
• Для використання в якості формотворчих деталей при спорудженні монолітних будівель.
• Для створення систем зрошення в теплицях і ін.

Настільки широке застосування, не в останню чергу, обумовлено простотою монтажу каналізаційних, водопровідних труб ПНД. Розглянемо, методи їх з'єднання.

Способи, що використовуються для з'єднання труб з ПНД

Розумні з'єднання ПНД труб

Всі існуючі способи з'єднати дві поліетиленові труби можна розділити на два види.

• Нероз'ємні з'єднання, тобто зварювання.
• Розумні з'єднання з використанням сполучних деталей.

Останній варіант застосовується частіше, ось його основні переваги:

• Економія. Немає необхідності купувати спеціальну апаратуру для зварювання поліетиленових водопровідних труб або оплачувати послуги майстра.
• Доступність. Роз'ємне з'єднання можна виконати там, де використання зварювання не представляється можливими, наприклад, під водою.
• Швидкість. Даний метод дозволяє виконувати з'єднання деталей з великою швидкістю.

Виконання роз'ємного з'єднання труб з ПНД

Зварювальний апарат для з'єднання ПНД труб

Роз'ємне з'єднання труб може бути виконано наступним чином:

• Розтрубне з'єднання. Для даного методу необхідні еластичні ущільнювачі. Таке з'єднання, найчастіше, виконується при спорудженні трубопроводу безнапірної каналізації.
• Фланцеве і фітингових з'єднання з використанням спеціальних кріпильних елементів.

Використання з'єднувальних муфт

Муфта для з'єднання ПНД труб

При будівництві трубопроводів широко використовуються муфти з'єднувальні для труб ПНД.

Ця деталь є елементом, виконаний з поліетилену. Для виготовлення муфт використовується метод екструзії.

Даний метод з'єднання водопровідних ПНД труб дозволяє не використовувати зварювальні апарати, тобто не вимагає придбання спеціального обладнання. Більш того, самі з'єднувальні муфти для ПНД труб стоять досить дешево, так що їх використання дозволяє заощадити на будівництві.

Додаткові переваги використання муфт:

• Тривалий термін експлуатації, що становить кілька десятків років.
• Надійність кріплення.
• Висока стійкість до перепадів температури, а також до механічних впливів.
• Стійкість до агресивних середовищ.
• Широка область застосування, муфта сполучна для ПНД труб може бути використана для будівництва трубопроводу практично будь-якого призначення.

Розрізняють такі різновиди муфт:

• Муфта компресійна. Це виріб випускається, як із зовнішнього, так і з внутрішнім різьбленням. Це виріб широко застосовується при будівництві систем опалення та подачі газу. За допомогою даної деталі здійснюється стикування сталевих і поліетиленових труб.
• Для швидкого і надійного з'єднання деталей одного діаметра використовується муфта з'єднувальна для труб ПНД.
• Муфта редукційна необхідна для виконання з'єднання труб, що мають різний діаметр.

З'єднання труб за допомогою компресійних фітингів

Компресійні фітинги для з'єднання ПНД труб

Робота проходить за наступним алгоритмом:

• Компресійний фітінг слід розібрати, відвернувши гайку.
• Труба зачищається від бруду, на торці виконується фаска.

Для зняття фаски слід застосовувати Фаскознімачі, однак, за відсутності даного інструменту можна скористатися гострим ножем.

• На трубі маркером роблять позначку, яка повинна характеризувати глибину входження в фітінг.
• Перед введенням деталі трубу варто змочити рідким милом.
• Труба вводиться в фітінг, при виконанні цієї дії доведеться докласти певних зусиль, оскільки ущільнювач з гуми створює опір.
• Гайка фитинга затягується.

При затягуванні гайки важливо не перестаратися, щоб не перетягнути з'єднання.

Виконання нероз'ємного з'єднання труб з ПНД

Приклад нероз'ємного з'єднання ПНД труб

У деяких випадках, більш вигідним виявляється застосування методу зварювання труб, тобто освіту нероз'ємного з'єднання. Розглянемо, як з'єднати труби ПНД за допомогою зварювання. В даний час використовується два методи - стикова зварка і з'єднання за допомогою електромуфт.

Електромуфтове зварювання

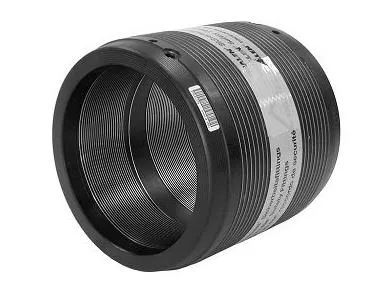

Електромуфтове зварювання для з'єднання ПНД труб

Це вид зварювання здійснюється з використанням фасонної частини (муфти) з поліетилену, в яку вставлені електричні спіралі. При подачі напруга на спіралі відбувається розігрів труб, і вони приварюються до внутрішніх стінок муфти.

Вимоги до проведення процесу:

• Попередня зачистка труб;
• Нерухомість деталей в період розігрівання і охолодження.

стикова зварювання

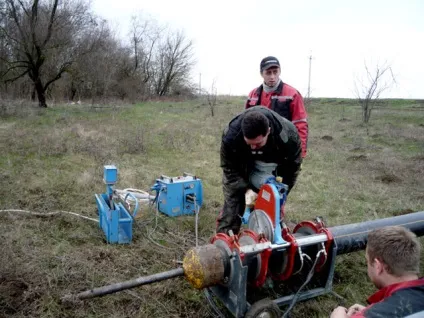

Стикова зварювання ПНД труб

Цей метод з'єднання здійснюється за допомогою використання спеціального апарату, в якому здійснюється розігрів країв труб. Після розігріву зварюються деталі стикуються один з одним а, коли пластик охолоне, вийде надійне з'єднання.

При з'єднанні стиковому зварюванні в роботу не допускаються труби з вираженою елліпсность.

Вимоги, що пред'являються до зварних з'єднань на поліетиленових трубах

• Стикового шов не може бути розташований нижче рівня зовнішньої поверхні труби.
• При зварюванні двох відрізків їх зміщення відносно один одного не повинно перевищувати десяти відсотків від товщини стінки використовуваної труби.
• Висота валика на якісному зварному шві не перевищує 2,5 мм для труб, що мають товщину стінки до 5 мм, і повинна бути більше 5 мм при використанні товстостінних труб (товщина стінок 6-20 мм).

Вибір того йди іншого методу з'єднання труб повинен здійснюватися з урахуванням умов експлуатації трубопроводу - буде або він напірним чи ні, яке середовище буде подаватися по трубах та ін. Правильний вибір методу з'єднання труб забезпечить надійність трубопровідної системи.
