З’єднання проводів, поради електрика
Основні способи з'єднання це скручування і клемні затискачі (гвинтові, Сізи, Wago і т.п.).
Є ще болтове з'єднання, але його застосовують дуже рідко.
Всі перераховані вище з'єднання повністю відповідають Правилам улаштування електроустановок (ПУЕ) - цими ж правилами керуються і всі контролюючі органи- енергонагляд, енергозбут, електропостачальної організації.
За скрутці слід уточніть- мається на увазі скручування з наступним зварюванням або паянням.
Розгляну ці сполуки докладніше.

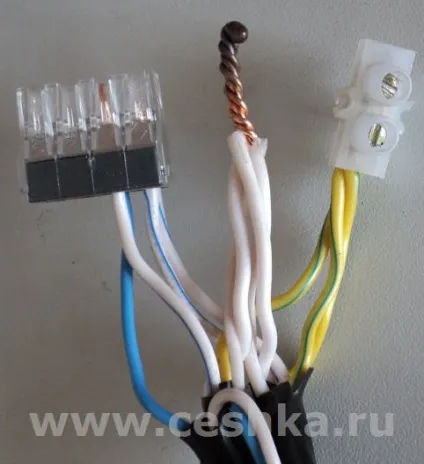

Види з'єднання проводів
Клемні гвинтові затиски.
Напевно самі поширене з'єднання, дуже широко застосовується при расключеніе в распредкоробкі.
Являє собою втулку з різьбою, в яку вкручуються гвинти.
Ця втулка упакована в ізоляційний корпус, зроблений з поліетилену, поліаміду, полікарбонату або поліпропілену.
Не раджу використовувати з алюмінієвим проводом- матеріал м'який і гвинтами затиску дуже легко переломлюється.
Ще мінус стінки втулки тонкі, виробники економлять на матеріалі і якщо як слід протягувати вінти- з протилежного боку стінка втулки виламується ...
Та й різьблення зрізається тільки так ... Так що працювати з такими клемниками треба дуже акуратно.
Сполучні ізолюючі затиски- Сізи
З'єднують з фіксацією дроти в скрутці. Корпус з нейлону, поламіда або вогнетривкої ПВХ служить ізоляцією. всередині корпусу конусоподібна анодирувана пружина служить для фіксації пучка проводів.
Переваги: швидкість монтажу, не треба ніякого спеціального інструменту, широкий температурний діапазон- від -40 до +105 градусів, є можливість для багаторазового використання.
Мінуси можна використовувати для гнучких проводів, якість з'єднання все таки поступається гвинтовим затискачів, я б такі затискачі рекомендував використовувати на невеликий струм до 10А- наприклад в ланцюгах освітлення.
Це відноситься до домашньої електропроводки.
клеми Wago
Бурхливі дискусії йдуть в інтернеті в порівнянні скручування і ваговского затиску, є затяті прихильники у того і іншого з'єднання.
Або в крайньому випадку там, де распредкоробкі доступна для обслуговування та огляду з'єднань і встановлена на негорючій підставі-бетонна, цегляна і т.п. стіна.
За заявою виробників ці клеми з пружинної технологією з'єднання є необслуговуваних, якісні клеми всередині містять струмопровідну пасту, яка захищає з'єднання від зовнішнього впливу вологи, пилу тощо тому можна їх використовувати для з'єднання і алюмінієвих проводів.
До переваг можна віднести і найширший асортимент подібних клем як то кажуть на всі випадки життя.
Недолік напевно тільки один- займають на відміну від скручування більше місця в распердкоробке.
Користуватися зажимами wago теж дуже просто. Знімається ізоляція з дроту на 10-12 мм і зачищений кінець дроту вставляється в отвір клеми. Ніякого додаткового ізолювання не потрібно.
Скручування зі зварюванням.
Я вважаю це самим надійним з'єднанням, при якісно виконану роботу про таку звареної скрутці можна "забути" на довгі роки.
Провід з'єднується дуже надійно і стає практично як одне целое- перехідний з'єднання в місці скрутки близько до нуля. Витримує без проблем як номінальний робочий струм дроти так і аварійний- при перевантаженні або короткому замиканні.
Без проблем переносить багаторазові цикли "остиваніе- нагрів" проводу.
Мінус з'єднання нерозбірне. При переробці необхідне попереднє запас проводу в распредкоробкі. так як доводиться відкушувати більшу частину скручування.
