З’єднання проводів електропроводки

Правильне з'єднання проводів електропроводки впливає не тільки на надійність контакту і справність електропроводки, але і пожежну безпеку квартири.

З'єднання проводів електропроводки важливо для безаварійної роботи електромережі квартири і будинки. Для правильного з'єднання проводів, потрібно знати про плановану навантаженні мережі і знати, як з'єднувати дроти з різних матеріалів.

У чому проблема з'єднань проводів

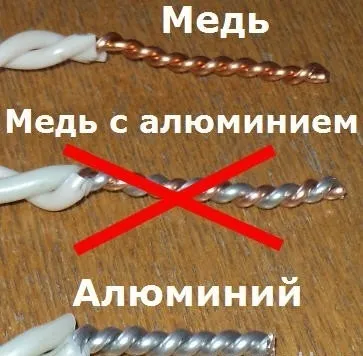

Основна проблема з'єднань проводів в електропроводці це з'єднання проводів або жил кабелів з алюмінію і міді. Так в чому ж проблема?

При скручуванні міді і алюмінію, від контакту міді і алюмінію, утворюється хімічна сполука, яку часто називають, «руда смерть». Це з'єднання, маючи більш щільну кристалічну решітку, ніж мідь і алюміній, послаблює контакт з'єднання.

Крім цього, таке з'єднання руйнує оксидну плівку навколо алюмінію (Al2O3), а це провокує корозію алюмінію, що знову призводить до послаблення контакту.

Це все так, але є свої, але!

По-перше, ці процеси протікають швидко тільки на повітрі, при доступі вологи, сірководню та інших агресивних каталізаторів.
По-друге, ці процеси протікають дуже повільно, якщо ви добре заізолювали скрутку міді і алюмінію. Порушення контакту в такій суканню може зайняти 10-20 років і можливий струм в електропроводки квартири не вплине на час руйнування скручування.

Все це я пишу не для того, щоб агітувати вас на скручування алюмінію і міді. Ні! Просто, якщо, десь, хтось зробив у вас таку скрутку, панікувати не потрібно. Я впевнений, що вона пропрацює десятки років.

Але, все ж, самим робити такі скрутки не потрібно. Є маса варіантів, щоб зробити правильне з'єднання проводів електропроводки з міді і алюмінію.

Правильне з'єднання проводів електропроводки з міді і алюмінію

Саме надійне з'єднання це зварює кінці скручених проводів. Сварка призводить до дифузії (взаємного проникнення) матеріалів один в одного. У монтажних умовах може бути застосована зварювання плавленням з використанням активних флюсів ВАМИ, Ф-54А. (Не плутати пайку з плавленням).

Але ще раз повторюся, всі витрати на з'єднання міді і алюмінію скруткой, за правильною технологією, не варті цього. Можна використовувати інші види з'єднань проводів, про яких мова далі.

З'єднання проводів електропроводки - технології з'єднань

Згідно ПУЕ ізд.6, пункт 2.1.21. з'єднувати жили проводів можна тільки:

Обпресуванням кінців жил;
Зварюванням скручених проводів;
Пайкою жив;
За допомогою гвинтових і болтових затискачів (затискачів).

До слова, кажучи. У ПУЕ Ізд.7 про з'єднання проводів електропроводки в житлових приміщеннях нічого немає. Є пункт 4.2.46, в якому забороняється скручування проводів у відкритих розподільних пристроях. І все!

Продовжимо про дозволені з'єднання проводів.

Статті по темі: Відкрита електропроводка в квартирі

Опресовування кінців жил для їх з'єднання

Опресовування кінців жил відноситься до найбільш надійному з'єднанню проводів. Правда, для опресовки потрібен спеціальний інструмент.

Опресовуються жили проводів з одного матеріалу.
Для обпресування потрібна гільза потрібного розміру. Розмір гільзи повинен точно відповідати сумарному перетину з'єднуються жив. Провід зачищаються на довжину гільзи плюс 10 мм.
Оголені жили вставляються в гільзу, і гільза пресується спеціальним інструментом. Інструмент для опресовки не дорогий, але універсальний. Їм можна якісної зачищати (знімати ізоляцію) проводу і опресовивать гільзи різного перетину.

В індивідуальних будинках метод опресування застосовується для приєднання кінцевих гільз до проводів заземлення та їх приєднання до ГЗШ (головної заземлювальної шини) через болтове з'єднання.

Для квартир цей метод підходить для багатожильних жил кабелів. Багатожильні жили преса не гільзами, а наконечниками штирьовими Втулкові ізольованими (НШВІ).

Багатожильний провід зачищається, оголений жили скручуються пальцями, вставляються в наконечник і наконечник опресовивается по всій довжині. Знову-таки, для якісного з'єднання потрібен спеціальний інструмент.

Сварка жив проводів і кабелів

Сварка найбільш цілісне з'єднання проводів. При зварюванні жили проводів проникають одна в одну, утворюючи найбільш щільне з'єднання.

Технологія зварювання наступна:

Провід зачищаються на 50-60 мм;
Оголені дроти скручують;
Кінець скручування відкушують;
На жилу чіпляють землю, до кінця скрутку підносять вугільне жало, проводиться зварювання протягом 1-2 секунд;
Остигнуло з'єднання ізолюють.

Пайка проводів одного матеріалу

Паяються алюмінієві дроти 2,5 -10 мм. Кінці проводів зачищаються, потім шкури до блиску і скручуються подвійний скруткой. Паяется скручування пропановим пальником.

Для квартири пайка практично не застосовується. Вона цікава в приватному житловому будівництві, при підключенні харчування і расключеніе алюмінієвих проводів харчування перетином від 10 мм 2.

Мідні дроти, перетином 1,5, мм також скручуються і паяются паяльником. Використовується припій типу каніфоль.

Статті по темі: Монтаж відгалуження СІП зажимами Р-серії

Гвинтові затиски, пружинні і гвинтові клеми

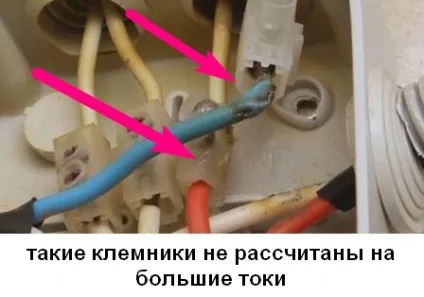

Клемники білі, поліетиленові

Такий тип клемник потрібно використовувати, тільки для підключення малопотужних приладів, наприклад, світильників. Причина в наступному. З'єднання в цих клемах гвинтове, провід притискається тільки поверхнею гвинта. Окремий гвинт дуже погано притискає багатожильний провід, притискаючи, алюміній він його здавлює, і з часом таке гвинтове з'єднання слабшає. Ослабле з'єднання призводить до підвищення температури і оплавлення ізоляції клемниками. При малих токах, іскріння, звичайно, не буде, просто порушиться з'єднання і з'явиться несправність електропроводки.

клемні колодки

Надійне з'єднання проводів електропроводки забезпечать ебонітові клемні колодки (фото). Провід затискаються квадратними металевими шайбами під гвинт. З'єднання надійне і довговічне. Шайби мають округлений форму, що при закручуванні пружинять гвинт, і він не відкручується. Недолік, великий розмір колодки.

клемники WAGO

Тепер про клемах, які затискають жили проводів пружинними ефектами. Найпопулярніші з таких клем клеми фірми WAGO. Але і тут не все так просто.

Клемники WAGO поділяються за розрахунковими струмів, які можуть проходити через них.

У продажу є наступні серії клемник WAGO.

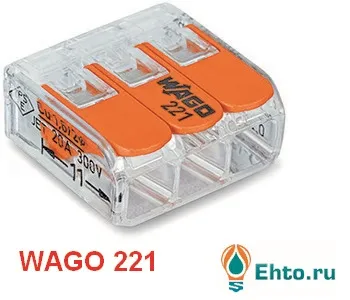

Серії 221 (на ток 32 А і жили до 4 мм 2), серія 773 (для міді та алюмінію, на ток 25 А / 16А).
Натомість серії 773 вийшла серія 2273, вона більш компактна.
Відрізняються клемники з управлінням важеля (багаторазового з'єднання). Це серія 222, на ток 32 Ампера для 2-3-4 жив.
Не варто забувати про одножильний з'єднувач, серії WAGO 224.

Детально про серіях роз'ємів WAGO, можна почитати в статті «Роз'єми WAGO».

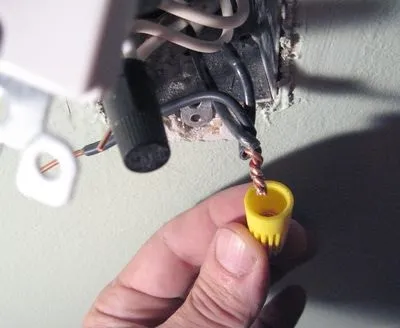

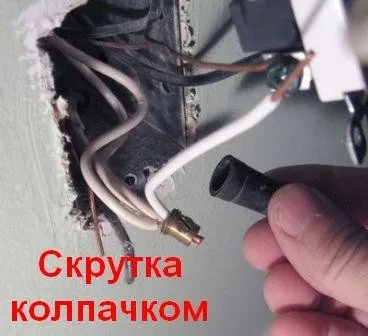

скручування ковпачками

Є спеціальні ковпачки для скрутки проводів. На гільзі ковпачка є спеціальні ножі, які нарізають на скрутці борозни. Це підсилює зчеплення проводів і зменшує їх окислення, в місцях з'єднань.

На цьому про з'єднання проводів електропроводки все.
