Ввідно-розподільний пристрій призначення, склад, види брешу, фото готового пристрою

призначення
ВРУ - ввідно-розподільчий пристрій призначені для прийому, розподілу, і обліку електричної енергії ланцюгів 380В змінного струму, частотою 50 Гц.

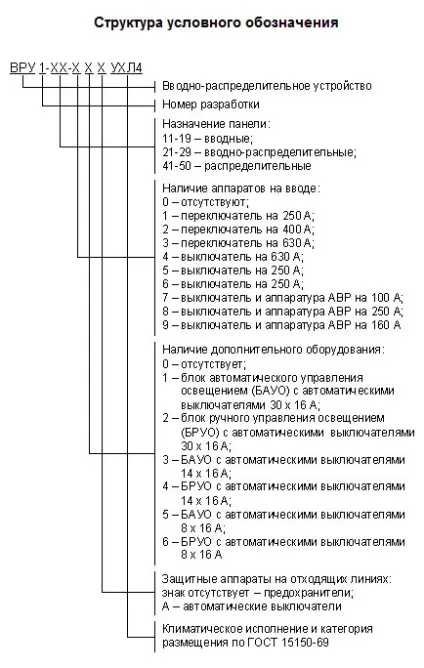

ВРУ розрізняються залежно від: потужності, кількості обслуговуваних ліній, комплектації.

конструкція
Конструктивно ВРУ передбачає одностороннє обслуговування з фасадної сторони, причому органи управління, найчастіше, розташовуються за дверима шафи. При необхідності, на двері може монтуватися обладнання управління та сигналізації, наприклад, лампи сигналізації, кнопки управління, вольтметри, амперметри, пульт управління контролером. Корпуси однопанельних або крайніх багатопанельних шаф ВРУ (за узгодженням виготовлювача і замовника) можуть мати знімні бічні панелі. У проміжних шафах багатопанельних ВРУ, бічні стінки можуть не встановлюватися, якщо це не потрібно для локалізації блоків апаратів. У ввідний - розподільних пристроях стандартний ввід кабелів передбачено знизу. За попереднім погодженням із замовником введення - висновок проводів може бути передбачений як знизу, так і зверху щита.

Ввідно-розподільний пристрій, ВРУ на бюджетному обладнанні, на третьому фото ВРУ з використанням комплектуючих Schneider Electric

Область застосування ВРУ

ВРУ встановлюється для електропостачання будинків будь-якої конфігурації і поверховості або групи приміщень в складі будівлі - офісів, підприємств побутового обслуговування, бізнес центрів і громадського харчування.
Комплектація
За Вашим бажанням наша компанія укомплектує ВРУ:
- автоматичними вимикачами різних типів і марок як провідних зарубіжних виробників, так і вітчизняних заводів

• - електронними або індукційними лічильниками активної і реактивної електричної енергії (СЕТ, «Меркурій», СА, СР)
• - випробувальними коробками КІ-УЗ
• - контрольно-вимірювальними приладами
• - іншими додатковими пристроями.

У виробництві використовуються комплектуючі провідних вітчизняних і зарубіжних виробників, прилади проходять ретельний контроль і випробування.

Ввідно-розподільний пристрій комплектуючі АВВ. ВРУ для котеджу

Принцип роботи

Вступної кабель заводиться на ввідний автоматичний вимикач ВРУ. Номінальний струм автоматичного вимикача вибирається згідно з проектом або технічним завданням. Вступної автомат призначений для захисту електропроводки від перевантаження і струмів короткого замикання, а також навмисного відключення живлення для технічного обслуговування мережі. Замість вступного автомата можлива установка рубильника або роз'єднувача в залежності від побажання замовника.
Після вступного автомата встановлюються розрядники. Через них фазні дроти з'єднуються із захисною шиною PE. При імпульсних перевантаженнях розрядники спрацьовують, фазна напруга потрапляє на шину PE і спрацьовує захист ВРУ.
Для розподілу електроживлення по групах електропроводки встановлюються автомати захисту різного номіналу. Для кожної електрогруппи встановлюється окремий автоматичний вимикач. При необхідності монтуються пристрої захисного відключення (УЗО).
Розподільні автомати встановлюються таким чином, щоб рівномірно розподіляти навантаження між фазами. Кількість автоматів на кожну фазу повинні розраховуватися з урахуванням коефіцієнта попиту. Коефіцієнт попиту визначає ймовірність того, що всі електромережі будуть максимально завантажені.

Монтаж ВРУ, комплектуючі фірми АВВ, у верхній частині щита підготовлено місце для установки електролічильників.
