Встановлюємо інфрачервоний тепла підлога під ламінат або лінолеум своїми руками

З теплою підлогою завжди комфортно, але не всякий майстер вирішується на монтаж системи підігріву своїми руками. Якщо в якості підлогового покриття ви вибрали ламінат або лінолеум, вивчіть цю статтю, де ми розповімо про найпростіший спосіб підігріву підлоги інфрачервоними плівками.

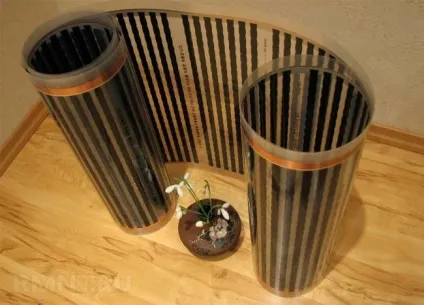

У чому особливості застосування інфрачервоної плівки

При розумному підході і розумінні технічних якостей плівки її можна використовувати навіть як єдиний спосіб опалення. І все ж найбільш широко ІК плівка застосовується для облаштування комфортних зон в інтер'єрі: підігріву підлоги в санвузлах, дитячих кімнатах і місцях для ігор, на лоджіях. При цьому нагрівальний елемент зовсім не краде висоту і не вимагає змін в будівельному проекті, за винятком електричної його частини.

Як і всі інноваційні технології, ІК плівка схильна до жорсткої критики, як конструктивної, так і абсолютно безглуздою. Плівковий підлогу, як і будь-яка інша система опалення, має строго певну сферу застосування. Всілякі міфи про неефективність і небезпеку плівки з'являються як наслідок її неправильної експлуатації або порушень правил монтажу.

Підготовка чорнового статі

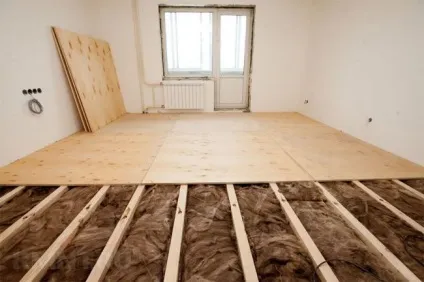

Використовувати інфрачервону плівку як основну систему опалення можна тільки при наявності двох шарів теплоізоляції - основного і екрануючого. Оптимальні конструкції підлоги в таких випадках - суха стяжка і настил на лагах з заповненням пустот кам'яної ватою. Бетонні перекриття допускається покривати ізолюючою поліуретанової підкладкою: плитами або напиленням.

Якщо підняти висоту підлоги на 5-8 см не представляється можливим, ІК плівки не можуть бути основним джерелом тепла в будинку і застосовуються тільки для комфортного підігріву підлогових покриттів, в тому числі і локально.

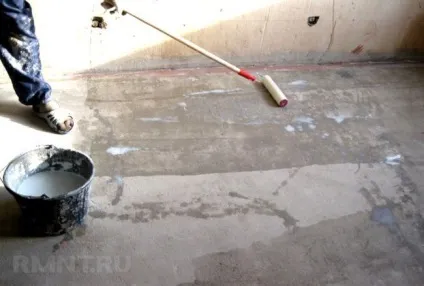

Вузли примикання чорнової підлоги до стін потрібно заповнити поліуретановою піною, щоб усунути конвекцію, щілини між плитами перекриття - закрити цементним розчином. Потім поверхню підлоги потрібно очистити пилососом і попередити подальшу освіту пилу - прогрунтувати.

Правила будови теплового екрана

Екранує шар служить для відображення теплових променів і на 70-80% скорочує передачу тепла чорнової підлоги. Матеріалом для пристрою цього шару служить лавсановая підкладка, переважно використовувати продукцію тієї ж марки, що і плівка. Тобто краще купувати не тільки нагрівальні елементи, але також систему тепло- і електроізоляції.

Використовувати дешевший спінений поліетилен з металізованої плівкою допускається, але це абсолютно нераціонально. Дешевий ізолятор має занадто високу теплопровідність, що знижує корисну потужність. Плата за підвищена витрата електроенергії протягом року еквівалентна вартості якісних ізоляційних матеріалів.

Пристрій екранує підкладки необхідно не тільки в тих місцях, де буде прокладений нагріває контур, але і по всій площі приміщення, щоб виключити перепад висот. Лавсанова підкладка також служить заміною звичайної амортизуючої, що укладається під ламінат.

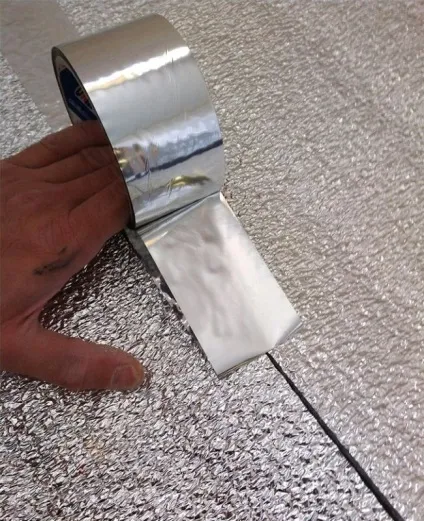

Підкладка випускається листами або рулонами і при укладанні утворює стики. Їх необхідно проклеїти спеціальним скотчем, який може бути замінений алюмінієвим з полірованою поверхнею. Для підвищення електричної і пожежної безпеки металізовані поверхні з'єднують смужками алюмінієвої фольги і підключають поверхню до захисного провідника для можливості включення контуру через диференційний автомат.

Укладання нагрівальної плівки

Контур опалення повинен бути розрахований заздалегідь з урахуванням обходу місць установки корпусних меблів. ванн і не відвідуваних зон. При цьому допускається укладання плівки під кухонним гарнітуром і меблями на дистанційних ніжках.

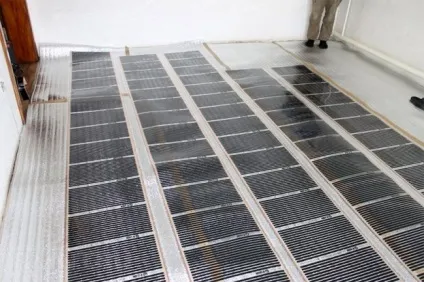

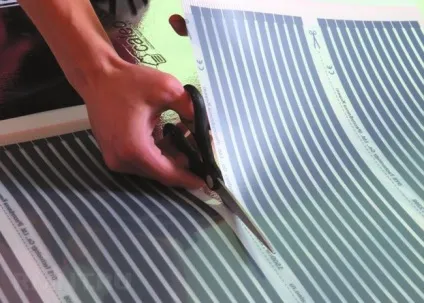

Покладіть плівку на підкладку рядами, дотримуючись рекомендовану дистанцію від стін в 30-200 мм. При укладанні плівку допускається різати поперек, якщо залишків рулону не вистачає по довжині, плівку можна наростити, зберігаючи на стику зазор в 20 мм.

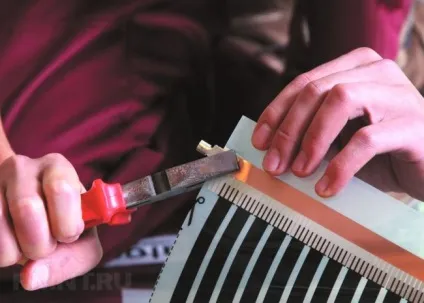

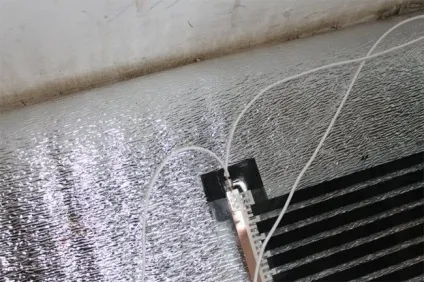

Харчування плівки виконується двома одножильними багатодротовими проводами в негорючої ізоляції. Підключення виконується проколюють зажимами: спочатку провід обжимается пассатижами в хвостовику, потім губки прикладаються до металу контактної площадки і стискаються.

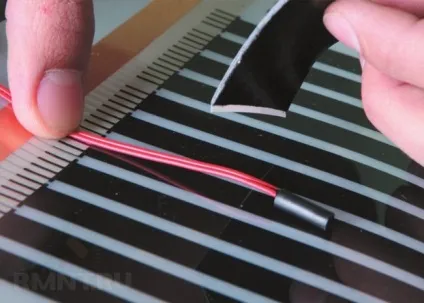

Місця підключень проводів і відкриті зрізи контактних шин ізолюються клеїться бітумної плівкою з двох сторін.

Датчик температури встановлюється під плівкою в будь-якому місці. У місцях установки датчика, ізоляції контактів і торців плівки в лавсанової підкладці вирізують невеликі ділянки і ховають в них виступаючі елементи. Всі дроти також укладаються в подразнень ножем канавки, після чого поверхню проклеюється прозорим скотчем. Їм же з'єднують стики плівки, щоб уникнути зсуву.

Нагрівальні елементи потрібно захистити від стирання поліетиленовою плівкою. Ще краще використовувати для цього спеціальну заземлювальну підкладку, яка розсіює електромагнітне випромінювання статі і служить верхній контактної основою для більш коректної роботи диференціального вимикача.

Не рекомендується укладати цільні смуги плівки довжиною понад 10 м і з'єднані шлейфи довжиною понад 7 м. Середня електрична потужність будь-плівки на ділянці в 1 м2 становить 200-240 Вт, що приблизно відповідає силі струму в 1 А. Це істотно спрощує розрахунок потужності всієї системи і схеми її підключення, а також вибір терморегулятора і захисних пристроїв. Провідні смужки плівки розраховані на струм не більше 10 А, при цьому наявність контактних з'єднань знижує пропускну здатність шлейфу до 7 А.

Перевищувати зазначені норми навантаження не допускається. Всі блоки повинні підключатися окремими проводами, що йдуть від плівки на підлозі до терморегулятора, або, в крайньому випадку, - до сполучної коробці, доступною для обслуговування.

Таким чином, допускається використовувати для підключення більш тонкі проводи ПВ-3 1х1,5, які при навантаженні до 10 А взагалі не будуть нагріватися і прослужать довго. Для харчування терморегулятора використовується кабель ВВГнг з перетином жили, відповідним сумарної потужності керованої зони. Якщо сумарна потужність перевищує допустимий струм контактної групи терморегулятора, комутація виводиться на магнітний пускач без самопідхоплення.

Після завершення монтажу необхідно включити тепла підлога і перевірити працездатність кожної ділянки, а при необхідності - відкалібрувати показання датчика. Після цього можна кріпити терморегулятор на місце і приступати до монтажу підлогового покриття.

Пристрій підлогового покриття

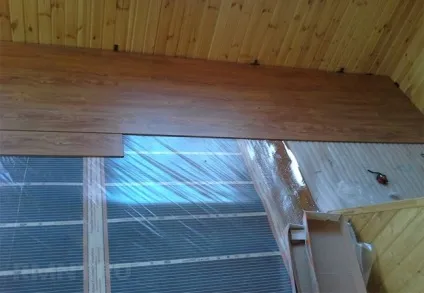

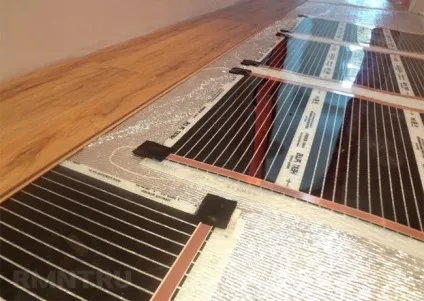

Ламінат можна укладати відразу на захисну плівку стандартними способами.

Під лінолеум необхідно облаштування вирівнюючого шару з 8 мм плит вологостійкої фанери. Для кріплення фанерних листів без пошкодження плівки слід використовувати технологічні розриви між нагрівальними елементами і поля плівки. Плити укладаються з відступом між ними і від стін не менше 10 мм, стики заповнюють силіконовим герметиком. Після його висихання поверхня слід очистити пилососом і прогрунтувати, після чого можна приступати до укладання підлогового покриття.
