Водостік своїми руками з каналізаційних труб

Водостічна система для будинку необхідна, як і надійна покрівля. Цей заключний елемент даху дуже важливий, адже водостоки відводять талі води, опади від стін, фундаменту, що не зволожуючи їх. Крім того, вони можуть збирати всю стікає по ним воду в одне або кілька накопичувальних місць (бочки, баки), щоб надалі використовувати її для поливу городу. Один з найбільш доступних способів такого облаштування своїми руками - зробити водостік з каналізаційних труб.

Фото: водостік будинку

Так чи потрібен водостік для будинку

Пристрій даху передбачає нахил її зовнішньої частини під певним градусом, залежать від виду покриття покрівлі. Тут дотримується один універсальний принцип - якою б не була конфігурація даху, необхідно виключити накопичення на ній вологи. Для цих цілей застосовуються інженерні розрахунки, що визначають допустимі параметри зливу опадів. Призначення водостічної системи в тому, щоб відвести цю воду в заданому напрямку. Незважаючи на те, що будь-яка покрівля, здавалося б, виходить своїми закінченнями за межі будинку, це не означає, що за відсутності відливів і водостічних труб нижня частина стін і фундаменту не будуть підтоплюються. Таке зволоження шкодить навіть при наявності гідроізоляції фундаменту, оскільки накопичена волога з настанням морозів перетвориться на лід і може з часом зруйнувати його бетонну основу.

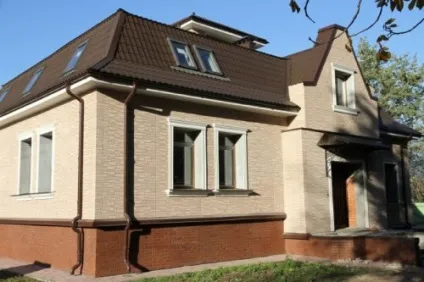

Фото: водостічна система будинку

Водостічна система будинку і її елементи

Водовідведення з даху має бути забезпечено правильно і по всій довжині її скатів. Замикають її певні точки відливу води, розташовані зазвичай по кутах будинку або в спеціально відведених для цього місцях. Тому її пристрій є збірною конструкцією, що складається з наступних елементів:

Фото: елементи водостічної системи

• Жолоб - один з головних і первинних елементів водостічної системи, який бере на себе максимальну кількість вологи, що стікає з даху. Жолоб роблять у вигляді напівкруглої ємності, витягнутої в довжину. Ширина довільна, зазвичай не більше 150 мм. Розташований жолоб в закінченні ската даху, і збирається з окремих фрагментів довжиною близько 2-3 метрів. У місцях з'єднання жолобів закріплюють спеціальні смужки або з'єднувальні елементи, щоб уникнути його розгерметизації і протікання в щілинах. Кріплять жолоби до підшивці карниза або виходять на край крокв даху за допомогою металевих смуг-кронштейнів. Їх згинають за формою жолоба, на кінці роблячи загин-тримач для більш стійкого кріплення;
• Допоміжні елементи жолоба - для кутових переходів застосовуються внутрішній і зовнішній кути жолоба, поворотний з'єднання яких зроблено точно і надійно герметизоване. Ці елементи зазвичай не великі, але дуже полегшують з'єднання жолоба на висоті. Для завершення закінчення жолоби, і за умови відсутності подальшого продовження його на слив, застосовують торцеву заглушку. Це один із самих дрібних елементів, але дуже значущий, оскільки дозволяє завершити злив води в потрібному місці даху;
• Воронка - застосовується в якості відливу і перехідника з горизонтального жолоби на вертикальну зливну трубу. Має вигляд трійника, верхня частина якого зроблена у вигляді жолоба, а нижня - невеликого патрубка, що збігається з діаметром труби. Встановлюється в місцях з'єднання двох фрагментів жолоби;
• Водостічна труба - основний вертикальний елемент водостоку після жолоби, розташування якого може мати нахил під довільним кутом. Зазвичай на кінцях труби (особливо жерстяної) роблять прокатний «манжет», щоб їх можна було вставити один в інший. Довжина труби варіюється в залежності від розрахунку самої системи водостоку. Труби можуть мати відводи, відливи або відкидні скиди для їх прочищення. Для з'єднання фрагментів труб використовують коліно, невеликий відрізок загнутої труби під кутом 35-45 о;
• Кріплення - для закріплення труб до стін будинку використовують різні кріплення. Це вигнуті по діаметру труби пластини, кінці яких зігнуті скобою. Збираються вони дуже легко, замикаючись замком з невеликого відрізка пластини. Закріплення до стін можливо за допомогою довгих цвяхів, дюбелів-цвяхів, анкерів;
• Завершальні елементи - в якості кінцевих використовуються допоміжні елементи, форми і призначення яких можуть бути різними. Найпоширеніший з них - підошва, злегка зігнутий фрагмент труби, який відводить злив води від стін і фундаменту. Також застосовуються муфти, фільтри, відливи і відводи.

Як правильно вибрати матеріал для водостічної системи

З найбільш доступних пластикових каналізаційних труб, які можна встановити своїми руками, існує всього декілька різновидів матеріалів:

• ПВХ (полівінілхлорид) - синтетичний матеріал, що отримується в результаті полімеризації вінілхлориду. Широко використовується для різної ізоляції проводів, кабелів, у виробництві плівок, покриттів, труб, натяжних стель і Іскож. Володіє стійкістю до різних лугів, кислот і розчинників. Морозостійкість невисока - всього -15 про С. У міру пластичний, легко піддається обробці. Втрачає міцність при тривалій дії ультрафіолету, стаючи крихким і деформуючись;

  Фото: труби ПВХ
• ПП (поліпропілен) - отримує шляхом полімеризації пропілену. Продукція з цього матеріалу має високу термостійкість (tплавленія - 175 о), хорошою стираністю, стійкістю до корозійних деформацій. Однак морозостійкість поліпропілену досить слабка - від -5 до -15 о С. При низьких температурах структура стає крихкою і неміцною.

Фото: поліпропіленові труби

Облаштовуємо водостік своїми руками

Щоб зробити водостічну систему правильно, необхідно дотримуватися точної послідовності наступних дій:

Установка кронштейнів - після цього закріплюємо заготовлені пластини-держателі до підшивці карниза або крокв. Інтервал між окремими кронштейнами - від 50 до 100 см. Для того щоб конструкція була рівною, на всьому протязі ската даху необхідно витримати єдину лінію між кріпленнями. Для цього потрібно встановити дві крайні пластини і натягнути між ними нитку. Надійно встановити ринви за місцем допоможе легкий замок з жерсті або саморізи;

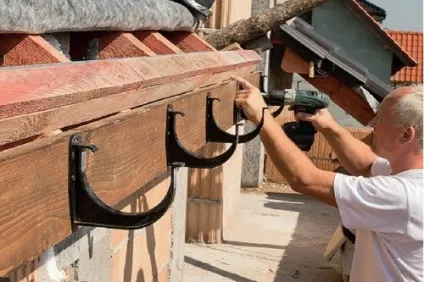

Фото: установка кронштейнів

Підганяємо водостічні труби, відводи, відливи - для зливу води підійдуть труби діаметром 50-75 мм (в залежності від розрахункового діаметра з'єднань). Ці труби і все їх з'єднувальні елементи залишаються цілими і різати їх ні в якому разі не потрібно! Усі вхідні зони патрубків зазвичай обладнані гумовим ущільнювачем, що створює надійне їх з'єднання. Для більшої герметичності їх допустимо промазати силіконом. Вертикальні водостоки також закріплюються на кронштейни, розраховані на кріплення від стін будинку на дюбеля, анкера або заморези.

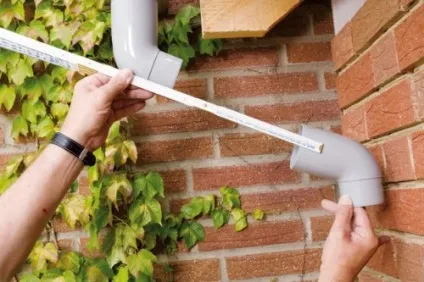

Фото: монтаж труб

Важливо!
Горизонтальна конструкція жолобів повинна мати невеликий ухил у бік ската води. Якщо скат односторонній, то вся збірка підпорядковується єдиному ухилу. При наявності воронки, відповідно, ухилів буде два.

Підземна водостічна система - лівневка

У сучасних заміських будинках пристрій водостічної системи на нижніх відводах труб не закінчується. У них прийнято обладнати зливові каналізації, які в пасивному режимі відводять стоки в заданому напрямку в грунт або накопичувальні ємності. Для цього проводять ряд земляних робіт навколо будинку, поміщаючи систему водостоку в землю з необхідним ухилом, що забезпечує її слив в єдиний дренажний колодязь.

Фото: схема підземної зливової каналізації

Сьогодні можна замовити розрахунок вашої системи водостоків, з підбором готових і вивірених за розміром відливів, а також їх складання і установку на місці. Безліч спеціалізованих фірм і компанією займаються цією роботою на професійному рівні. Однак при бажанні водостік з каналізаційних труб можна зробити правильно і своїми руками, заощадивши на послугах майстрів, тим більше, що коштувати це буде не дуже дорого!
