Визначення вантажопідйомності крана q, т

де: - половина ширини підкранової колії;

с - відстань від центра ваги, що монтується елемента до найбільш виступаючої частини будівлі (в розрахунках можна приймати габаритну ширину будівлі)

B - відстань від осі рейки підкранової колії до найближчої частини будівлі. Визначається за формулою

b - відстань від краю рейки підкранової колії до найближчої частини будівлі;

Зг -Задній габарит крана (приймається в технічних характеристиках крана);

lбез - мінімально допустима відстань від виступаючої частини крана до габариту будівлі або штабеля. Рекомендується приймати 0.7м на висоту до 2 м.

Визначення висоти підйому вантажного гака НКР, м

де: h0 - перевищення опори монтируемого елемента над рівнем стоянки баштового крана;

h3 - запас по висоті, що вимагає за умовами безпеки монтажу. У розрахунках приймати не менше 0.5м .;

hЕЛ - висота або товщина елемента

hст - висота стропування в робочому положенні від верху монтируемого елемента до низу гака крана. У розрахунках приймати hст ³ 1.5

РОЗРАХУНОК Самохідні стрілові крани.

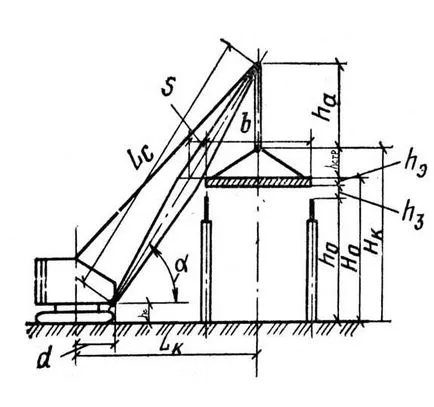

Малюнок 2. Розрахункова схема самохідного крана.

Визначення вантажопідйомності крана Q, т

де: Q е - маса найважчого монтируемого елемента

де: H0 - сума перевищення монтажного горизонту, м

де: h0 - перевищення опори монтируемого елемента над рівнем стоянки крана, м

h3 - запас по висоті. потребується за умовами безпеки монтажу, м.

У розрахунках приймати h3 ³ 0,5 м.

hс - перевищення рівня осі кріплення стріли над рівнем стоянки, м

У розрахунках приймати hC ³ 1м.

b - Довжина (ширина), що монтується елемента, м

S - відстань від краю монтируемого елемента до осі стріли, м

У розрахунках приймати S³1.5м

a - кут нахилу осі стріли до горизонту. (A визначити по таблиці Брадіса)

де: d - відстань від осі повороту крана до осі опори стріли, м

У розрахунках приймати d = 1.5м

Визначення висоти підйому вантажного гака hкр. м

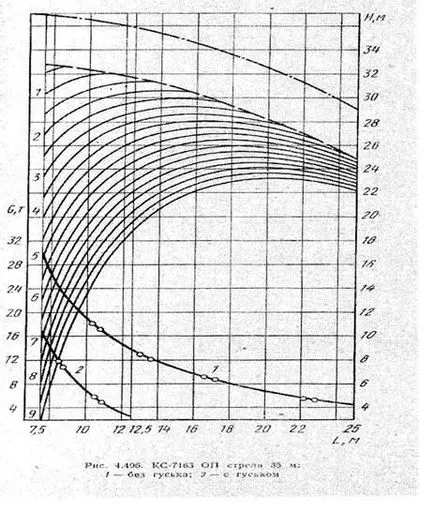

Номограма вантажних і геометричних характеристик крана

Визначення номенклатури робіт на заданий вид робіт.

Перед початком вибору номенклатури робіт на технологічну карту потрібно: 1.Хорошо вивчити конструкцію, для якої будете розробляти карту. (Курсовий проект по Архітектурі). 2. Прочитати про неї в пояснювальній записці курсового проекту. 3. Добре вивчити питання «Технологія і організація робіт».

РЕКОМЕНДОВАНА НОМЕНКЛАТУРА ДЛЯ ДЕЯКИХ

Монтаж стрічкового фундаменту:

# 727; установка фундаментних блоків або плит (в залежності від маси блоків або плит);

# 727; установка стінових блоків. Блоки зовнішніх і внутрішніх стін підвалу (в залежності від маси блоків);

# 727; підйом, опускання вантажів (в залежності від маси вантажу і висоти підйому або опускання вантажу).

Укладання панелей перекриттів і покриттів:

# 727; укладка панелей перекриттів (в залежності від площі одного елемента);

# 727; укладка панелей покриттів (в залежності від площі одного елемента);

# 727; зварювання стиків (якщо спосіб з'єднання за допомогою зварювання);

# 727; антикорозійне покриття зварних з'єднань (якщо є;

# 727; заливка швів плит перекриттів і покриттів (самостійно прийняти рішення про спосіб заливки швів - механізований або ручний спосіб).
