Конструкція цього вітрогенератора, досить проста і надійна. Це перша спроба переробки асинхронного двигуна в генератор на постійних магнітах. Як то розбираючись в підвалі знайшов движок старий, але зовсім не користуватися. Вирішив на ньому і потренуватися. Потужності великий з нього не чекав, так як двигун чотирьох полюсной. Але досвід і практика іноді важливіше Кіловат.

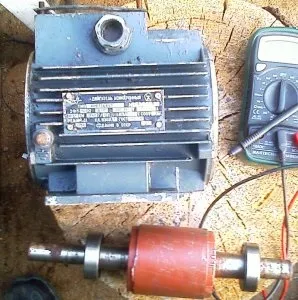

Розібрав я його, всі нутрощі в пристойному стані опинилися, що порадувало.
Розрахував які магніти підходять (точніше які доступніше з можливих), проточку ротора. Віддав ротор токареві, той поворожив над ним півгодинки, і ось я володар заготовки.

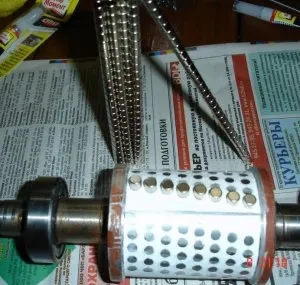

Не кваплячись розрахував скіс магнітного полюса. Якщо клеїти магніти без скоса, то залипання будуть сильні, і зрушити вал генератора вітер не зможе. Надрукував шаблон наклейки магнітів. Пробив отвори. Наклеїв на заготівлю і почав клеїти магніти.

Великих проблем не було. Всі магніти наклеїв за два вечори (по дві години з перервами на пиво та інші невідкладні справи).

Вранці обмотав ротор прозорим скочив, починаючи знизу, герметично, вгорі трохи залишив зазор. Залив не поспішаючи епоксидку. Все вийшло нормально. Запас при проточці ротора взяв більше розрахункового, і все одно виявилося мало. Ротор не захотів входити. Переклеювати магніти залиті смолою я не став. Просто Обточити акуратно на наждаку на малих обертах з водою (не рекомендую цього робити без крайньої потреби, так як неодимові магніти не терплять перегріву). Зібрав генератор. Залипання практично немає (двома пальцями легко страгивает).

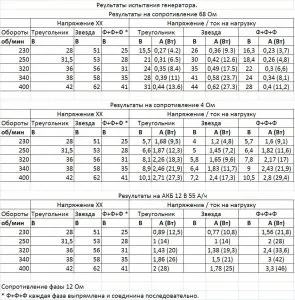

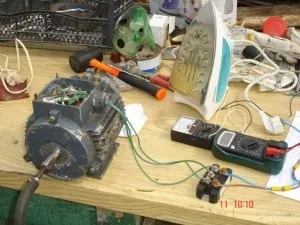

Генератор готовий. Знімаємо характеристики. Це перший завмер, який я робив відразу після збирання. Гарантувати точність оборотів не можу, не було чим фіксувати точно.
перед випробуваннями

А ці виміри робив не так давно. З'єднання -фази випрямлені і послідовно.

Тепер потрібно було робити лопаті. Розрахував їх не я. Ось що вийшло.
Діаметр турбіни 1.7 метра, швидкохідні Z 5.

Зібрав головку, але перевірити як? А руки сверблять. Взяв генератор з встановленими лопатями і поліз на дах не високу. Вітру майже немає. Покрутився замість флюгера, а вітерець візьми та дунь злегка. Хто небудь тримав генератор при обертовим гвинті? І не треба. Відвернутися від вітру зовсім не просто. Загалом був схожий на справжнього Карлсона (який живе на даху). Всі хто спостерігав цю картину від душі посміялися, а мені було трохи не по собі (і це м'яко сказано).
Загалом ця модель благополучно відпрацювала кілька місяців, потім демонтована на реконструкцію. Ніяких пошкоджень не виявив.

Ну а зараз він ось такий

Ну а я продовжую шукати, відчувати і будувати інші варіанти, і зупинитися вже не можу.
Напевно ще опишу інші конструкції.
