висячі замки
Висячі замки бувають дуже різні за своєю конструкцією, розміром, матеріалом, обробці і додатковим деталям. Так, виробляють замки з платівкою, що закриває ключовий отвір, з накладками на передній і задній стінках, що підсилюють міцність замка; замки шліфовані, пофарбовані, нікельовані і т. д.
У практиці розрізняють великі, середні та малі замки, в залежності від відстані між ніжками дужки замка:
Великі №№ 1, 2 і 3 - 110-95 мм.
Середні №№ 4, 5, 6 і 7 - 90-70 мм.
Малі №№ 8,9 і 10 - 60-50 мм.
На рис. 15 показано пристрій простого висячого замка. Фігурний ригель, що обертається на осі, має хвостовик, який при закриванні замку входить в отвір дужки.
Мал. 15. Символ замок простого типу.
Цухальтер є гачок з хвостиком. Зазвичай його називають Сничов. Виступ Сничов під дією пружини входить у западини ригеля і замикає його.
Особливістю цього замку є наявність цухальтеров (1) і (2), що обертаються на загальній осі (3), яка разом з тим служить одній з напрямних ригеля. Другий направляючої є стійка (4), про яку спирається ригель відростком (5). У стоечку (4) впираються кінці пружин (6), врізаних в цухальтери і припаяних до них. Пружини постійно віджимають цухальтери вниз. Внаслідок цього при крайніх положеннях ригеля все цухальтери впираються в стійку однією з верхніх западин середнього вирізу і замикають ригель.
Щоб ускладнити відкривання замка підібраним ключем, цухальтерам надають такі обриси, щоб відстані від осі обертання ключа до нижнього краю кожного з трьох цухальтеров в той момент, коли стійка ригеля знаходиться в середині прорізу, були різні. З цією метою роблять або цухальтери різної ширини, або їх постачають вирізами різної глибини.
Уступи в борідці ключа випилюють відповідно глибині вирізів або відстані нижніх крайок цухальтеров від осі обертання ключа. Відстані від центру ключа до верхнього краю цухальтеров повинні бути однаковими, щоб в той момент, коли борідка ключа займає верхнє положення, всі внутрішні вирізи цухальтеров точно збігалися.
Всі деталі висячого замка поміщаються в коробці, складовою корпус замку. Коробка складається з верхньої та нижньої фігурних пластин, з'єднаних боковими стінками.
Листом коробки замку називають ту пластину, на якій укріплені стійки; іншу пластину називають кришкою коробки.
Один кінець дужки замка впаде на вісь, кінці якої закріплені в пластинах коробки.
Направляючої для ключа замка служить штифт.

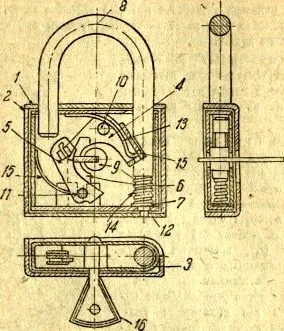

Контрольний висячий замок (рис. 16) складається з наступних деталей:
(1) - корпус, (2) - зовнішня кришка, (3) - внутрішня кришка, (4) - ригель, (5) - цухальтери, (6) - прокладка, i (7) - завзята плашка, (8) - Штребель або дужка, (9) - ролик і проріз для ключа, (10) - штифт ригеля, (11) - штифт цухальтера, (12) - штифт упора, (13) - плоска пружина ригеля, (14) - спіральна пружина поршня , (15) - пружини цухальтера, (16) - ключ.
Мал. 16. Контрольний висячий замок.
Особливість цього замку полягає в тому, що крім внутрішньої кришки він має додаткову зовнішню кришку, під яку при замиканні замку можна підкласти папір з підписом пли з якою-небудь відміткою. Тому замок не можна відімкнути, що не розірвавши цього паперу. Завдяки цьому відпадає необхідність в накладанні печаток або пломб при замиканні шаф, складів і т. П.
Переставляючи цухальтери, можна отримати 32 різні комбінації.
Корпус і кришку замка фарбують емалевою фарбою або лаком.
Дужку, ролик, штифти ригеля, цухальтеров і упору роблять з круглої сталі з гладкою поверхнею. Корпус, зовнішню і внутрішню кришки, ригель, цухальтера, прокладки і наполегливу планку роблять з листової сталі.
Пружину поршня виготовляють з круглої пружинної стали, а пружини ригеля і цухальтеров - з плоскою пружинної сталі.
Всі основні деталі механізму замка - штамповані.
Американський висячий замок вважається найбільш надійним, так як до нього важче підібрати ключ, ніж до інших замках. Основна відмінність цього замку полягає в тому, що він має циліндр, що обертається, який пересуває ригель.

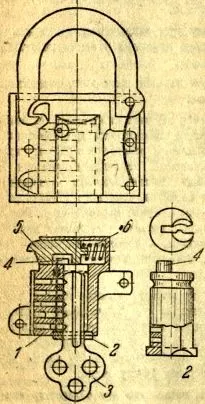

Американський висячий замок (рис. 17) складається з запірної втулки (1), валика (2) і ключа (3).
Мал. 17. Американський висячий замок.
У втулці просвердлений п'ять отворів я в них поміщено по дві шпильки різної довжини; кожна пара шпильок відрізняється по довжині від інших. На кожну пару шпильок натискає спіральна пружина, вставлена в отвори втулки.
На плоскому ключі зроблено п'ять вирізів, відповідних кінців внутрішніх шпильок. Глибина вирізів в ключі повинна точно відповідати довжині шпильок; тільки в цьому випадку можна повернути валик і пересунути ригель. Змінюючи довжину кожної з внутрішніх шпильок і відповідну їй глибину вирізу в ключі, можна отримати велику кількість однотипних замків з різними ключами, так як кожне таке зміна створює нову комбінацію, що вимагає нового ключа.
На кінці валика є цапфа (4), розташована ексцентрично. Ця цапфа входить у виріз ригеля (5) і при обертанні валика тільки відкриває ригель. Закривається він під дією спіральної пружини (6). Кінець ригеля, що має циліндричну форму, спиляно для освіти запірної частини. Ригель з пружиною поміщається в отворі, просвердленому в припливі втулки. Валик закріплений у втулці гвинтом, що проходить через втулку в кільцеву виточку в верхній частині валика. Для того щоб пружинки і штифтик не випадало, вони закриті зовні втулки платівкою.
Втулка являє собою фасонну виливок; вона має два припливу - лапки, за допомогою яких її прикріплюють заклепками до коробки замку. У коробці замку на нижньому стовпчику праворуч закріплена плоска сталева пружина, яка своїм вільним кінцем входить в закраину шарнірного кінця дужки і підтримує її у відкритому положенні.
Форма запірного кінця дужки така, що при закриванні кінець дужки відводить вправо ригель, що входить під дією пружини в виріз на дужці. Це забезпечує самозапиранням замку.
Коробка замку, що складається з двох штампованих половинок, скріплена мідними стійками, расклёпаннимі на кінцях.
На рис. 18 зображений висячий литий замок американського типу, виготовлений цілком з чорного металу.
Мал. 18. Символ литий замок.
У корпусі просвердлені три вертикальних отвори: два зверху і одне знизу. У нижній отвір вставлений барабан з трьома глухими отворами, розташованими перпендикулярно осі. У корпусі зроблені також чотири горизонтальних циліндричних отвори, перпендикулярних до осі нижнього отвору барабана, однакового діаметра з отворами барабана і повністю збігаються з ними. Барабан утримується в гнізді шпилькою, запресованої в корпус, яка утримує пружину. В отвори барабана вкладають циліндри, а в відповідні отвори корпусу - циліндри і пружинки. Отвори в корпусі закриваються пробками.
У замкненому замку пробки під тиском пружинок частково входять в отвори в барабані і перешкоджають повертання його. Ключ, входячи в шліц барабана, своїми виступами віджимає циліндри настільки, що все циліндри стикаються один з одним в тій же площині, в якій стикаються корпус і барабан. Внаслідок цього барабан звільняється і його можна повернути ключем вправо, звільняючи таким чином дужку замка.
Корпус замка відливають з сірого чавуну, після чого його обдирають зовні шліфувальним кругом.
Отвори в корпусі замку (для дужки і барабана) свердлити по кондукторам.
Дужку і барабан виготовляють па револьверному верстаті. Фрезерування виробляють строго по центру. Дужку після механічної обробки полірують і нікелюють.
Ключі штампують і пріпілівают до кожного замку окремо.
Поділіться на сторінці
2. ЗАМКИ По пристрою замки діляться на дві основні групи: 1) постійні або нерухомі і 2) висячі або знімні. До постійних або нерухомим відносяться замки врізні, дверні та мебельние.Дверние замки можуть відкриватися з зовнішньої і з внутрішньої сторони; меблеві -

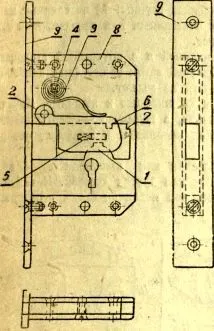

Постійні замки Дверні врізні замки. На рис. 6 показаний виразний дверний замок найпростішого типу. Для утримання ригеля в закритому положенні в замку є цухальтер (1), насаджений на вісь (2) і віджимають вниз пружиною (3), яка укріплена на стієчки (4). прямокутна
