Viewsonic va1912w розбирання ремонт - схемопедія

Після 3 років роботи, монітор став подглючівает, звук став якимось хрипким, а на екрані при зменшенні яскравості від максимуму, з'являлися горизонтальні смуги.

Відкручуємо кріплення ніжки

Відкручуємо 2 болта кріплення кришки

Далі акуратно викруткою піддягаємо кришку по периметру

Все на засувках

Далі відкручуємо металеву кришку закриває основний блок управління

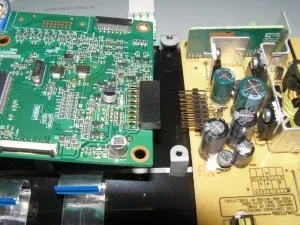

Витягуємо всі роз'єми по периметру

Відкручуємо болти роз'єму D-SUB

І роз'єм живлення

Знімаємо металеву кришку

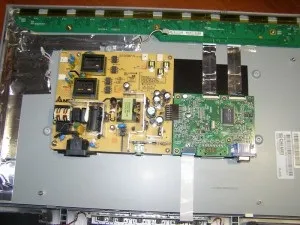

А ось що під нею

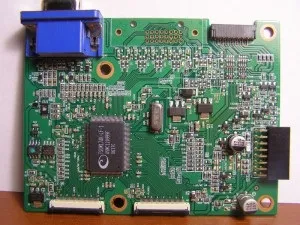

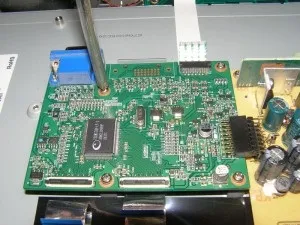

Плата з контролером

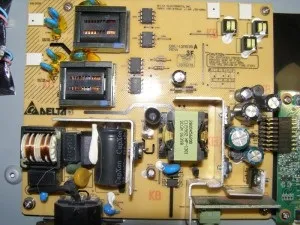

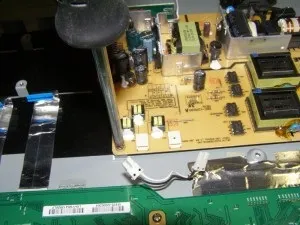

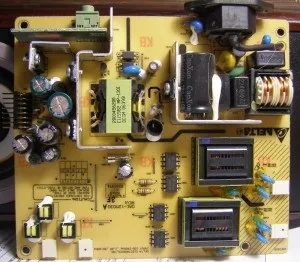

І плата з блоком живлення, блоком підсвічування і підсилювачем звуку

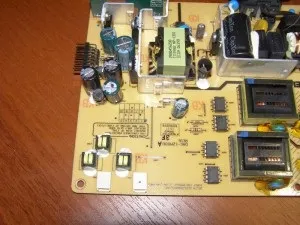

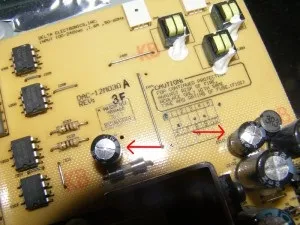

А ось і 2 причини глюків, 2 конденсатора здулися

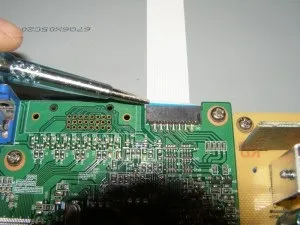

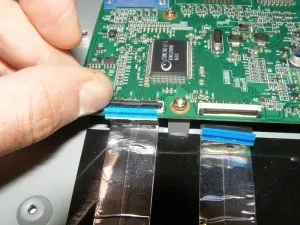

Розбираємо далі, від'єднуємо 2 шлейфа йдуть на ЖК панель

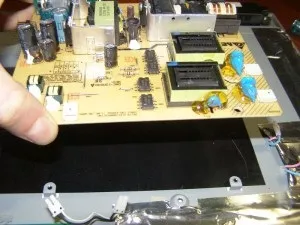

І знімаємо плату

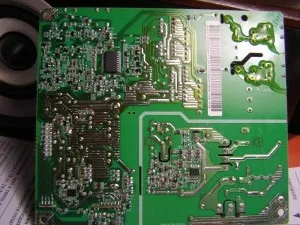

Теж з другої платою

Власне вона нам і потрібна

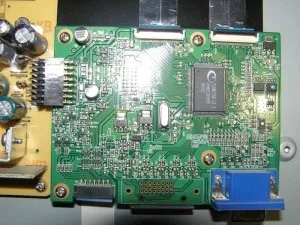

Перша плата вид спереду

Розбирати так все, відкручуємо плату ЖК панелі

Випаюємо 2 роздутих, упаюємо 2 нових

номінал 25в x 220мкФ

На фото видно здуття і тріщина

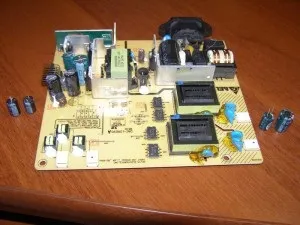

Уже з робочими конденсаторами

Власне результат, звук теж став в нормі

Судячи по годинах на моніторі впорався за годину

Не можу знайти схему DAC-12M030. Проблема в тому, що екран монітора після включення (світлодіод загоряється зеленим) починає світитися білим рівним світлом, потім через секунд п'ять гасне (світлодіод жовтий). Був би радий отримати хоча-б світлини зворотнього боку цієї плати в районі L7812CV (це лівий нижній кут на 22-ій фотографії) з великою роздільною здатністю, тому що потрібно відновити прогоріли доріжки на платі.

Теж цікавить схема DAC-12M030, монітор включно підсвічування і через 1 сек гасить, конденсатори, трансформатори, лампи змінювалися ... Цікаво як працюють лампи підключені через маленькі трансф (рис. 14 вірніше правий кут плати), може в них проблема.

Доброго дня!
ЧОРНИЙ МОНІТОР.
Прошу відгукнутися, хто брав участь в цьому топіку - допоможіть, направте.
ViewSonic VA1912w NVIDIA, GeForce 8600 GT
Передісторія:
- почалося, років 5 тому (я так думаю, пов'язую все це в купу) - історія довга, хто
запитає, розповім докладно 🙂
Останні симптоми:
- в нормальному режимі система завантажується близько 4 хв.
- мої дії на сьогоднішній день:
- кнопка вкл.
- індикатор оранж 8 хв. (Чекаю)
- роз'єдную (витягую) з'єднання (штекер монітор - мережа) з монітора, вставляю
назад, через сплеск з'являється робочий стіл.
Сама система завантажується нормально - чутно по звуках ...
Триває це вже більше півроку, але з різними рішеннями. описав останні
включення. Приходжу до кожного включенню шляхом "тику".
Толі карта. толі монітор. толі кабель. чи ще що.
Спасибі, сподіваюся на відповідь.

Доброго дня!
ЧОРНИЙ МОНІТОР.
Прошу відгукнутися, хто брав участь в цьому топіку - допоможіть, направте.
ViewSonic VA1912w NVIDIA, GeForce 8600 GT
Передісторія:
- почалося, років 5 тому (я так думаю, пов'язую все це в купу) - історія довга, хто запитає, розповім докладно 🙂
Останні симптоми:
- в нормальному режимі система завантажується близько 4 хв.
- мої дії на сьогоднішній день:
- кнопка вкл.
- індикатор оранж 8 хв. - чекаю - зеленіє
- роз'єдную (витягую) з'єднання (штекер монітор - мережа) з монітора, вставляю назад, через сплеск з'являється робочий стіл - можна приступати до роботи ...
Сама система завантажується нормально - чутно по звуках ...
Триває це вже більше півроку, але з різними рішеннями. Описав останнє рішення включення. Приходжу до кожного включенню шляхом "тику".
І так кожне включення, перезавантаження - нормально.
Толі карта. толі монітор. толі кабель. чи ще що.
Дякую чекаю відповіді.

мій va1912w моргає при пуску кілька хвилин, кожен раз все довше. Думаю лампи. Де їх дістати або як перейти на діоди?

Хлопці прівет.Помогіте. Ось такий моніторViewSonic wa1916w. При включенні білий фон і йде в захист через 1-2 сек. Конденсатори всі цілі. Харчування 5 і 12 вольт присутня. На платі управління стабілізатор з 5 до 3.3 вольта працює. Матриця ціла, лампи робочі, трансформатори в инвертор працюють як належить. Перевірив начебто все, далі що робити не знаю. Хотів прошити, але не можу ні де в інтернеті знайти на нього прошивку ... Допоможи будь ласка ... Спасибі ...

Всім доброго! У мене така проблема при підключенні шнура живлення моник не включається чути клацання від микрухи U201 або 202 і одна з них прям гріється так що палець обжог, міняв дуті кондери ці 2 микрухи теж замінив, транзистор ln теж міняв, якийсь час перестав клацнути і грітися , але внаслідок включав вимикав і знову пробило ту ж мікросхему, не допомогло коротше, спрацьовує захист лампи цілі, що може бути? Допоможіть?
