Відновлення seagate barracuda es

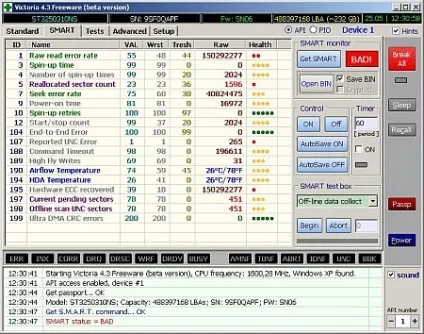

Симптоми у дефектних жорстких дисків можуть бути самими різними, зазвичай комп'ютер може раптом почати "гальмувати", зависати, і після перезавантаження вінчестер вже не визначається системою, іноді диск дуже швидко починає покриватися поганими секторами і S.M.A.R.T. жорсткого диска відзначає їх як Reallocated (переміщені) сектора. Остання ситуація показана на скріншоті після цього абзацу. Це наслідок саморуйнування микрокода вінчестера. Те, що жорсткий диск блокується при цьому - лише наслідок. Але краще мати заблокований диск з справними головками, інформацію з якого відновити ще можливо, ніж незаблокований, але з запилами, і не відновити події ні за які гроші. Прошивка спричинить лише додаткових ні труднощі, якщо накопичувач знову зіпсується.

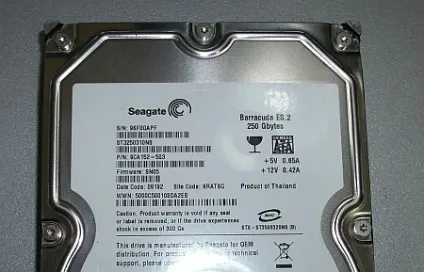

Отже, що ми маємо на сьогоднішній день? Прошивки які схильні до цієї проблеми: SN04, SN05 і більш ранні. Жорсткі диски SEAGATE виробництва Thailand або China. Жорсткі диски NS серії: ST31000340NS, ST3750330NS, ST3500320NS, ST3250310NS. Cімптоми: не визначається в Bios або моментально з'явилися тисячі Realloceted Sectors (перепризначених секторів).
Якщо при включенні гвинт видає неголосний "звук удушення" або ритмічно "сіпається", то подальша інструкція вам не допоможе. Дана несправність - ні що інше, як заклинив вал шпиндельного двигуна. Виникає спонтанно або після падіння HDD (досить зовсім невеликого удару). Винен в цьому невдало спроектований гідроподшіпнік і низько-якісні дешеві матеріали.
Для початку нам необхідно обзавестися адаптером RS232-to-TTL. Можна cобрать перехідник на базі мікросхеми MAX232 як показано на схемі:
Примітка до схеми: Якщо є можливість підключитися до постійного напруження + 5В, то схему можна спростити, викинувши з неї стабілізатор 7805 з двома конденсаторами обв'язки.
Альтернативна схема адаптера RS232-to-TTL:
Ще, як варіант, можна використовувати USB програматор на CH341A як адаптер USB в TTL. Він дозволить підключиться навіть до комп'ютера без COM порту. Підключення буде здійснюватися через USB, що більш зручно. Купити USB програматор на CH341A можна у нас в магазині з доставкою по Україні службами доставки.
Далі порядок дій наступний:
1.) Якщо на жорсткому диску встановлена перемичка "режим роботи SATA I", то заздалегідь приберіть цю перемичку, що переводять диск в режим роботи SATA I.
2.) Підключаємо контролер 232-to-TTL до COM порту. (Якщо Ви використовуєте USB конвертер або програматор на CH341A як 232-to-TTL адаптера, то драйвер повинен бути вже встановлено заздалегідь. Описувати установку драйвера я не буду.)

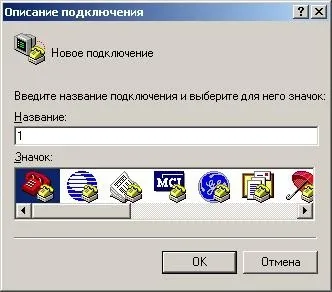

3.) Запускаємо програму гіпертерміналу (входить до складу Windows XP). Якщо у Вас встановлена Windows Vista, Windows 7, Windows 8 або новіша, то в стандартному постачанні гіпертерміналу не входить. Ви можете завантажити англомовну версія HyperTerminal з нашого сайту. Запускаємо HyperTerminal і вводимо назву підключення. Назва підключення вказуємо будь-яке, я ввів "1".
4.) В гіпертермінале вибираємо COM порт. У мене COM3. у Вас може бути інший. Все залежить від того як Ви підключили адаптер 232-to-TTL.
5.) Встановлюємо швидкість порту 38400. управління потоком - немає. інше за замовчуванням як показано нижче на скріншоті.
6.) Перед підключенням контролера 232-to-TTL до жорсткого диска рекомендую перевірити роботу зв'язки гіпертерміналу і адаптера 232-to-TTL. Для перевірки працездатності замкніть між собою Rx і Tx проводки і у вікні гіпертерміналу надрукуйте щось на клавіатурі. У вікні повинні відображатися введені символи - «відлуння» терміналу. Кожен введений вами символ - повинен з'являтися на екрані (повертатися через Tx-Rx). Якщо «відлуння» немає, значить ваш девайс не працює або неправильно налаштований COM порт. На ділі це виглядає так: підключаємо кабель - запускаємо темінала - налаштовуємо його на потрібний порт - намагаємося щось надрукувати - в терміналі тиша. Значить щось не работат. Якщо замикаємо Tx-Rx - намагаємося щось надрукувати - в терміналі з'являється те, що ми надрукували. Висновок - «відлуння» працює і у нас все готове до підключення HDD диска.

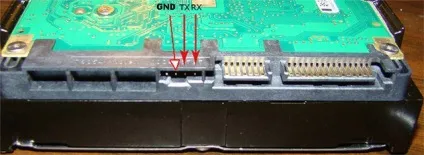

7.) Трьома проводками підключаємо контролер 232-to-TTL до вінчестера. Підключаємо Tx і Rx як показано на фото (GND можна не підключати, але в цьому випадку можливі появи в ГіперТермінале зайвих символів - сміття). Я підключав все три дроти.

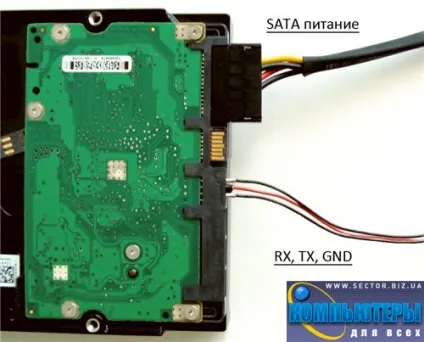

8.) Подаємо харчування на вінчестер. В результаті у Вас повинно бути ось таке підключення:
9.) У ГіперТермінале спостерігаємо повідомлення про муху ЦЦ. Повідомлення може повторяться, а вінчестер при цьому може клацати головками.
можливо також поява ось такого повідомлення:
Rst 0x20M
(P) SATA Reset
PASS
Np Phy: Staggered spin bypass
ASCII Diag mode

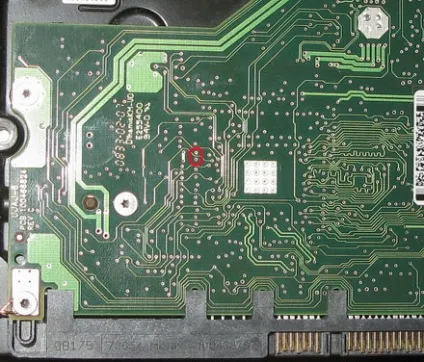

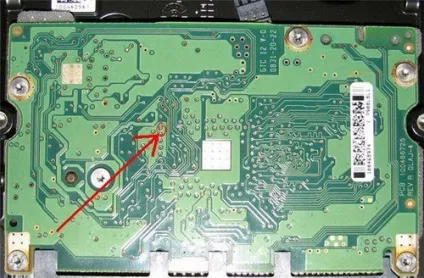

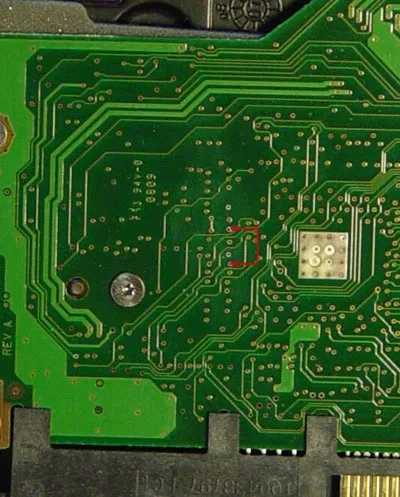

10.) Для моделей жорстких дисків серії NS Barracuda ES.2 потрібно замкнути контакти на платі як показано нижче на скріншотах, найпростіше використовувати для цього тонкий і гострий пінцет. Для різних ревізій плат потрібно замикати контакти в різних місцях:
Після замикання цих контактів, головки диска протягом 5-7 секунд клацають, потім двигун сам зупиняється, а ви тримаєте контакти замкнутими. Після зупинки двигуна (не раніше!) Переходимо до пункту 11.
Ще, як варіант, можна вимкнути живлення жорсткого диска. Відкрутити гвинти на платі вінчестера поруч з контактними доріжками до двигуна. Підсунути шматок плівки, пластикову карту або інший ізолятор для неможливості запуску двигуна, так як показано нижче на фото. Потім знову подати живлення на жорсткий диск.
11.) Один раз тиснемо CTRL + Z і терпляче чекаємо запрошення у вигляді:
Примітка: Щоб побачити список команд і опис до них для вашого жорсткого диска, необхідно ввести / C і Enter, а потім Q і Enter.
12.) Набираємо / 2 тиснемо Enter (перехід на рівень 2). Спостерігаємо на терміналі:
13.) Набираємо Z тиснемо Enter (команда на зупинку двигуна). Спостерігаємо на терміналі:
F3 2> Z
Spin Down Complete
Elapsed Time 0.138 msecs
F3 2>
Жорсткий диск пише що зупинив двигун.
14.) Тільки тепер, нічого не відключаючи. якщо Ви тримали замкнутими контакти на платі, розмикаємо контакти, прибравши пінцет. Або якщо Ви підкладали ізолятор на контакти двигуна, прибираємо ізолятор і закручуємо гвинти (краще це зробити, щоб уникнути поганого контакту). Розмикати контакти і прибирати ізолятор можна ТІЛЬКИ після зупинки шпенделя, інакше все треба буде робити спочатку, з пункту 8 в кращому випадку.
15.) Набираємо U тиснемо Enter (команда на розкрутку двигуна). Спостерігаємо на терміналі:
F3 2> U
Spin Up Complete
Elapsed Time 7.242 secs
F3 2>
Пише що шпиндель розкрутився. Якщо у відповідь повертаються такі рядки:
Error 1009 DETSEC 00006008
Spin Error
Elapsed Time 53.959 secs
R / W Status 2 R / W Error 84150180
В такому випадку, швидше за все, відсутній контакт між платою електорнікі HDD і гермоблок, можливо Ви порушили його якщо відкручували болти на платі, тому перевірте контакти йдуть до гермоблоку і затягніть всі болти. Якщо ж це не допоможе, то швидше за все у вас механічні проблеми з вінчестером і термінал тут вже не допоможе. На цьому можна закінчувати.
Сподіваюся, що шпиндель розкрутився нормально і нам можна продовжувати.
16.) Набираємо / 1 тиснемо Enter (перехід на рівень 1). Спостерігаємо на терміналі:
17.) Набираємо N1 тиснемо Enter (очищення SMART та розблокування "CC"). Спостерігаємо на терміналі:
F3 1> N1
F3 1>
18.) Набираємо / T тиснемо Enter (перехід на кореневої рівень). Спостерігаємо на терміналі:
19.) Відключаємо роз'єм живлення жорсткого диска (все інше включено) на 10 сек.
20.) Включаємо роз'єм живлення жорсткого диска. Диск розкручується.
21.) Тиснемо Ctrl + Z. Спостерігаємо на терміналі:
22.) Набираємо i4,1,22 тиснемо Enter - це чистить G (Alt) -list. Спостерігаємо на терміналі:
F3 T> i4,1,22
F3 T>
23.) На цьому кроці команда залежить від місця виробництва:
- якщо HDD зроблений в Китаї, то вводимо: m0,2,2. 22 і тиснемо Enter.
- якщо HDD зроблений в Таїланді, то вводимо: m0,2,2,0,0,0,0,22 і тиснемо Enter.
Ця команда переносить можливі дефекти з G (Alt) -Лист в P (Slip)-лист. Спостерігаємо на терміналі:
Гвинт через деякий час (менше хвилини) напише довге повідомлення на зразок цього:
Max Wr Retries = 00, Max Rd Retries = 00, Max ECC T-Level = 14, Max Certify Rewrite Retries = 00C8
User Partition Format 5% complete, Zone 00, Pass 00, LBA 00004339,
User Partition Format Successful - Elapsed Time 0 mins 05 secs
24.) Повторюємо пункти 12 і 13 для зупинки двигуна.
25.) Вимикаємо роз'єм живлення жорсткого диска. Вимикаємо комп'ютер. Під'єднуємо вінчестер в штатному режимі і готуємося радіти.
Після вдалого відновлення рекомендується зробити Backup даних. Також виробник рекомендує оновити прошивку на найновішу з сайту Seagate.
Я б ще після цього зробив би Erase (стирання) всього жорсткого диска через Victoria, SeaTools або MHDD. Потім зробив би Scan + Remap (перевірку з включеним Remap) для надійності.
