Види вимикачів огляд основних типів

Вимикачі в житлових будинках в основному використовуються для включення і виключення освітлювальних приладів та іншого побутового електрообладнання. Користування цими пристроями повинно бути безпечним, зручним і довговічним. Тому для певної задачі існує такий вимикач, який найкращим чином її вирішує.

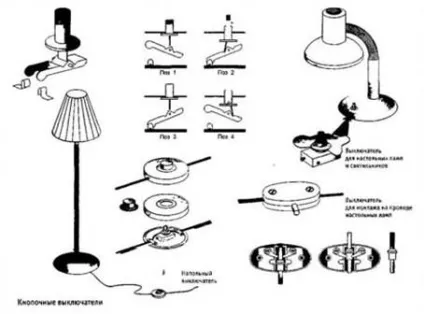

У побутовому електрообладнанні застосовуються спеціальні вимикачі, які повинні бути невеликими, зручними і відповідати особливостям конкретного пристрою. Широко використовується для настільних ламп та інших електричних пристроїв з споживаної потужністю до 300 Вт від мережі 220 В кнопкова конструкція з фіксацією. Вона дуже компактна і зручна в зверненні. Існують конструкції, що розміщуються на корпусі пристрою і на дроті, яким виконується його підключення до мережі.

Найчастіше кнопка утапливается тільки при натисканні, яке робиться і при включенні, і при виключенні пристрою. Така конструкція є найменш надійною, оскільки з часом, але досить скоро, кнопка починає погано або знаходитесь у скрутному становищі, або віджиматися. Віджимається кнопка пружиною. Сила, яку розвиває пружина, підбирається виходячи з комфортного натискання. І цієї сили може виявитися недостатньо при відключенні навантаження, занадто великий для контактів такого вимикача. Адже при виключенні утворюється іскра з ефектом точкової микросварки.

• Тому не слід використовувати в світильниках лампи, занадто потужні для встановлених в них кнопкових вимикачів з фіксацією.

перекидні

Перекидна конструкція вимикача це ще одне компактне рішення для електрообладнання.

Розміри таких вимикачів більше ніж у кнопкових з фіксацією. Включення забезпечується пружністю пружинящего контакту. А виключення походить від сили натискання. Ця особливість дозволяє розширити область застосування на потужне електрообладнання та отримати тривалий термін служби.

У приміщеннях для управління освітленням використовується кілька різновидів вимикачів. За способом кріплення є дві конструкції:

• із заглибленням в стіну;
• з кріпленням на поверхні стіни.

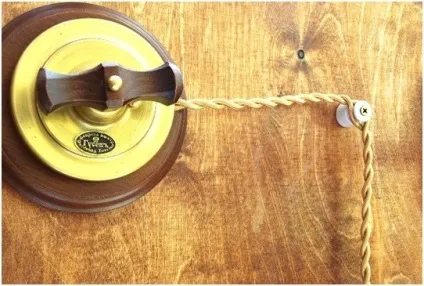

Поверхневе кріплення найбільш виправдано при зовнішньої електропроводці. Але для цінителів стилю «ретро» вони також гарні, оскільки з зовнішніх вимикачів все починалося. Перші конструкції були поворотними. Поворотна конструкція була оптимальною для технологій тих років і плюс до цього вона є найнадійнішою.

Однак заглиблений в стіну клавішний вимикач і виглядає більш естетично і набагато зручніше в зверненні. Тому ця конструкція в наш час стала переважаючою. В її основі лежить різновид перекидного вимикача, але забезпеченого великою і зручною клавішею для дотику і натискання. Клавіш може бути кілька для роздільного включення ламп.

Для зручного користування в темряві в клавіші робиться підсвічування. Клавишная конструкція застосовується для загального освітлення житлових кімнат і інших приміщень без спеціальних вимог електротехнічної фурнітурі.

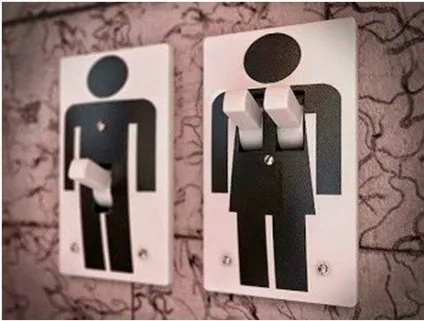

Клавишная конструкція хоч і добре виглядає, але вимагає обережного поводження. Тому в приміщеннях загального користування застосовують перекидні вимикачі з міцними конструктивними елементами.

Для місцевого освітлення

У житлових приміщеннях для комфортного читання і проведення часу застосовуються торшери і бра, що розміщуються поблизу диванів, крісел і місць відпочинку. Вони створюють місцеве освітлення. Найбільш зручною конструкцією для управління місцевим освітленням є вимикач з звисає ланцюжком або шнуром.

Світильник місцевого освітлення по черзі вмикати або вимикати натягом ланцюжка або шнура.

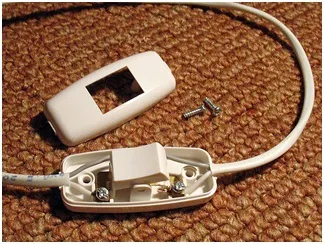

Іншими різновидами вимикачів для місцевого освітлення можуть бути конструкції, суміщені з мережевим проводом, що підключає світильник до електромережі. Зазвичай це кнопкові і ползунковиє конструкції.

електронні

Крім розглянутих конструкцій вимикачів, які є повністю механічними, в останні роки з'явилися нові електронні. У них використовуються напівпровідникові ключі зі схемами управління. Напівпровідникові ключі виконують функцію контактів. Але для управління цими ключами досить легкого дотику до сенсорної кнопки. Крім цього може бути і пульт дистанційного керування, як на зображенні нижче

Датчики в схемі управління ключем можуть бути різні. Наприклад, фотоелемент, що реагує на ослаблення денного світла, може своєчасно ініціювати автоматичне включення або виключення. Датчик руху ініціює включення при наближенні і вимикання при видаленні людини або, наприклад автомобіля біля гаража.

Ключ може працювати не тільки як контакт, але і як регулятор потужності в навантаженні. Це дозволяє регулювати яскравість світиться лампи. Такі регулятори називають «диммерами». Але ключ не може, як механічний вимикач розірвати електричний ланцюг. Оскільки необхідно створити фізичний розрив ланцюга, їх поєднують в одне ціле.

Всі вимикачі повинні з'єднуватися з проводкою і навантаженням так, щоб розрив створювався між навантаженням і фазою. Це легко перевіряється індикаторною викруткою. Умови, які існують в приміщенні, повинні визначати виконання вимикача - вологозахищені або іскрозащіщённое.

Правильно обраний і встановлений вимикач запорука безпечної і зручної експлуатації електрообладнання.
