Види перфорації на поштових марках
Просічка поштових марок
При друкуванні ранніх випусків в окремих країнах замість круглих отворів робили так звану просічки - надрізали паперове полотно (при перфоруванні папір проривається по всій товщині). Просічки роблять з лицьового боку марочних листів, як правила, після гумування. Вона проводиться гострими металевими лінійками, край яких зроблений у вигляді пунктирних виступів, дужок, зигзагів і т.д. Еслй просічки роблять одночасно з друкуванням марок, то лінійки монтують в самій друкованій формі між рядами марок. Вони трохи виступають над друкованими елементами форми і одночасно з формою покриваються фарбою, при цьому перфорація виходить кольоровий. Після друкування марок просічки виробляють, як перфорування. Але кожен лист просікають окремо, надрізу папір в проміжках між марками ряд за рядом або паралельно кількома лінійками по всьому листу. Розрізняють безперервну і переривчасту просічки. Переривчаста просечка буває пунктирна, коса, кутова, зубчаста, крестіковая, хвиляста, серпантинна, язичкова і ін.

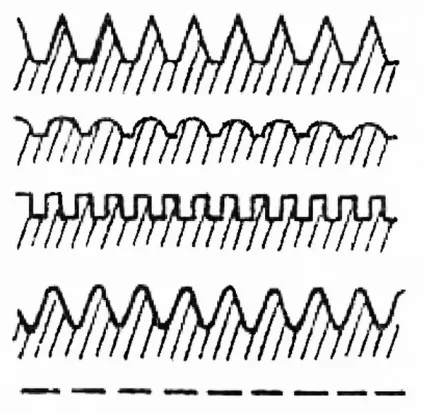

Мал. 1. Деякі види просечки
З введенням перфораційних машин від просечки відмовилися. Однак в останні роки вона стала з'являтися знову, але вже в кілька іншій якості. Коли не хочуть круглими отворами перфорації порушувати цілісність репродукції картини, але марки в блоці або зчепленні повинні відділятися одна від одної, тоді застосовують тонку, малопомітну просічки. Так вчинили, наприклад, в 1967 році при друкуванні блоку ООН із зображенням вітража Марка Шагала, що прикрашає будівлю ООН в Нью-Йорку, в 1969 р при випуску зчіпки марок Гібралтару у вигляді триптиха з репродукціями картин Рафаеля, Моралеса і Леонардо да Вінчі.
Перфорування поштових марок
Марки, відокремлені від перфорованого листа (блоку, кляйнбогена), мають зубцовкой, іноді неправильно звану перфорацією. Вірніше називати перфорацією лінії пробитих отворів між неотделеннимі марками, а зубцовкой - лінії зубців з проміжками в вигляді половинок отворів, що утворилися при відділенні поштових марок. Процес пробивання отворів називається перфоруванням. Він здійснюється на спеціальних верстатах або машинах, що мають пластини-пуансони з порожніми голками.
Перфорування - це пробивання рядів отворів в вільних полях - проміжках між марками. При цьому в місцях пробивання папір видалена, а марки з'єднані одна з іншого перемичками, що залишилися між отворами. При розриві перемичок і утворюється зубцовкой. Перфорування виробляють після гумування і друкування поштових марок, а в ряді випадків, і в останні роки все частіше, - одночасно з друкуванням. При суміщенні перфорування з друкуванням окремо перфорується кожен лист або рулонне паперове полотно. Якщо друкування і перфорування виробляють окремо, то найчастіше перфорируют відразу стопку (до 20) листів, затиснуту в машині між направляючою пластиною і матрицею з отворами. Найчастіше філателістам доводиться мати справу з лінійним, гребінчастим і рамковим перфоруванням.
Лінійне перфорування в філателії
Це найстаріший, найпростіший і самий недосконалий вид перфорування. Лист спочатку перфорируют ряд за рядом по вертикалі, а потім повертають на 90 градусів і знову ряд за рядом за допомогою педалі просувають в верстаті, пробиваючи горизонтальні ряди. Для перфорування листа зі ста марок (10 х 10) необхідно зробити 22 удари пластини, в якій голки розташовані в одну лінію на рівній відстані один від одного. Пластина повинна бути довшою ряду марок в аркуші як по вертикалі, так і по горизонталі.

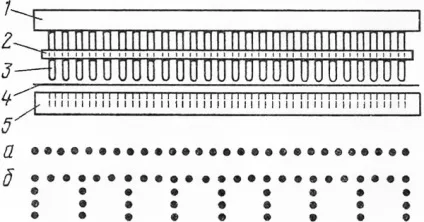

Мал. 2. Схема перфорационного апарату: 1 - пластина з голками; 2 - напрямна пластина; 3 - голки; 4 - лист з марками; 5 - матриця з отворами. Розташування голок: а - лінійне; б - гребінчастий
Мал. 3. Схема перфорирования: 1 - лінійного; 2 - гребенчатого; 3 - рамкового
Провести цю операцію так, щоб у місцях перетину рядів перфорацію точно збігалися, дуже важко. Тому в окремих марок кутові зубці зазвичай мають неправильну, неоднакову форму, по якій філателісти та визначають лінійну зубцовкой. Ще простіше вид перфорирования визначається по листу або його кутовому фрагменту з полями. При лінійному перфоруванні пробиваються вертикальні і горизонтальні поля аркуша, і якщо на суміжних або паралельних полях є більше одного перфораційного отвори, значить, це лінійна перфорація.
У врема СРСР лінійне перфорування застосовувалося вкрай рідко, лише у випадках, коли поштові марки мали нестандартні розміри. При лінійному перфоруванні можуть потрапляти поштові марки, трохи різняться розмірами (якщо міряти не по малюнку, як це прийнято, а по відстані між лініями перфорації).
Гребінчастий перфорування поштових марок
При цьому виді перфорирования голки в пластині змонтовані у вигляді гребінки (рис. 3). Одночасно пробиваються одна сторона ряду поштових марок і всі прилеглі перпендикулярно до неї проміжки між марками цього ряду (тобто кожна марка в ряду одночасно окантовивается отворами з трьох сторін). Наступний робочих хід (крок) перфорує апарату пробиває четверту сторону попереднього ряду і перпендикулярні до неї проміжки між марками наступного ряду. Відмінною рисою гребенчатой зубцовкой є однакові, правильної форми зубці всіх кутів поштової марки. На кожному перетині лінії перфорації утворюється тільки одне перфораційні отвір. Якщо перфорування йде горизонтальними рядами зверху вниз, то в кінці виявляється перфорованим і нижнє поле листа. Інші поля залишаються без перфорації. Якщо поля перфоровані з двох або трьох сторін аркуша, то пластина призначалася для більшої кількості марок, ніж виявилося в листі, або для перфорування цілого друкованого аркуша, що складається з декількох поштових марочних листів.
Мал. 4. Осередок подвійний гребенчатой перфорації
На неперфорованих полях кінцеві отвори поперечних ліній перфорації можуть утворювати пряму лінію з кордоном марочного поля, але частіше вони виходять за цю межу. Це робиться для запобігання пошкодження поштових марок при розірванні неперфорованих полів листа: розрив потрапляє на отвір, і далі відділення йде по лінії перфорації. Більш рідкісним видом гребенчатого перфорирования є подвійна гребінка, коли одним ударом пробиваються отвори в одній горизонтальній стороні і половині вертикальних сторін верхнього і наступного за ним нижнього ряду марок (рис. 4). У нашій країні подвійне перфорування не знайшло застосування, але його можна зустріти на марках інших країн (наприклад, Португалії та її колоній). Для точності перфорирования всієї стопки в апараті листи наколюють з особливих мітках або встановлюють за кутовими упорів. Ось чому на полях деяких марочних листів трапляються спеціальні розмічальні значки з тонким крутим отвором посередині. Їх не треба змішувати зі схожими мітками (без отворів) для точного поєднання барвистих прогонів.
Рамкова перфорування поштових марок
Це найбільш досконалий сучасний спосіб перфорування - одним ударом перфорується весь марочний лист. Всі кути кожної марки мають правильну форму. Цим способом перфоруються марки і блоки при глибокої тоновой друку або комбінованому друкуванні, що поєднує глибокий штамп з металографії. Перфорування марочного листа проводиться при друкуванні. Сучасні ротаційні друкарські машини забезпечені спеціальним рамковим перфорує пристроєм. Точність його роботи контролюється електронікою. Рух паперу автоматично регулюється так, щоб марки були добре центровані, тобто мали з усіх боків поля однакової ширини. Характерною ознакою рамкової перфорації є відсутність отворів на полях листів. Відокремлені від листа марки без полів можна відрізнити від поштових марок з гребенчатой зубцовкой. При інших способах друку (крім вищеназваних) блоки перфоруються на спеціальному верстаті. Якщо в блоці одна поштова марка, то перфорація називається острівної. На цьому верстаті не завжди вдається досягти великої точності центрування щодо живописного поля марки в блоці.
Розміри перфорації їх вимірювання і запис
Перфорація різниться і за розмірами. Розмір визначається числом зубців, що вміщується на двох сантиметрах краю марки. Такий умовний спосіб вимірювання та позначення зубцовкой запропонував в 1886 році французький філателіст Амабль Легран, що писав під псевдонімом Доктор Магнус. Якщо на двох сантиметрах 12 зубців, то таку зубцовкой називають "зубцовкой 12". Зубці, звичайно, не вважають - це довго і нудно. Існує кілька видів філателістичних лінійок зубцемеров, за допомогою яких вимірюється зубцовкой. На деяких зарубіжних зубцемерах вказано 30 розмірів - від 6 - 7 до 16% - 17 (7, 8, 9 ¼, 9 ½, 9 ¾, 10 і т.д.). На вітчизняних зубцемерах є 20 розмірів, округлених до 1/2 (7 ½, 8, 8 ½, 9, 9 ½ і т.д.). Випускаються зубцемери на прозорій плівці або щільною фотопапері (останні більш точні), бувають металеві і скляні зубцемери.

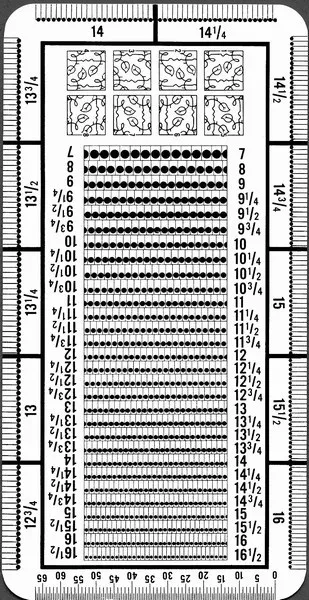

Мал. 1. Зубцемер системи точок і рисок (зліва), сходяться ліній (праворуч)
Для визначення зубцовкой марку прикладають до зубцемеру, пересувають по надрукованим шаблонами до повного суміщення зубців з точками і лініями і поруч Новомосковскют цифру. Правда, найчастіше не доводиться довго пересувати, так як марки останнім часом мають перфорацію від 11 ½ до 12 ½. Якщо треба виміряти зубцовкой марки, наклеєною на конверт, то користуються шаблонами по краях зубцемера або прозорим зубцемером на плівці або склі.
Трапляється, що розміри зубцовкой на різних сторонах однієї поштової марки з деяких причин бувають неоднаковими. Скажімо, горизонтальні ряди перфоровані одним апаратом, а вертикальні - іншим; голки в гребінці по горизонталі розташовані дещо рідше, ніж на вертикальних сторонах, або навпаки. Якщо з усіх боків поштової марки зубцовкой однакова за розміром, то вона називається звичайної (або ніяк не називається) і позначається одним розміром, наприклад: лінійна зубцовкой 12 ½. Якщо дві паралельні сторони мають одну зубцовкой (наприклад, 12), а дві інші - іншу (наприклад, 12 ½), то зубцовкой називається комбінованої і записується так: гребенчатая (лінійна) зубцовкой 12:12 ½. Це означає, що зубцовкой горизонтальних сторін має розмір 12, а вертикальних - 12 ½. Прийнято записувати спочатку зубцовкой саме горизонтальних сторін, потім вертикальних.
Але буває, хоча і дуже рідко, і третій випадок, коли на паралельних сторонах розміри зубцовкой різні. Це називається складно-комбінованої зубцовкой. Тоді прийнято записувати розміри зубцовкой всіх чотирьох сторін марки, починаючи з верхньої сторони і потім по ходу годинникової стрілки, наприклад 11: 11: 14: 14. Це означає, що розмір зубцовкой верхньої сторони 11, правою - 11, нижній - 14, лівої - 14. Можуть бути й інші варіанти: 11: 14: 14: 14; 11: 11: 14: 11 і т.п. П'ять варіантів складно-комбінованої лінійної зубцовкой мають, наприклад, 5-копійчані марки з серії 1936 г. "Всіляко допоможемо поштою".
