Відцентрова рушка для насіння соняшнику
Першою відцентрової Рушков була рушка конструкції Бєляєва. Ця рушка була невдало сконструйована і тому давала низькі технологічні показники, чому вона і не набула поширення.
Згодом було запропоновано ще кілька конструкцій рушек, одна з яких описана нижче (рисунок 1).
На чавунній анкерної плиті 1 укріплені три стійки 2. До верхнього кінця стійок кріпиться чавунне кільце 3, в яке вставлена сталева гладка дека 4, що має нахил робочої площини в 10 °. Робочий вал рушки 5 встановлений в підшипниках 6 і ув'язнений в трубу 7, що спирається на кришку картера 8 зубчастої передачі 13. На верхньому кінці вала закріплений ротор рушки 9, який представляє собою відцентровий вентилятор з радіальними лопатками, діаметр якого визначається розрахунком. До центру ротора підведена живить тічка 10. Нижче деки розташований збірний конус 11 для збору і виведення утворюється рушанки. Вал 5 приводиться в обертання від електродвигуна через варіатор 12 і конічну пару 13 з передавальним відношенням i = 1: 1.

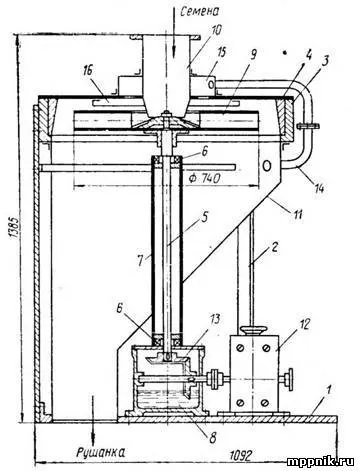

Малюнок 1 - Відцентрова рушка
При включенні рушки всередині збірного конуса за рахунок роботи ротора створюється підвищений тиск, в результаті чого машина починає сильно пиліть. З метою запобігання цьому явищу відцентрова рушка забезпечена замкнута система циркуляції повітря. Для цієї мети рушка має три воздуховода 14, які відбирають повітря зі збірного конуса і передають його в розподільний колектор 15. З колектора повітря підводиться до отвору всмоктування ротора і їм знову викидається в збірний конус.
Для запобігання можливого струму повітря зверху ротора рушки і віднесення їм частинок обваленого ядра на повторне обрушення є захисне кільце 16.
Працює відцентрова рушка наступним чином. Насіння, що надходять по живильній тічці, підводяться до центру ротора і розподільним диском підводяться до початку лопаток. Під дією виникає відцентрової сили насіння рухаються по лопатках, набуваючи певний запас кінетичної енергії. Величина цього запасу в насінні залежить від їх маси і швидкості обертання ротора і регулюється частотою обертання робочого валу.
Насіння, зійшовши з лопатки ротора з необхідною для обрушення швидкістю, вдаряються об похилу поверхню деки. Виникає сила удару внаслідок нахилу робочої поверхні деки розкладається на нормальну і тангенціальну. Нормальна сила виробляє деформацію плодової оболонки і її руйнування, а тангенціальна виводить обрушене насіння із зони обвалення. В результаті цього наступне насіння вдаряється так само про чисту поверхню деки, ніж запобігає утворенню недоруша. Обрушене насіння відводиться в збірний конус і по ньому виводиться з машини у вигляді рушанки.
Внаслідок обрушення насіння з різною вологістю необхідно частоту обертання ротора рушки регулювати варіатором.
Подібна рушка випробовувалася на Запорізькому маслоекстракційному заводі при переробці насіння соняшнику.
При випробуванні з'ясувалося, що на якість роботи відцентрової рушки великий вплив робить частота обертання ротора, яка повинна регулюватися з точністю до 10 об / хв.
Останнім часом ВНИИЖ зроблена спроба розробити один з варіантів відцентрової рушки. Особливістю цієї конструкції було спрямоване рух насіння по ротору і при ударі об деку (рух уздовж довгої осі насіння) і наявність рухомого деки, що обертається разом з ротором.
Випробування цієї відцентрової рушки на Георгіу-Дежском маслоекстракційному заводі показало, що рушка дає більшу продуктивність - 200 т / добу. (Що характерно для всіх відцентрових рушек), але якість одержуваної рушанки було настільки ж низька, як і з Бичевий рушки.
