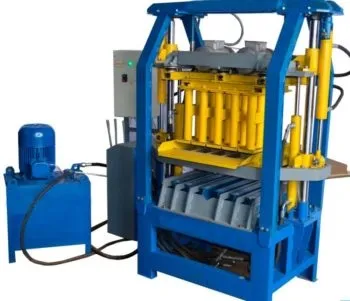

Вібропресс для тротуарної плитки
Тротуарна плитка користується попитом. Проста в укладанні, стійка до стирання, легка в обслуговуванні - ці переваги призвели до популярності даного будматеріалу у споживачів. Деякі приймаються за виробництво виробів для оформлення приватного домоволодіння або для продажу (міні-виробництво). У будь-якому варіанті для тротуарної плитки потрібно вибропресс, який призначений для ущільнення розчину, видалення бульбашок з продукту.
Що таке вибропресс?
Вартість покриття з тротуарної плитки, особливо якщо це великі площі, досить висока. Одним з варіантів зниження витрат вважається самостійне виготовлення плитки. Для цієї справи потрібно спеціальне обладнання для виробництва тротуарної плитки, форми для відливання виробів.
Вибростол складається з наступних елементів:
- стільниця;
- пристрій для преса;
- вібруючий пристрій.
Робоча поверхня обладнання здійснює коливальні рухи, що дає вібрацію, під час якої розчин рівномірно розподіляється в формі, видаляються повітряні бульбашки. За допомогою вибропресса виготовляють плитку, елементи декору, паркан, пам'ятники, інше.
Види, типи вібропресів для плитки
Насамперед варто знати, що вібропреси поділяються на види, типи в залежності від різних показників. Перше, на що звертають увагу, - поділ у напрямку вібрацій.
Вібростоли ділять на столи горизонтальної або вертикальної вібрації. Причому напрямок залежить від установки ротора. Найбільш поширені столи з горизонтальним вібрацією.
За методом установки обладнання поділяють на стаціонарне (знаходиться в установленому місці) і переносне (мобільне). Останній вид практичніше, так як є можливість встановити його в потрібному місці, безпосередньо на будівельному майданчику.
За спеціалізацією обладнання для виготовлення тротуарної плитки підрозділяється на формувальне, расформовочних. Призначення формувального вібропресі полягає у формуванні тротуарної плитки в ємностях, а другий вид має інше призначення: витяг (вибивання, витрясиваніе) готових плит з форми із застосуванням вібрації.
Два види вібростола практично нічим не відрізняються, тільки лише насадкою, на яку мають у своєму розпорядженні ємність з плиткою і витягають її. Для індивідуального виробництва досить зробити вибростол, витягувати ж продукцію з ємностей неважко, так як вони гнучкі.
характеристики обладнання
Якщо стоїть завдання створити саморобний вибропресс для тротуарної плитки, то перед роботою рекомендується визначити характеристики обладнання.
продуктивність:
- Визначають кількість виробів, що випускається за годину роботи;
- Оскільки плитка плоска, продуктивність розраховують в квадратних метрах, порівнюють з кількістю заповнених на годину піддонів;
- При виготовленні на дому вистачить вибропресса з максимальним навантаженням в 35 кг.
Увага! Для збільшення продуктивності використовують допоміжні механізми, але це актуально при виробництві великої кількості продукції.
цикл формування
якщо придбаний вибропресс з високотехнологічними характеристиками, то цикл приготування в формах складе 15 секунд. Вдома роблять вибропресс з виробництва плитки з тривалістю вібрації близько 1 хвилини.
Зона для форм
Площа вібростола, зробленого самостійно, визначає розмір піддону, який застосовують в роботі. Це дає можливість зрозуміти, скільки бруківки будь-якої форми виготовляють за цикл.
Увага! Якщо зона для форм велика, то пристрій продуктивніше, але це відіб'ється на його масі, потужності, розмірах.
Висота форми
Показник вказує, якої висоти плитка формується Вібропресуюче. Розмір форми залежить від розміру робочої поверхні вибропресса. Зазвичай достатньо 6-8 см.
частота вібрації
Для виготовлення матеріалу без щебінки встановлюють частоту 100 Гц, що покращує розподіл навіть маленьких частинок розчину, а в інших випадках вистачає 75 Герц.
сила стиснення
Увага! Чим більше тиск, який чинить вибростол, тим міцніше виріб.
Оптимальним коефіцієнтом ущільнення вважається 0,97. Сила стиснення гідропреса і ручного агрегату відрізняється в сотні разів.
Потужність і параметри вібратора:
- Для вибропрессования в домашніх умовах досить встановити вібратор потужністю 0,5 кВт;
- Збільшити показник потужності можна за допомогою використання декількох джерел вібрації;
- Невелика амплітуда коливань підходить для рухомий суміші, а для жорсткої слід використовувати високу амплітуду;
- Для вибропресса існує вимога до мережі - деякі працюють від трифазної, але є однофазні апарати, що працюють від 220 В;
- Машину важливо правильно встановити, закріпити, інакше продукція вийде неякісна.
Робота вибропресса, його конструкція
Робота преса
Змащену маслом форму заповнюють сумішшю, встановлюють на стільницю так, щоб пуансон збігався з формою. За допомогою важеля суміш пресують при короткочасному включенні двигуна кнопкою. Після важіль відкидають, виріб витягають для затвердіння і просушування.
Кожна частина пов'язана з іншими елементами, складається з вузлів технологічно і конструктивно. Перш ніж починати роботу, виконують креслення пристрою. Це дає можливість визначити перелік потрібних матеріалів.
У деяких випадках використовуються складові елементи, виконані своїми руками, а на головних ділянках вдаються до придбання готових агрегатів. Саморобний прес-стіл виготовляють із сталевих заготовок, з'єднаних зварюванням, що забезпечує жорстке з'єднання деталей преса.
конструкція
Робоча поверхня закріплюється на станині з застосуванням пружин для горизонтальної вібрації. Стільницю надає руху електричним двигуном розрахункової потужності, який має ексцентрик. Він зміщує центр, забезпечуючи потрібну вібрацію.
Щоб створити вибропресс, одного ескізу недостатньо - необхідний креслення. Для невеликого виробництва досить примітивного по конструкції пристрою, який дозволяє виконувати формовку матеріалу.
До даного виду столу можна додавати інші функції, головне - виконати розрахунок потужності двигуна. Наприклад, роблять ще пристрій для просіювання піску.

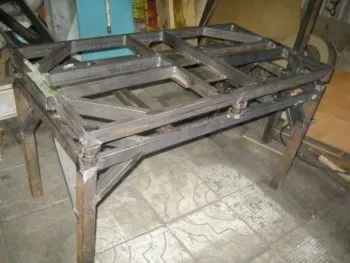

Вибростол горизонтальної вібрацією, зроблений своїми руками
Для створення преса горизонтальної вібрації для тротуарної плитки своїми руками потрібно підготувати матеріал і інструмент. З інструментів знадобиться дриль, зварювальний апарат, болгарка.
Габарити столу
Перед роботою визначаються з розмірами столу. Стільницю роблять розміром 600 на 600, можна подовжити сторону. Робити більш вузьку поверхню недоцільно, так як при вібрації форми з матеріалом можуть переміщатися - їх доводиться «ловити», встановлювати меншу кількість форм.
Увага! Розмір вібростола залежить від обсягу виробництва: чим вони більші, тим більше площа стільниці. У той же час при збільшенні розміру стільниці підвищуються вимоги до її матеріалу, стійкості, потужності двигуна.
Висота обладнання визначається в залежності від росту людини, що працює на ньому, але середня висота - 90-100 см. При плануванні закріплення пристрою за допомогою цементування ніжки столу роблять довшими.
Матеріали виготовлення столу
- Для стільниці застосовують фанеру або метал. Фанера повинна бути товщиною 14 мм - вона добре передає вібрацію двигуна, знижує рівень шуму. Якщо використовується метал, то беруть лист сталі товщиною 1 см
- Для окантовки стільниці застосовують металевий куточок 50 на 50. Борт не дасть можливості формам зміщуватися при вібрації.
- Швелер приварюють під стільницею по центру для кріплення мотора.
- Металеві труби - ніжки опори.
- Труби для перекладин зверху - 40 на 20 мм, нижніх - 20 на 20 мм.
- Металеві пластинки для підошви опор ніг преса з листа металу 50 на 50 товщиною 2 мм.
- Пружини, які забезпечать вібрацію, встановлюють по кутах столу.
- Болти з труб є склянками для пружин, перевищують їх діаметр на 10 мм.
- Болти, шайби, кабель.
- Електромотор - вібратор, Вібродвігатель. В даному випадку використовують двигуни ІВ-99E, 98Е та інші. Головне - забезпечити рівномірну вібрацію матеріалу в формах, інакше піде зворотна реакція - плитка вийде крихкою. Найекономніший спосіб - використання двигуна від пральної машинки.
Правильна збірка вібростола
- Всі металеві частини перед початком збирання обробляють антикорозійним препаратом.
- Частини вібростола з'єднують зварювальним швом - це пов'язано з тим, що болти при роботі двигуна можуть розхитатися. Можна використовувати болти, але їх доведеться постійно підтягувати.
- Головне правило - мотор не стосується ґрунту. Після установки роблять пробний запуск перевірки амплітуди коливань.
- Висоту ніжок роблять однакової. Стіл краще закріпити нерухомо на підставі бетоном або анкерними болтами.
Зробити вибропресс самостійно для бруківки - складне завдання, але при бажанні, дотриманні параметрів, правил і етапів вона здійсненна. Виготовлення обладнання доцільно при великому обсязі робіт або для організації невеликого бізнесу з виготовлення бруківки.
