Віброплита своїми руками

Будівництво та облаштування свого будинку або дачної ділянки - це не те, чим можна налякати української людини. Одні, самостійно виконуючи більшість робіт, економлять, інші - просто розслабляються. А можна придивитися і до "новим професіям": в останні роки стала користуватися популярністю самостійна укладання доріжок фігурної тротуарною плиткою і широкий спектр робіт, пов'язані з ландшафтним дизайном. Все це неможливо без якісного ущільнення грунту, а значить, потрібен власний трамбувальник. Спробуємо зібрати виброплиту своїми руками!

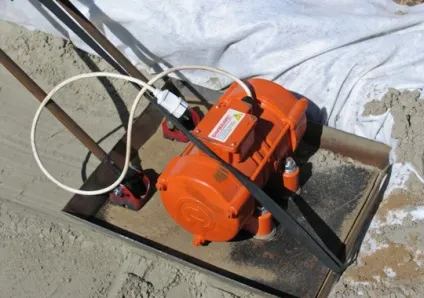

Ось так може виглядати готова вибротрамбовка, зроблена своїми руками,
якщо ви будете слідувати інструкціям нижче

Які бувають віброплити?

Існує три види виброплит. Кожен вид має свої характеристиками, набором плюсів і мінусів. Розглянемо все по порядку.

Значним плюсом даного агрегату є той факт, що шуму він створює мало, а при трамбування пісочної подушки ви не будете забруднювати атмосферу шкідливими речовинами, продуктами горіння і іншим. Зате такий апарат споживає багато енергії (для отримання необхідної потужності) і не є портативним.

Дані віброплити вибирають за те, що вони мають найкращий показник потужності і енергії удару укупі з малим (в порівнянні з бензиновими) витратою палива. Найчастіше такі апарати використовують в промисловому будівництві через їх продуктивності і великих розмірів. Правда, за всі його позитивні якості доведеться і відповідно заплатити.

Очевидний плюс - мобільність зважаючи невеликого розміру. Крім цього, бензинова віброплита не створює багато шуму, особливо цей плюс буде актуальний при укладанні доріжок і комунікацій біля будинку. У непровітрюваних приміщеннях користуватися їй заборонено - втім, як і дизельної. Мінусом такого пристрій можна назвати велику витрату палива.

Що нам знадобиться, щоб зібрати виброплиту своїми руками?

Своїми силами спробуємо зібрати компактне пристосування для ущільнення грунту - електротрамбівки.

Насправді для цього вам не потрібно мати дорогий або рідкісний інструмент. Щоб зібрати виброплиту своїми руками, вам знадобиться апарат для електрозварювання і електроди на 3-4 мм, звичайний молоток, болгарка (не забудьте диски по металу), а також ключі.

Щоб зібрати виброплиту своїми руками, вам також не доведеться витратити багато грошей на покупку деталей. Зберіть наступні компоненти:

1. Двигун типу вібратор майданчикові на 220 В. Можна купити сучасний двигун, але коштувати він буде чимало. На розбірках завжди можна знайти старі двигуни ще радянського виробництва в хорошому стані. Деякі умільці обходяться і мотором від старої пральної машини, але регулювати силу вібрації з таким двигуном ви, на жаль, не зможете.
2. Лист металу товщиною 8 мм (розміри можете вибирати самі). Для прикладу: можна взяти аркуш 45х80 см.
3. Два шматка металевого швелера (близько 40-45 см кожен). Можна взяти і звичайні труби.
4. Для ручки вам знадобиться труба. Діаметр краще вибрати 20 мм, а ось довжину регулюйте самі. 120 см буде достатньо для людини середнього зросту.
5. Болти М10-М112, гайки, гравери (не менше 10 штук).

Як бачите, все просто, залишається тільки зібрати виброплиту своїми руками.

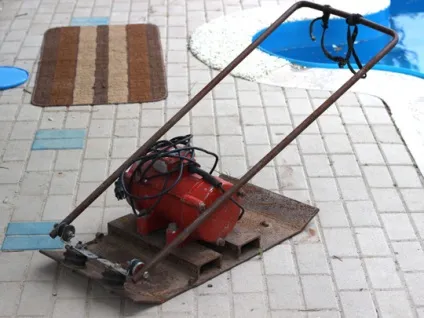

Ось так виглядає виброплита одного з народних умільців

Процес виготовлення віброплити своїми руками

Для початку візьмемо підготовлений нами металевий лист і болгарку. На відстані близько 10 см від краю з обох сторін робимо неглибокі надрізи (5 мм буде достатньо). Потім за допомогою молотка загинаємо краю приблизно в 30 градусів. Загини нам необхідні для того, щоб виброплита не закопуються в пісок під час роботи, а як би ковзала по ньому.

Після цього зміцнюємо зрізи електрозварюванням (не забудьте надіти захисні окуляри). Потім беремо швелери і приварюють їх поперек листа. Після на них буде кріпитися двигун. На швелерах робимо маркером позначки під болти. Приварюють болти підставою вниз, на них після будуть встановлені "вушка" двигуна. Але будьте обережні: під час зварювання метал швидко розігрівається і може деформуватися, це не зіграє вам на руку в подальшій експлуатації вібротрамбовки.

І ось настає час установки самого двигуна (майданчикового вібратора). До речі, якщо ви придбаєте старий мотор типу ІВ-98, то знайте, що всередині нього знаходяться ексцентрики, переставляючи які, можна регулювати силу вібрації. Встановлюємо наш двигун на болти, закріплюємо за допомогою гайок і граверів.

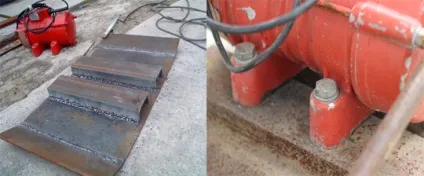

Приварюють швелери і прикручуємо до них двигун

Далі слід найважливіший, а тому і найбільш спірний пункт збирання віброплити своїми руками - кріплення ручки. Інженери всього світу ламають голову над тим, як погасити вібрацію під час роботи, постійно вдосконалюючи свою техніку. Але ж нам потрібно зробити ручку самостійно і не менш якісно.

Є варіант кріплення ручки на автомобільні сайлентблоки. До відігнути краю підстави, точно так же, як і на швелерах, приварюють два болта підставами вниз. На них кріпляться сайлентблоки, а вже до них - ручка.

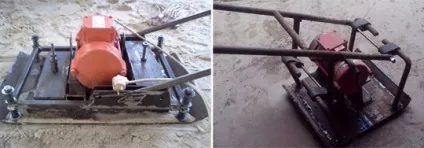

На спеціалізованих форумах пропонують і інші варіанти кріплення ручки віброплити

Також ручку можна просто прикрутити до основи віброплити на два болта, але тоді варто надіти на ручку ізоляцію, а на кріплення - гумові втулки. Є ще рада для зручної роботи: на ручку можна повісити мотузяну петлю і триматися за неї, тоді вібрація буде відчуватися слабо.

Але не забувайте, що виброплита, зроблена своїми руками, все ж є апаратом зі своєю специфікою. Позбутися від вібрації повністю не вийде, її можна тільки зменшити.

Вага віброплити, зробленої своїми руками, буде залежати від тих деталей, з яких ви її зберете. Але варто розуміти функцію вироби - трамбування грунту. Тому вага не повинна бути занадто маленьким (до основи можна приварити додатковий вантаж), але майте на увазі, що з дуже важкою виброплитой буде важко управлятися (як мінімум транспортувати її). В середньому 40-50 кг буде досить для того, щоб ущільнити грунт товщиною в 10 см. Для укладання фундаменту плита повинна бути важче і, відповідно, могутніше.

Отже, якщо питання ціни для вас має значення - беріться за справу! А підбиваючи підсумок, ще раз зазначимо, що найдорожчою деталлю при виготовленні власної віброплити стане двигун, від того, за якою ціною вдасться його придбати, і буде залежати кінцева вартість обладнання.
