Вертикальний дренаж ділянки технологія облаштування своїми руками

Далеко не всі власники заміських будинків можуть похвалитися тим, що їх ділянки ідеальні в гідрогеологічному плані. Горбиста місцевість з високими ґрунтовими водами часто служить причиною підтоплення будівель. А якщо до «земляним» питань додати ще й погодні «принади» у вигляді сезонних дощів і танення снігів, то можна спостерігати наслідки вже більш глобального порушення водного балансу грунтового складу. Попередити появу неприємностей можна, облаштувавши вертикальний дренаж ділянки. За яким принципом працює система і чи можна зробити вертикальний дренаж ділянки своїми руками, розглянемо в статті.

Підтримувати ділянку в ідеальному порядку неможливо без облаштування дренажної системи. Особливо це актуально, якщо ділянка розташована в низині або поблизу водойми, за рахунок чого водотривких шар підходить близько до поверхні землі.

Коли верхній водовбирним шар грунту починає підпирати знизу «верховодка», відбувається заболочування грунту

Будівництво вертикального дренажу має сенс в таких ситуаціях:

1. При високому горизонті залягання підземних вод.
2. Наявності на ділянці глинистого грунту, щільна структура якої заважає проникненню води в землю.
3. Особливості рельєфу, при яких талі води збираються навколо будівель, перезволожуючи грунт.

Порушення гідрогеологічного балансу місцевості часто виникає в процесі зведення будівель. Справа в тому, що в районі фундаменту ґрунтовий шар стає на таким щільним. М'яка грунт з легкістю вбирає в себе як підземні, так і зливові води. Накопичуючись в верхніх шарах грунту в міжсезоння, волога при мінусових температурах в зимовий період замерзає і розширюється в двох площинах. Вологонасичення грунт, стискаючи фундамент з усіх боків, провокує зрушення несучих конструкцій будівлі. А етоуже призводить до руйнування споруди.

Чи не менше страждають від надлишку вологи в грунті і зелені насадження на ділянці. Навіть нетривалий дощ здатний створити масу проблем: на заболоченій грунті трава швидко загниває, а культурні рослини уражаються захворюваннями. Найпростіший спосіб звести до мінімуму клопоти і витрати на лікування рослин і ремонт будівель - попередити проблему, облаштувавши вертикальний дренаж своїми руками.

Дренажна система являє собою комплекс з'єднаних між собою труб, основне призначення яких - знижувати тиск води до прийнятного рівня.

Вода, просочуючись у грунт, потрапляє в трубопровід, по якому транспортується за межі дільниці

Дренажна система може охоплювати всю територію ділянки або тільки його частина. Залежно від місця розташування вона буває трьох видів:

• горизонтальна-система неглибоких каналів, прокладених над поверхнею землі, що відповідає за відведення зливових вод;
• вертикальна - пристінний дренаж, відвідний грунтові води від фундаменту будинку;
• комбінована - система, що об'єднує в собі дренажні труби, розташовані над поверхнею землі і прокладені нижче рівня підошви фундаментної плити.

Вертикальний дренаж, іменований також пристінним, являє собою мережу, що складається з трубопроводу, підведеної до розташованих на ділянці свердловинах, вода з яких відкачується насосами.

В ідеалі систему дренування проектують ще на етапі будівництва будинку. Але якщо господарі не потурбувалися про це заздалегідь, то для облаштування вертикального дренажу по периметру будинку мають у своєму розпорядженні дренажні труби, які підводять до встановлених по кутах споруди криниць.

Облаштувавши вертикальний дренаж навколо будинку, можна надовго захистити цокольний поверх від затоплення, продовживши тим самим термін експлуатації споруди

Водовідвідну систему часто доповнюють спорудою з траншей, стінки і дно яких викладають щебенем, гравієм або битою цеглою. Але варто враховувати, що такі допоміжні системи ефективні лише до того моменту, поки не покриються мулових відкладеннями.

Щоб побудувати водовідвідних споруда, яка буде справно функціонувати протягом кількох сезонів, слід враховувати ряд факторів:

1. Технологія облаштування вертикального дренажу передбачає відведення води через приямок від зони підвалу в дренажний колодязь. Приямок являє собою заглиблений лоток, який збирає дощові води і відводить їх в колодязь.
2. Пристінний дренаж розташовують по периметру будівлі. Щоб забезпечити потрапляння скупчилися в приямку вод самопливом в колодязь, трубопровід прокладають під ухилом в бік збірного колектора.
3. Рівень розташування дренажної системи залежить від глибини підстави зведеного фундаменту. Її заглиблюють на 30 см нижче підошви стрічкового фундаменту або підстави фундаментної плити.

Важливо! Мінімальний ухил дренажу для глинистих ґрунтів має становити 0,02, а для піщаних - 0,03. При меншому значенні нахилу велика ймовірність засмічення труб, і, як наслідок, вихід системи з ладу.

Процес спорудження дренажу, будьто для малоповерхового котеджу або невеликого дачного будиночка, однаковий. Нескладну роботу можна виконати власними силами, не залучаючи для цього фахівців.

Для пристрою вертикального дренажу можна використовувати як полімерні, так і азбестоцементні труби. Головне, щоб вони мали в стінках дренажні отвори, розмір яких не перевищує півтора міліметра. Якщо ж порівнювати ці види виробів, то варто віддати перевагу ПНД труб, оскільки вони більш стійкі до можливих переміщень грунту. У продаж гофротруби надходять бухтами по 50 метрів. Завдяки цьому при грамотному розрахунку можна звести до мінімуму кількість сполучень і з'єднань.

Оптимально підійдуть гофровані ПНД труби, міцні стінки яких легко витримують створювані грунтом навантаження

Для виконання робіт потрібні:

• дренажні трубидіаметром 100 мм;
• муфти та фітинги для з'єднання труб;
• гідроізолююча мастика;
• геотекстиль або кокосове волокно;
• дрібнофракційний щебінь і пісок;
• штикова лопата - для розм'якшення і зрізання глинистого грунту;
• совкова лопата - для виїмки піску з траншеї;
• вологостійкий клей - для герметизації стиків;
• лазерний нівелір.

Щоб спростити собі роботу під час риття траншеї, використовуйте штикову або полусовковую лопату, оснащену подовженим держаком. Для видалення піску з траншеї задійте шуфельную лопату. При роботі з кам'янистим ґрунтом знадобиться металевий лом.

Порада: для риття траншеї можна використовувати і звичайну саперну лопату типу БСЛ-110. Працювати таким інструментом в умовах обмеженого простору дуже зручно.

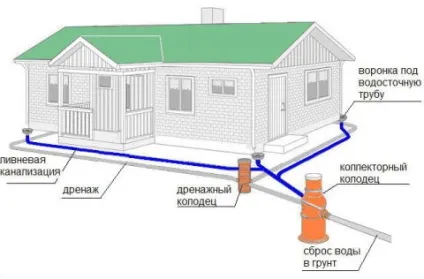

Вертикальний дренаж зовні нагадує замкнуту систему труб, розташовану по периметру будівлі. У кутах конструкції розміщують оглядові колодязі, через які виконують прочищення труб в разі їх засмічення. У найнижчій точці системи облаштовують свердловину або збірний колодязь, з якого скупчилися води і будуть виводитися за межі дільниці.

Попередньо накресліть план, на якому відзначте місця прокладки трубопроводу

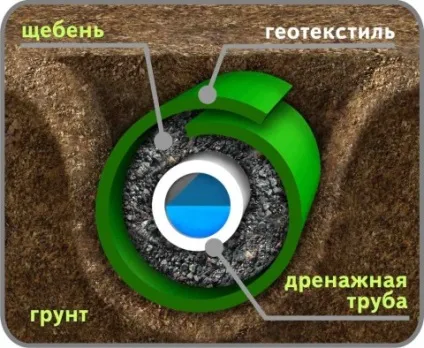

Для прокладки трубопроводу по периметру будинку, витримавши відстань від будівлі не менш метра, викопують траншею. Дно траншеї вистилають піском, формуючи шар завтовшки в 3-5 см. Зверху піску укладають геотекстиль або кокосове волокно. Цей нетканий матеріал буде вільно пропускати вологу, але при цьому затримувати грудки землі і великі частки сміття. Ширина полотна повинна бути такою, щоб її вистачило на обертання всієї труби без зазорів.

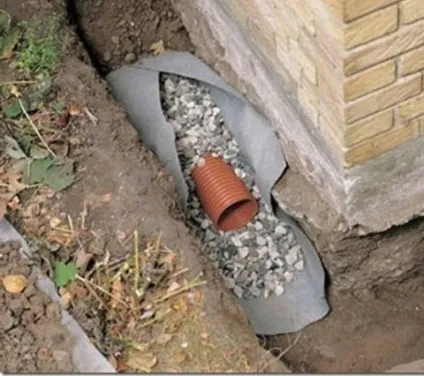

На полотно висипають дрібно фракційний щебінь, створюючи тим самим шар, що фільтрує відсипання

Для облаштування дренажного колодязя викопують котлован за розміром заглиблюють резервуара. Дно котловану засипають сумішшю щебеню та піску.

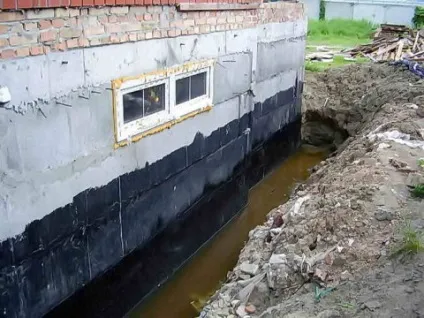

Порада: для кращого захисту фундаменту будинку зовнішні стіни підвалу краще покрити гідроізолюючої мастикою.

Досвідчені майстри рекомендують підготовлені траншеї залишити відкритими до наступного дощу. У місцях, де після випадання опадів з'явилися калюжі, дно і стінки траншей слід підправити.

Труби укладають на утрамбованої дно траншеі.На ділянці трубопроводу довжиною 1 метр різниця між перепадом висот на протилежних кінцях труби повинна залишати 1,5-2 см. Усунути перепади висот і відкоригувати нахил прокладки труб простіше за допомогою лазерного нівеліра.

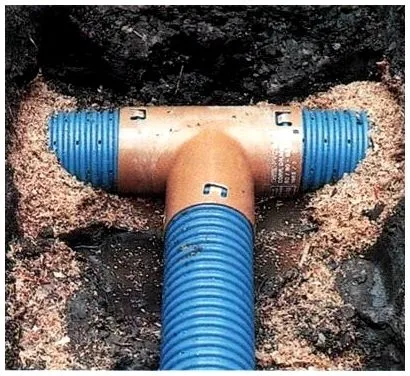

З'єднують труби, нарощуючи на необхідну довжину конструкції за допомогою компресійних фітингів і стяжних муфт

Для герметизації стиків використовують вологостійкий клей. Щоб полегшити промивку системи, на кожному повороті трубопроводу бажано передбачити установку вертикальних розтрубів, оснащених щільно закриваються кришками.

Присипають трубопровід щебенем, заповнюючи порожнечі між зовнішніми стінками споруди і стінами траншеї, створюючи насип висотою 30-40 см. Труби обертають прокладених уздовж стінок траншеї полотном, фіксуючи його шнуром з поліпропілену.

Порада: щоб поліпшити фільтраційні властивості споруди, зверху уздовж канави додатково спорудити насип з піску.

Верх траншеї закривають звичайної грунтом. Для попередження подальшого усадки грунту траншею щільно утрамбовують.

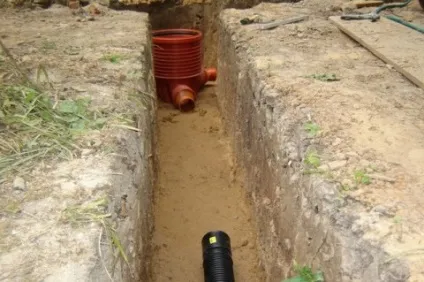

При облаштуванні дренажних колодязів зручно використовувати готові накопичувальні резервуари. Оніразлічаются по діаметру шахти і висоті і представлені на ринку в широкому асортименті. Найчастіше ці колодязі також виготовляють з гофрованого поліетилену. Вони герметичні, не схильні до корозії при впливі вологи і мають термін служби понад 50 років. У комплектацію виробів входять ущільнювачі для герметизації підключаються труб.

Гладкі стінки готових конструкцій не накопичують мулові відкладення, завдяки чому покращують пропускну здатність дренажу

Розтруби змонтованих ПНД трубопроводів підводять в колодязь. На місця врізки розтруба в дренажний колодязь надягають силіконові ущільнювачі. При монтажі азбестоцементних труб герметизацію стиків виконують, використовуючи еластичні гумові муфти і бітумну мастику.

Для відведення зібраної води за межі території використовують помпи і спеціальні насоси погружного або поверхневого типу. Дренажні насоси не призначені для підняття води на велику висоту, але здатні забезпечувати повну викачування рідини з резервуара. Технологія установки і підключення дренажного насоса нічим не відрізняється від монтажу цього типу обладнання при облаштуванні каналізаційного колодязя.

Облаштування вертикального дренажу своїми руками не займе багато часу, але при цьому врятує зелені насадження і споруди на ділянці від багатьох неприємностей. Завдання господаря - лише періодично оглядати систему в період активного танення снігу або після затяжних дощів, і при виявленні забруднень виконувати чистку дренажу.
