Вентиляція офісних приміщень норми повітрообміну, СанПіН
Працездатність офісного працівника безпосередньо залежить від мікроклімату в приміщенні. Згідно з даними медичних досліджень, температура повітря в кабінеті не повинна перевищувати 26 градусів, тоді як на практиці в будівлях з панорамними вікнами і великою кількістю техніки вона може зашкалювати за 30 градусів. У спеку притупляється реакція співробітників, підвищується стомлюваність. Також погано позначається на працездатності і холод, що викликає сонливість і млявість. Нестача кисню і висока вологість створюють нестерпні умови для співробітників, знижуючи продуктивність праці, а значить і прибутковість підприємства.
Для підтримки оптимального температурно-вологісного режиму облаштовується офісна система вентиляції.
Вимоги до вентиляції офісу
Вентиляція офісної будівлі повинна відповідати наступним вимогам:
- забезпечення припливу свіжого чистого повітря;
- видалення або фільтрація відпрацьованого повітря;
- мінімальний рівень шуму;
- доступність в управлінні;
- невелике енергоспоживання;
- малі розміри, можливість гармонійно вписати в інтер'єр.
Навантаження на офісні кліматсистеми в порівнянні з побутовими значно вище. Потрібно якісно видаляти надлишки тепла і вуглекислоти, що виділяються технікою і працівниками, подавати чистий і відфільтрований повітря заданої температури.
Використовувані раніше природні системи вентиляції офісів сьогодні не в змозі забезпечити умови, регламентовані санітарними нормами. Роботу природної вентиляції неможливо контролювати, ефективність її дуже залежить від параметрів повітря зовні. Взимку такий спосіб загрожує охолодженням приміщення, а влітку протягами.
Широко застосовуються при зведенні офісних будівель сучасні герметично закриваються, і двері, суцільне панорамне скління перешкоджають проходженню повітря зовні, викликаючи його застій і погіршення самопочуття людей.
Всі вимоги до вентиляції офісних приміщень вказані в СанПіН (Санітарні правила і норми) 2.2.4.
Згідно з документом вологість в приміщеннях повинна бути:
- при температурі 25 градусів - 70%;
- при температурі 26 градусів - 65%;
- при температурі 27 градусів - 60%.
Рекомендована температура повітря 22 - 24 градуси при вологості 40 - 60%.
Схема вентиляції офісної будівлі
Розроблено такі норми вентиляції в офісах з урахуванням призначення приміщення, в кубометрах на годину на 1 особу:
- кабінет керівника - від 50;
- конференцзал - від 30;
- приймальня - в середньому 40;
- зал для переговорів - 40;
- кабінети співробітників - 60;
- коридори та вестибюлі - не менше 11;
- туалети - від 75;
- приміщення для куріння - від 100.
СанПіН вентиляції офісних приміщень регламентує і швидкість руху повітря 0,1 м \ с незалежно від пори року.
Як правило, вентиляція невеликих офісних приміщень реалізується за допомогою декількох припливних установок. Якщо в жарку пору року припливна вентиляція офісу не в змозі опустити температуру повітря нижче 28 градусів, потрібне додаткове кондиціонування.
Окремі припливні установки потрібні в конференц-залах. Додаткові витяжні пристрої - в туалетах, курильних, коридорах і вестибюлях, копіювальних залах. Механічна витяжка з офісних кабінетів необхідна, якщо площа кожного більше 35 кв. метрів.
Якщо загальна площа не більше 100 кв. метрів і в ньому 1-2 туалету дозволяється природна припливна вентиляція в офісі через кватирки. Припливно-витяжна вентиляція встановлюється в офісах середніх і великих розмірів.
Проект системи вентиляції офісу
Типові проект вентиляції офісного приміщення
На систему вентиляції офісної будівлі покладається цілий ряд функцій. Тому при проектуванні враховуються багато факторів, які регламентуються правилами СНиП вентиляції офісних приміщень №№ 2.09.04.87 і 2.04.05.91. Система збирається з вузлів різної вартості, функціональності і конструкції. Завдання проектувальників правильно їх підібрати.
Із замовником узгоджуються такі моменти:
- розташування вентиляційної установки;
- розташування вентиляційних каналів;
- потужність електросистеми, можливість подачі води;
- необхідність і шляхи дренажної системи;
- доступ до обладнання після установки;
- можливість зміни конструкції.
Проектування систем вентиляції для офісів включає:
- розрахунки теплопритоков для кожного окремого приміщення в залежності від архітектурних особливостей, призначення з урахуванням технічного завдання до проекту;
- розрахунок повітрообміну;
- аксонометрична схема комунікацій;
- аеродинамічний розрахунок, що дозволяє визначити площу перетинів повітроводів і втрати тиску по мережі;
- підбір всього необхідного обладнання для комплектації системи вентиляції в офісі;
- розрахунок потужності обігрівача в припливної установки;
- підготовка пакету проектних документів.
Технічне оснащення підбирається одночасно із складанням проекту і враховує всі вимоги замовника. Правильно скомпанован система вентиляції будь-якого офісу підвищує продуктивність праці співробітників на 20% і вище.
Компоненти офісних вентиляційних систем
повітроводи
Доставка повітря в приміщення і відведення його здійснюється за системою воздуховодов. Мережа повітроводів містить безпосередньо труби, адаптери, розгалужувачі, повороти і перехідники, а також дифузори і розподільні решітки. Діаметр воздуховодов, опір всієї мережі, шум від роботи вентиляції і потужність установки тісно взаємопов'язані. Тому для оптимальної роботи вентиляції в процесі проектування необхідно збалансувати всі показники. Це складна робота, правильно виконати яку можуть тільки професіонали.
Тиск повітря обчислюється з урахуванням загальної довжини повітряних каналів, розгалуженості мережі та площі перетину труби. Потужність вентилятора збільшується при великій кількості переходів і відгалужень. Швидкість руху повітря в офісних вентиляційних системах повинна бути близько 4 м \ с.
Повітроводи збираються з гнучких гофротруб або жорстких металевих або пластикових. Гнучкі труби легше монтувати. Але вони сильніші пручаються руху повітря і гудуть. Тому гнучкі труби використовують в офісах маленької площі. Іноді магістральні канали виконують з жорстких труб, а відведення до кабінетів - з гнучких. Але великі системи збирають з жорстких труб.
Грати для забору повітря
Встановлюються в місці надходження повітря з вулиці в вентканал. Грати захищають від проникнення в трубу комах, гризунів, атмосферних опадів. Виробляються з пластика або металу.
клапана повітряні
Запобігають задування вітру при вимкненому системі вентиляції. Нерідко до клапану підводиться електропривод, керований автоматикою. З метою економії використовуються ручні приводи. Тоді до клапану примикає зворотний пружинний клапан або «метелик», щоб на всю зиму перекрити виходи вентиляційних каналів.
Повітряний фільтр
Очищає припливне повітря від пилу. Як правило, застосовуються фільтри грубої очистки, що затримують до 90% частинок розміром від 10 мікрон. У деяких випадках доповнюється фільтром тонкого або особливо тонкого очищення.
Періодично фільтруючу поверхню (металева сітка або штучні волокна) потрібно очищати. Ступінь забрудненості фільтрів визначається датчиками тиску.
Використовується для підігріву вуличного повітря взимку, бувають електричними або водяними.
Електричні нагрівачі мають деякі плюсами в порівнянні з водяними:
- просте автоматичне керування;
- легше монтується;
- не замерзає;
- легко обслуговується.
Головний мінус - висока ціна електроенергії.
Водяні калорифери працюють на воді температурою 70 - 95 градусів. недоліки:
- складна автоматична система управління;
- громіздкий і складний змішувальний контур;
- за змішувальним контуром потрібен особливий догляд і нагляд;
- може замерзнути.
Але при грамотній експлуатації забезпечує значну економію коштів порівняно з електричним нагрівачем.
Вентилятори
Один з найважливіших вузлів всієї вентиляційної системи. Основні параметри при виборі: продуктивність, тиск, рівень шуму. Існують радіальні і осьові типи вентиляторів. Для потужних і розгалужених мереж краще радіальні вентилятори. Осьові більш продуктивні, але видають слабкий тиск.
Шумоглушитель
Встановлюється після вентилятора для придушення шуму. Основне джерело шуму в системі вентиляції для офісу - це лопаті вентилятора. Наповнювач шумоглушника зазвичай мінвата або скловолокно.
Розподільні решітки або дифузори
Встановлюються на виходах повітропроводів в приміщення. Знаходяться на увазі, тому повинні вписуватися в інтер'єр і забезпечити поширення повітряних потоків на всі боки.
Автоматична система управління
Здійснює контроль над роботою вентиляційного устаткування. Зазвичай встановлюється в електрощитку. Запускає вентилятори, оберігає від замерзання, оповіщає про необхідність прочищення фільтрів, вмикає і вимикає вентилятори і калорифери.
Кліматичне обладнання для офісів
Кліматична установка в стелі
Припливна вентиляційна установка для офісу. Нагнітає свіже повітря з вулиці прямо в приміщення офісу. Відтік повітря відбувається витісненням його в коридори та вестибюлі. При площі понад 40 кв. метрів повітря евакуюється безпосередньо з нього. Припливні установки для вентиляції офісів використовуються при площах до 100 кв. метрів;Припливно-витяжна вентиляція офісу
Канальна вентиляція системи приплив-видув використовується для приміщень до 600 кв. метрів, так як продуктивність припливно-витяжної вентиляції офісу становить до 8 тис. кубометрів на годину.
Згідно з нормами СанПіН вентиляції офісних приміщень, на одну людину необхідно подавати 60 кубометрів повітря в годину.
СНиП вентиляції офісних приміщень вимагає повітрообмін:
- приплив 3,5 рази в годину;
- відтік 2,8 рази в годину.

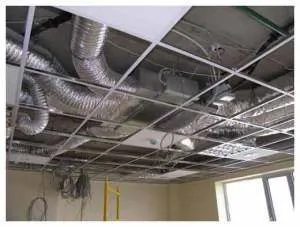

Устаткування зазвичай ховається за підвісною стелею підсобного приміщення. По офісах повітря лунає системою вентиляційних каналів, виходи яких ховаються за дифузорами або гратами.
Приплив повітря з вулиці при припливної вентиляції офісу проводиться на висоті від двох метрів над поверхнею грунту. Повітря пропускається через систему очищення, при необхідності його температура знижується або підвищується (електричним або водяним нагрівачем).
Відтік відпрацьованого повітря здійснюється у вентиляційну шахту або через трубу, кінець якої розташовується в 150 см над дахом.
Для зниження споживаної електроенергії припливне повітря підігрівається рекуператором. Він являє собою теплообмінник, в якому тепло від відпрацьованого повітря передається свіжому. Рекуператори для офісної вентиляції використовуються роторні і пластинчасті. Перші мають ККД понад 75%, працюють при тріскучі морози. Але в процесі роботи близько 5% відпрацьованого повітря потрапляє назад в приміщення.
Пластинчасті рекуператори недорогі, ККД їх не більше 65%. Але вони замерзають, доводиться забезпечувати їх обігрів.
Все необхідне обладнання для обробки повітря в припливно-витяжної системи знаходиться в одному порівняно невеликому корпусі. Канальна вентиляція офісних приміщень являє собою комбінацію декількох модулів.
Щоб забезпечити необхідну температуру повітря в офісному приміщенні, припливно-витяжну вентиляцію доповнюють кондиціонерами. Залежно від особливостей будівлі, це можуть бути кілька спліт-систем або мультісплітов.
вентиляція офісу
Вентиляція невеликого офісного будинку може бути забезпечена канальним кондиціонером. Крім охолодження і підігріву повітря канальні системи подають в зали кілька свіжого повітря з вулиці. Для реалізації цієї функції канальний кондиціонер оснащується додатковим обладнанням підмішують повітря. Тобто, обладнання та кондиціонує, і вентилює офіс згідно з нормами.
Працює ця схема так:
Зовнішнє повітря подається в камеру змішування, розташовану перед кондиціонером, тут він змішується з відпрацьованим повітрям. Суміш подається в кондиціонер, очищається, доводиться до необхідної температури і направляється по вентканалу в кабінети. Повітря звідси переміщається в камеру змішання і далі по круговому циклу.
Корпус кондиціонера ховають над фальшпотолком або в підсобному приміщенні.
Перевага канальної схеми вентилювання офісних приміщень в її непомітності. Але вона виключає можливість варіювати температуру повітря в різних кімнатах.
Припливно-витяжні установки в поєднанні з VRF-системами для офісу
На великих площах установка канального устаткування утруднена, тому обслуговування великих будівель здійснюється приточно-витяжною вентиляційними установками для офісів в комбінації з чиллер-фанкойлами і VRF-системами.
Потужність такої техніки може доходити 60 тисяч кубометрів на годину. Вентиляційне та кліматичне обладнання встановлюється на даху будівлі або в окремих приміщеннях.
Установка складається з безлічі модулів, які збирають в залежності від потреб підприємства і з огляду на норми вентиляції офісів. У комплект можуть входити:
- вентиляторная камера;
- рекуператор;
- Шумопоглотители;
- камера змішання;
- блок з фільтрами.
Рух повітря здійснюється по розгалуженій системі повітропроводів. Температура повітря в приміщенні підтримується чиллер-фанкойлами або VRF-системами.
VRF- є мультізональную кліматичну систему, здатну підтримувати мікроклімат цілої будівлі. Існує можливість диференціювати температуру в різних приміщеннях. У кожному залі монтується внутрішній модуль, що утримує температуру в заданих рамках. Перепади температури, характерні для побутових кондиціонерів, відсутні. Внутрішні модулі можуть бути будь-якого типу (підлогові, касетні, стельові).
Чиллер зігріває або охолоджує холодоагент - етиленгліколь. Який подається на теплообмінник - фанкойл з примусовим рухом повітря. Фанкойли розміщуються безпосередньо в офісних залах. Щоб теплоносій рухався із заданою швидкістю, система доповнюється насосної. До однієї схемою вентиляції та кондиціонування можна приєднати безліч кабінетів і залів. Причому не всі відразу, а в міру виникає необхідності.
Центральні кондиціонери для вентиляції офісів
Центральний кондиціонер з виходом на дах
Центральні кондиціонери відносяться до промислової кліматичній техніці. Вони встановлюються відповідно до СНиП та забезпечують вентиляцію і кондиціонування офісних приміщень. У модулі кондиціонера повітря доводиться до необхідних параметрів температури і вологості. Здійснюється рециркуляція повітря (змішання відпрацьованого і свіжого), в тому числі і часткова з підмішуванням. Після обробки повітря подається в приміщення за системою воздуховодов.
Перевага центральних систем у відсутності внутрішніх модулів. Одночасно з цим сам кондиціонер являє собою досить громіздка споруда, яка потребує окремого приміщення. Повітроводи потрібні теж досить об'ємні. При цьому температура в усьому будинку буде підтримуватися на одному рівні.
