Вентиляція для газового котла і плити в приватному будинку своїми руками

При згорянні природного газу виділяються оксиди вуглецю, азоту, сірки, формальдегіди. Накопичуючись в повітрі, вони викликають млявість, запаморочення, сльозотеча і розвиток важких захворювань. Крім цього, продукти горіння побутового газу вибухонебезпечні. Тому будь-яке приміщення з газовим обладнанням обов'язково оснащується вентиляцією.

Вентиляція - запорука безпечної та ефективної роботи обладнання

без кисню неможливе життя

Не тільки здоров'я людей береже вентиляція в кухні з газовою плитою або котлом.

Для якісного горіння газу потрібний кисень. При його недоліку в процесі горіння в повітря виділяється багато чадного газу і недоокислених речовин. Помітити це можна по жовтому кольору полум'я, високому з рясною кіптявою.

Знижується ККД газового обладнання - палива прогорає стільки ж, а тепла виділяється менше.

Ще більшу небезпеку становить сам природний газ, який може потрапити в повітря приміщення, наприклад, якщо протяг задув вогонь на конфорці, рассохся шланг подачі газу до плити, зламався газовий котел.

Вибір системи газової вентиляції в приватному будинку або квартирі залежить від типу котла і особливостей котельні.

Вимоги до вентиляції приміщення з газовим котлом

газовий котел можна встановити навіть в мансарді

Вимоги до вентиляції приміщення з газовим котлом або кухні з плитою схожі.

Газові котли з закритою камерою згоряння комплектуються коаксіальним вентиляційним каналом, по якому одночасно з вулиці подається повітря на пальник і відводяться продукти горіння.

Монтаж вентиляції в приміщенні з газовим котлом повинен проводитися з урахуванням технологічних вимог і нормативів:

• До димоходу підключається не більше 2-х одиниць газового обладнання незалежно від їх віддаленості і рівня розташування;
• Продукти горіння повинні потрапляти в димохід на відстані не менше 50 см на різні рівні;
• Якщо подача здійснюється з одного рівня, в димохід встановлюється разсічка висотою від 50 см;
• Вентиляційна система для газового котла в приватному будинку повинна бути абсолютно герметичною. Не допускається мінімальна протікання чадного газу і кіптяви, потенційно небезпечних для життя людей;
• Шви в місцях з'єднань димоходів обробляються герметиком, стійким до високих температур;
• Щоб попередити займання всі складові системи забезпечуються термоізоляцією;
• Вентиляція передбачається з розрахунку: відтік в кількості триразового повітрообміну, подача в кількості відтоку плюс обсягу повітря для горіння.

Влаштування вентиляції приміщення з газовим котлом

ідеальна вентиляція котельні

• Природна і механічна за принципом тяги;
• Витяжна, припливна і комбінована за призначенням;
• Канальна і безканальна по конструктивному рішенню.

При обладнанні вентиляції приміщення з газовим котлом з відкритою камерою згоряння враховується наступне:

• У приміщенні з газовим котлом обладнується вентиляційний димохід для відведення чадного газу на вулицю;
• Влаштовується загальна система витяжної вентиляції з приміщення з газовим котлом;
• Забезпечується припливна вентиляція в котельні для газового котла, що поставляє свіже повітря і кисень з вулиці.

Як припливної вентиляції для приміщення з газовим котлом цілком підійдуть щілини в вікнах і дверях, зазори, через які в приміщення може проникати повітря. Особливо це стосується приватних будинків, де під котел відводиться окрема кімната.

Якщо приміщення зачиняється герметично, потрібна спеціальна система і припливна вентиляція для газового котла.

При виборі обладнання слід враховувати потужність котла, в іншому випадку витрати на установку газової вентиляції не виправдають себе. Подача кисню повинна бути достатньою для підтримки нормального полум'я. Інакше на теплообміннику накопичується кіптява, зменшується теплопродуктивність. Якщо в приміщенні з газовим котлом не забезпечений приплив повітря, в ньому розряджається атмосфера. Падає рівень кисню, може з'явитися зворотна тяга, тобто продукти горіння потягнуться в приміщення. Небезпечна ситуація, коли котел встановлений на кухні. Поглинаючи кисень, він викличе у людей кисневе голодування: різь в очах, головний біль, нездужання.

Підраховуючи приплив повітря, враховують і обсяги приміщення, в якому встановлений котел.

Принцип руху повітря

При механічній тязі повітря приводиться в рух вентилятором. Він розташовується в вентиляційну решітку на вході воздуховода в приміщення. При природній тязі повітря рухається за рахунок різниці тиску на вулиці і в приміщенні. І навіть при наявності хорошої природної тяги не зайвою буде установка маленького витяжного вентилятора, який підтримає рух повітря.

Якщо обладнати механічний приплив повітря, то в приміщенні створюється підвищений тиск і відпрацьоване повітря виштовхується через повітропровід.

Витяжна вентиляція працює за рахунок примусового видалення відпрацьованого повітря.

Існує ще один вид вентиляції газової котельні - припливно-витяжна або комбінована. В даному випадку це поєднання описаних раніше систем.

Канальна або безканальна вентиляція

Безканальна вентиляція для газового котла в приватному будинку є отвори в стелі або стінах. Отвори з'єднують прилеглі один до одного приміщення. Наприклад, між ванною кімнатою та туалетом робиться отвір, а з туалету виводиться вентиляційний канал назовні.

Канальна вентиляція приміщення з газовим котлом це складна система вентиляційних труб, проведених по дому. Такий тип найбільш актуальний для вологих і запилених приміщень.

Перетин труб і їх розташування повинен розраховувати фахівець.

Монтаж вентиляції в приміщенні з газовим котлом

план котельні приватного будинку

Зробити вентиляційну систему кухні з газовою плитою або котлом не так вже й складно. З цим впорається будь-який господар, який має базовий набір інструментів і деякі навички.

витяжна вентиляція

Для пристрою витяжної вентиляції газового котла знадобиться:

• вентилятор (краще зі зворотним клапаном, щоб в квартиру або будинок не проникав повітря із зовні);
• вентиляційна решітка;
• труба-повітропровід з ПВХ відповідного до вентилятора діаметра.

схема припливної установки для приміщення з газовим котлом)

• Позначте гуртком місце, де буде отвір для воздуховода. Діаметр кружка зробіть трохи більше;
• За допомогою перфоратора просвердлите отвори з малим кроком по колу і одне в середині;
• Акуратно, молотком і зубилом вибийте середину і отримаєте круглий отвір, в який вставляється труба;
• Щілини між трубою і стіною закладіть піною або розчином;
• Встановіть витяжний вентилятор;
• Останній крок - прикріпіть вентиляційну решітку, яка додасть конструкції закінчений вигляд і захистить житло від комах і сміття.

Приточна вентиляція

Під час обладнання припливної газової вентиляції в приватному будинку слід враховувати кілька найважливіших правил.

Основа системи - це припливна установка. Вона приймає повітря з вулиці, фільтрує, охолоджує або зігріває і подає в приміщення. Для квартири або житлового будинку підійде обладнання невисокої потужності побутового призначення. Головний плюс такої вентиляції - тиха робота і забезпечення повного комфорту в приміщенні.

Найпростішим варіантом припливної установки служить припливний вентилятор. Він встановлюється з поступовим зниженням дози.

Вентиляція для газової колонки

сталеві повітроводи гармонійно вписуються в сучасний інтер'єр

Основна вимога до вентиляції для газової колонки - наявність димоходу. Його роблять з металевої гофротруби, сталевий або газоходу. Найбільш ефективним вважається коаксіальний димохід, тому такий варіант вентиляції газової колонки користується великим попитом. Це надійна система, безперебійно працює багато років без збоїв і неполадок. Особливості димоходу залежать від потужності газової колонки.

Будь димохід для колонки включає:

• захисний зонт (вінчає конструкцію);
• власне трубу (роблять з термоізоляцією або без);
• патрубок прохідний відокремлює трубу від стіни будинку;
• Кріплення-кронштейни;
• хомути встановлюються на з'єднаннях ділянок труби;
• перехідник від труби до колонки;
• ревізійне вікно щоб перевіряти стан димоходу;
• ємність для конденсату.

Важливо, щоб протягом усього димоходу внутрішній діаметр його був однаковий, параметри вказані в інструкції до колонки. Загальна довжина димоходу від 4 метрів. Важливо врахувати кліматичні умови, в холодному кліматі краще утеплити димохід. При установці в приватному будинку вентиляції для газового котла або колонки кінець димоходу виводиться на 1 м вище даху.

Вимоги до димоходу газової колонки

Димохід повинен бути виконаний з урахуванням всіх вимог СНиП;

До газовій колонці повинно проводитися через власний димохід;

Слід забезпечити герметичність відведення диму, в іншому випадку можливі витоку газу;

Матеріал для димоходу повинен бути стійким до впливу вологи і температури;

Димохід повинен бути жорстко і міцно укріплений на стіні, без провисань;

Головне, чого необхідно досягти при монтажі вентиляції для газової колонки це рівномірність тяги. Найлегше домогтися її, використовуючи гладкі труби з круглим перетином;

Основний показник для вибору діаметра димоходу - це розміри вхідного отвору;

Димохід встановлюється вертикально, що забезпечує відмінну тягу;

У нижній частині димоходу обладнується люк для ревізії, одночасно через нього відводиться конденсат.

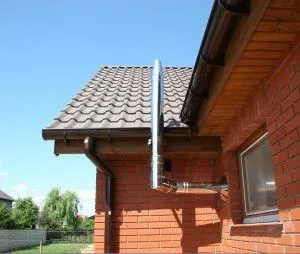

Монтаж димоходу для газової колонки

• Прохідний патрубок встановлюється в стіну, зовні до нього кріпиться поворот на 90 градусів. Зсередини прикріплюється сама колонка;
• Зовні встановлюється труба димоходу. Це робиться послідовно, по одному патрубку від низу до верху. Місця з'єднань зміцнюються хомутами;
• Рівномірно розподіляємо кріплення по довжині труби і кріпимо їх до стіни. Оптимальна відстань між кріпленнями 2 м. Труба не повинна прогинатися;
• На верхівку встановлюємо парасольку, а в самій нижній частині труби оглядове віконце;
• По закінченню монтажу перевіряємо тягу. До димоходу підносимо запалений сірник. Якщо полум'я хилиться в трубу, робота виконана якісно.

Вентиляція кухні з газовою плитою

Природна вентиляція для газових плит, обладнана в усіх багатоквартирних і приватних будинках, найчастіше не виконує свого призначення. Причини в неправильному проектуванні, помилки будівельників, відсутність обслуговування і чищення. Найпростіший тест - чи працює на кухні з газовою плитою вентиляція: викурите сигарету в приміщенні і поверніться в нього через 15 - 20 хвилин. Сильний запах диму? Значить, вимоги до вентиляції кухні з газовою плитою не виконуються і пора вдосконалювати систему.

Вимоги до вентиляції кухні з газовою плитою

Для забезпечення достатнього повітрообміну приміщення з газовою плитою треба виконати такі вимоги до вентиляції кухні з газовою плитою СНиП 42-01:

• Висота стель більше 2 м 20 см;
• Наявність вентиляційного каналу або вікна з відкривається кватиркою в верхній частині;
• Під дверима або в нижній її частині щілину або отвори загальною площею від 25 кв. см.

відтік повітря

Найпоширеніший спосіб нормалізувати вентиляцію над газовою плитою - встановити витяжку. Вентилятор витягне повітря, що піднімається над поверхнею, запахи їжі і чадний газ. А широкий парасольку витяжки направить пари прямо в повітропровід. Таким чином, витяжка забезпечує примусову витяжну вентиляцію кухні з газовою плитою. Вартість витяжок варіює у великих межах і залежить від потужності, додаткових функцій, дизайну і виробника.

Існує два типи витяжок:

• з фільтрацією і рециркуляцією повітря;
• з відведенням відпрацьованого повітря назовні.

Витяжки першого типу можна назвати частиною вентиляційної системи, адже вони ніяк не беруть участь в воздухообмене. Зате другі повноцінно забезпечують відтік відпрацьованого повітря. На місце якого з вулиці затягується свіжий. Але якщо в кухні з газовою плитою встановлено пластикові вікна, припливна вентиляція вимагає додаткових заходів.

Потужність витяжки підбирається за формулою:

Про - обсяг повітря в кухні, обчислюється так:

H - висота приміщення, L - довжина приміщення, S - ширина приміщення.

Згідно з нормативними документами, в житлових квартирах багатоквартирних будинків дозволяється облаштовувати механічну вентиляцію для газового котла системи приплив-видув, без порушення роботи загальдомовий вентиляції. Тобто, не можна виводити повітропровід витяжки в шахту, повністю перекриваючи вентиляційну решітку. В іншому випадку при вимкненому витяжці вентиляція в приміщенні газового котла або кухні функціонувати не буде.

Проблема вирішується за допомогою спеціальної вентиляційної решітки, що має вихід для круглого воздуховода.

приплив повітря

Подача свіжого повітря, необхідного для нормальної роботи газового обладнання і самопочуття людей, проводиться приточними пристроями.

На ринку представлені наступні типи припливних пристроїв для вентиляції газової плити в приватному будинку або квартирі:

• Віконний припливне клапан. Вбудовується в стулку пластикового вікна, працює автоматично або в ручному режимі. Схильний до обмерзання в особливо люті морози;
• Стіновий припливне клапан. Перед встановленням зверніть увагу отвір в зовнішній стіні. Є моделі з фільтрацією повітря, може бути автоматичним;
• Провітрювач. Навішується на нижню стулку пластикових дверей, працює від мережі. Не тільки фільтрує припливне повітря, але і прогріває його.

Будь-яке з перерахованих пристроїв для припливної вентиляції кухні з газовою плитою або котлом можна встановити самостійно, використовуючи наші рекомендації.
