ВЧШГ труби

ВЧШГ труби - оптимальний вибір для облаштування водопроводу і каналізаційних систем. Для виготовлення використовують особливий високоміцний чавун з кулястим графітом (звідси абревіатура ВЧШГ). Усередині виробів наносять цементно-піщане покриття. Такі деталі відрізняються за експлуатаційними характеристиками в кращу сторону в порівнянні як зі звичайними чавунними (з сірого чавуну), так і сталевими.

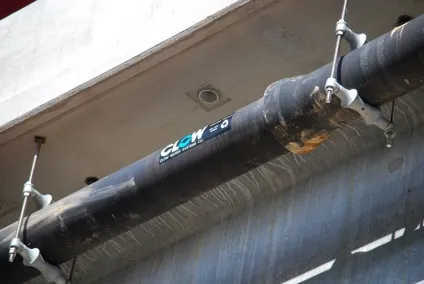

Труби з високоміцного чавуну мають високі експлуатаційні характеристики, відрізняються міцністю і добре піддаються обробці

ВЧШГ: що це таке і в чому його плюси

Патент на ВЧШГ був виданий американцеві К.Д.Міллісу в 1949 році. Куляста форма графіту в розплаві чавуну дозволила значно змінити його властивості. Новий матеріал виявився надзвичайно вигідним завдяки поєднанню певних параметрів:

фізико-механічних;
експлуатаційних;
економічних.

ВЧШГ успішно потіснив сірий чавун за рахунок більшої міцності і пластичності. На відміну від сталі, новий матеріал практично не давав тріщин і слабо піддавався корозії. Його застосування замість стали і кольорових металів дозволяло значно заощадити на вартості матеріалів. ВЧШГ виявився недорогий у виготовленні. Інші достоїнства, що пояснюють поширення матеріалу:

стійкий до циклічних навантажень;
висока пластичність;
добре піддається обробці різанням.

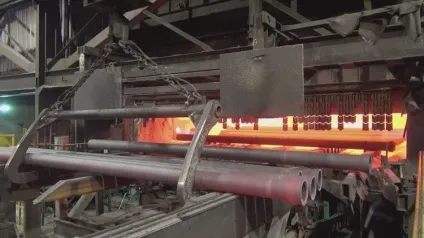

Застосування труб з міцного чавуну замість сталевих дозволяє суттєво економити кошти

Корисно знати! Радянський ГОСТ на високоміцний чавун 7293-85 діє понині. Він поширюється, крім ВЧШГ, також на ВЧВГ, де графіт представлений в вермікулярним формі.

Спосіб виробництва та технічні характеристики ВЧШГ труб

Сірий чавун застосовували для прокладки трубопроводів і систем каналізації з середини XIX століття. Довговічність матеріалу, як головна його цінність, знижувалася крихкістю чавуну. А крихкість зумовлювалася пластинчастої формою вуглецю (графіту). Застосування лиття з використанням магнієвого процесу дозволило надати графіту кулясту форму (овальну, сферичну). Сірий чавун розігрівається до температури 1480-1538º С. Додавання спеціальних магнієвих присадок (лігатур) надає графіту сферичну форму. Отримані після термічного відпустки виливки зберігають гідності звичайного сірого чавуну:

слабку схильність до корозії;
високу міцність при стисненні;
стійкість до циклічних навантажень.

Крім цього, високоміцний чавун знайшов цілий ряд переваг, властивих стали:

ударостійкість;
Міцність на розрив;
пружність;
відносне подовження.

Маленькі кульки графіту виключили появу тріщин і інших дефектів в ході лиття. Новий матеріал позбувся крихкості попередника. Високоміцний чавун виявився ковким, пластичним.

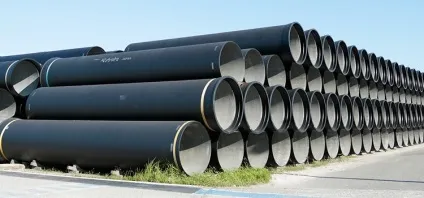

Технологія виробництва дозволила трубах з ВЧШГ позбутися крихкості, яка в значній мірі обмежує застосування таких виробів

Внутрішнє покриття труби ВЧШГ з цементно-піщаного розчину створює активний і пасивний захисний бар'єр. Шар розчину ізолює внутрішні стінки вироби і забезпечує пасивний захист. Процес гідратації цементу являє собою активний захист. У порах цементу утворюється насичений розчин гідроксиду кальцію. З'являється Субмікроскопічні покрив з оксидів заліза. Він ізольований цементним розчином від водного потоку і зупиняє процес корозії.

Цементно-піщане покриття (ЦПП), нанесене на внутрішню сторону вироби, дає не тільки протидія корозії. Воно позитивно позначається на гідравлічних властивості труб. Внутрішнє облицювання не дозволяє утворитися відкладенням і нальоту. В процесі експлуатації ЦПП відзначається ефект самосонаціі (самоущільнення). ЦПП стає більш міцним і щільним. Воно краще протидіє корозії і забезпечує високий коефіцієнт прохідності потоку рідини.

Оберігаючи внутрішню поверхню від впливу агресивних рідин використовують високоглиноземний (сульфатостойкий) цемент. ЦПП на його основі забезпечує високу опірність до абразивного впливу, стирання. Воно виявляє значну стійкість до хімічних складів.

Важлива інформація! Термін служби ВЧШГ труб становить сто років. Їх застосовують тоді, коли неможливо використовувати конструкції з інших матеріалів в силу технологічних, технічних або економічних показників.

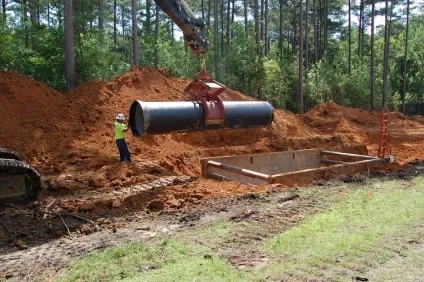

Труби ВЧШГ використовуються для прокладки різних магістралей, в тому числі і підземних комунікацій

Які технічні характеристики зумовили широке застосування ВЧШГ труб? До них слід віднести:

Умови зберігання

Іноді виникає необхідність відправити чавунні ВЧШГ труби на зберігання. Перед відправкою на складування вироби слід перевірити. Виявлені зовнішні пошкодження або дефекти внутрішнього покриття - усунути. Складують відповідно до загальних правил зберігання металопрокату. Укладають в штабелі по діаметру на рівну поверхню. Штабель не повинен перевищувати по висоті 2,5 м. Вкрай важливо, щоб термін зберігання чавунних труб в штабелі був мінімальним. Інакше виникають тріщини у внутрішньому покритті, скорочується термін служби виробу.

особливості монтажу

Високоміцні труби з кулястим графітом монтують методом послідовного нарощування. При цьому строго дотримується запроектований профіль трубопроводу.

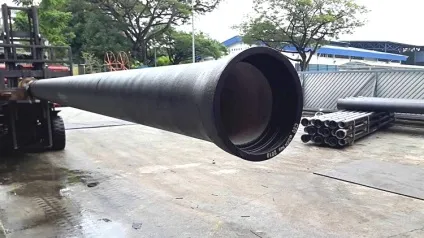

Труби можуть бути з'єднані методом послідовного нарощування, коли рівний край наступної труби вставляється в розтруб попередньої

Важливо! Якщо потрібно вкоротити трубу, то заокруглені її гладкий кінець. Або виконують фаску 5 x 30 °.

Перед початком монтажу зовнішня і внутрішня поверхні труб і фланцевих частин очищаються від забруднення, сторонніх предметів. Пристосування для захоплення і опускання в траншею монтованих з'єднань повинні забезпечувати збереження частин трубопроводу. Неприпустимо, щоб вироби вдарялися одне про одного, по твердих предметів, щоб уникнути деформацій.

Ущільнювальне гумове кільце в розтрубному кільцевому пазі дозволяє здійснити ущільнення при стикуванні труб. Для цього проводиться радіальне стиснення кільця ущільнювача. Перевіряється правильність розміщення його гребеня.

Монтаж ВЧШГ труб під з'єднання «Tyton»

Зручно визначати межі монтажу гладкого кінця в розтруб при використанні розтрубного з'єднання «Tyton». Для цього на трубах нанесена спеціальна мітка. Для інших типів з'єднань спеціальна мітка не завдається.

Внутрішня поверхня кільця ущільнювача і зовнішня поверхня гладкого кінця чавунної труби до спеціальної мітки покривається тонким шаром мастила. Важливо не допустити потрапляння мастила між кільцем ущільнювача і внутрішньою поверхнею труби.
