Валкодера (енкодер), просто звичайний непоганий валкодера

Коли я замовив собі плату для лабораторного блоку живлення, то вирішив потурбуватися і валкодера для нього, так як рідний був упаяний в плату і випоювати його вже дуже не хотілося.

Взагалі це не повноцінний огляд, а скоріше невеликий відгук про товар і продавця, так би мовити мікрообзор.

Валкодера купувалися для плати з цього огляду mysku.ru/blog/aliexpress/24986.html. на момент покупки ціна була 1.1 за пару. Один для власне самої плати, що б встановити на передню панель і не випоювати рідний, тим більше що вони прекрасно поєднуються паралельно і не заважають один одному, другий про запас або для наступних виробів.
Взагалі спочатку думав зробити огляд спільно з оглядом лабораторного блоку живлення, але він вийшов і так дуже великий, тому зробив окремо.
У нас в магазинах такі валкодера стоять рази в 2 дорожче, а так як терміновості ніякий не било, то замовив на Алі. Продавець відправив без треку, що при такій ціні мене ну ніяк не бентежило, тим більше що він майже відразу після замовлення надіслав повідомлення, що мовляв вибачте, відправив без треку, але не хвилюйтеся, все буде в кращому вигляді. Все і справді прийшло в отличном состоянии за що йому було поставлено 5 зірок і залишений хороший відгук.

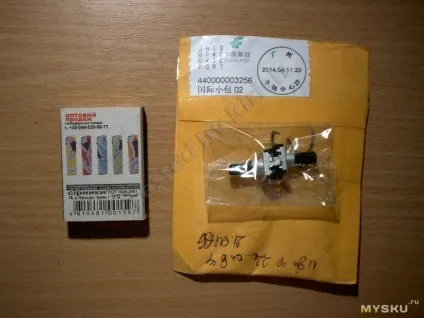

Прийшли вони в досить великому для них жовтому конвертику, всередині були запечатані в пакетик з клеїться смужкою, все акуратно, жодного зауваження.

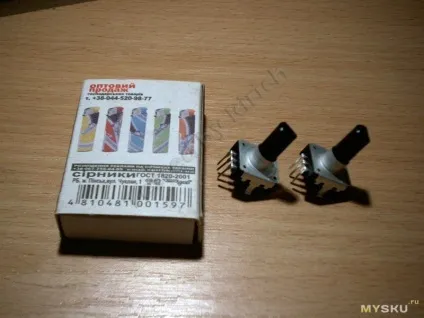

Валкодера найпростіші, без кнопки, простіше напевно вже й не буває, але частенько для різного роду виробів важливіше, що він недорогий і не шкода його і зіпсувати, хоча зараз думаю що треба було все таки з кнопкою брати.

Валкодера на 24 положення, працює чітко, без збоїв і глюків.
Ось всередині порожня, на фото це погано видно, але всередині отвір до фаски під установку ручки.

Власне саме цей отвір і наштовхнуло мене на цікаву ідею вмонтувати в ручку регулювання індикацію включення пристрою.

Доопрацювання просто для душі і хорошого настрою.

Отвір в валу просто відмінно підходило для 3мм світлодіода, крім того сам валкодера встановлюється трохи вище над платою завдяки виступам по кутах корпусу так, що світлодіод підходить не тільки по діаметру, а й по висоті.

Світлодіод був куплений підвищеної яскравості і з вузьким кутом пучка світла. Насправді він зелений, фото спотворює колір, хоча як то кажуть - на смак і колір всі фломастери різні, кожен підбере під себе. Там, де я його купував, він обзивався HL-308H203BC, даташит - kosmodrom.com.ua/data/light/pdf/133.pdf
Дивно що коли вибирав, то просто дивився як світять, а коли заліз подивитися які ще є 3 мм світлодіоди, то побачив там же в продажу світлодіоди з яскравістю 8.2 cd, до слова цей заявлений як 3.5 cd.

Далі все гранично просто, беремо пару свердел, я використовував 2.1 і 2.5 мм, спочатку проходимо маленьким, потім великим, після цього раззенковиваем трохи отвір за допомогою зенковки. З торця вала є поглиблення, мабуть від термопласт автомата, свердло постійно норовить звалитися в нього, на фото видно, що йому це трохи вдалося. Як варіант можна насверліл спочатку ще більш тонким свердлом, ну да не мені вчити радіоаматорів свердлити.

Світлодіод через отвір видно досить непогано.

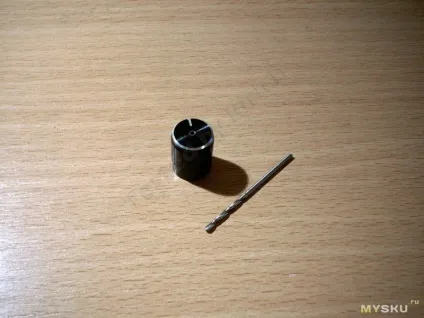

Далі зробив отвір діаметром 1.5мм в ручці.

Ось і все, спочатку думав вставити в ручку або шматочок матовою плівки, або залити ніж то білим, але світлопрозорим, але як показала практика видно світло досить непогано. У пристрої світлодіод підключений через резистор 180 Ом до 5 Вольт харчування, на світлодіоді падає близько 2.5 Вольта, соотв ток близько 13мА. На фото ток менше.

мінуси
За кавою не бігає, більше не виявлено.

Взагалі практика покаже що буде з ними далі, коли свердлив, то у мене трохи Закусило свердло на виході, ну власне вирішив поекспериментувати і покрутив його з пів хвилини на 600 об / хв, на мій погляд на них це ніяк не позначилося, працює як працював .

Огляд написаний скоріше як невеликий відгук про непоганому товар і нормальному продавця, сподіваюся що це буде кому небудь корисне.

Як доповнення додаю макроси даного валкодера для Sprint-Layout 3 і 6
yadi.sk/d/8iflnQAJTynVs

P.S. А взагалі я дуже радий, що у нас багато людей цікавиться електронікою.
