В’язка арматури монолітної плити фундаменту і перекриття технологія і БНіП

Все частіше в будівництві приватних будинків і інших об'єктів застосовуються монолітні плити фундаменту на весь будинок або плити перекриттів, які відливаються безпосередньо на будівельному майданчику. Причиною цього є практичність, зниження витрат на будівництво, а також високі експлуатаційні характеристики монолітних армованих бетонних конструкцій.

Якщо проект будинку і плити розраховується проектувальниками, а бетон поставляється з заводу, то на частку будівельників перепадає найвідповідальніша робота - в'язання арматури монолітної плити фундаменту і перекриття і заливка. Саме якість виконання закладає міцність і довговічність конструкції.

Особливості армування монолітних плит

Бетон сам по собі крихкий, з нього неможливо спорудити плиту великої площі або протяжності так, щоб вона не тріснула навіть під власною вагою, і при цьому не було потрібно збільшувати її товщину. Доповнити властивості бетону допомагає армування сталевою або полімерної арматурою. з якої складається скелет майбутньої конструкції.

Арматура - прути стали або полімеру упереміш зі скло-або базальтовим волокном забезпечують монолітній плиті пружність і значну свободу деформації без руйнувань бетону.

На арматурі тримається плита при поперечних зусиллях, які складають левову частку всієї корисного навантаження.

З прутів строго розрахованої товщини збирається скелет, каркас майбутнього армування. Це одна або кілька площин, в яких відрізки арматури укладаються хрест-навхрест і утворюють сітку. Площині, якщо їх декілька, перев'язуються один з одним поперечними вертикальними стійками.

Вся ця конструкція повністю заливається бетоном з опалубки так, щоб мінімальна відстань від будь-якої грані плити до внутрішньої арматури становило не менше 20 мм. Остання вимога в першу чергу відноситься до сталевої арматури.

Використовується чорний метал, який при наявності кисню і водяної пари починає іржавіти, саме тому не допускається виходу арматури в монолітних плитах за винятком спеціально підготовлених заставних елементів.

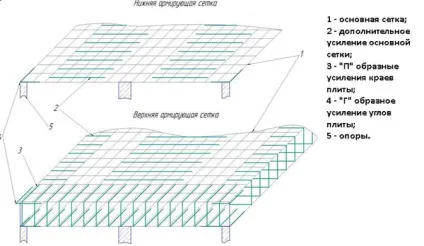

Конструкція армування, матеріали, крок укладання прутів, розмір осередків визначає проектувальник виходячи з розподілу і величини навантаження, які будуть впливати на плиту. Визначальними є варіант опори плити на стіни або грунт, постійні навантаження у вигляді перегородок або стаціонарного обладнання і так далі.

Підбирається діаметр арматури для кожної ділянки і для місць, де потрібне додаткове посилення, визначається спосіб в'язки каркаса і допустимі відхилення. Останні два пункти в обов'язковому порядку перевіряються відповідно до вимог стандартів.

Вимоги СНиП та ГОСТ

схема і пристрій обв'язки

З приводу зведення монолітних будівель, плит фундаменту і перекриттів діють стандарти і вимоги, що охоплюють практично всі можливі варіанти використання бетонних монолітних споруд та елементів.

Двома ключовими документами для армованих плит є:

У них обумовлюються марки бетону, процес підготовки майданчика опалубки, варіанти в'язки і збірки армирующего каркаса і підсилень, порядок установки закладних елементів.

Власне щодо конструкції армування немає особливих вказівок, так як розрахунки виконуються індивідуально в кожному проекті виходячи з поставлених завдань.

Особливо строго в стандартах вказуються допустимі відхилення від встановлених проектом розмірів і відстаней між прутами арматури.

По в'язанню арматури для монолітних плит вказується кілька правил:

• В одній площині перехресна арматура повинна укладатися в суворій відповідності з встановленим проектом кроком.

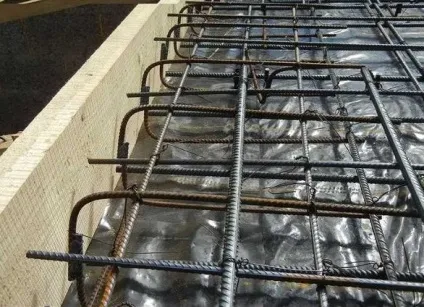

• В'язка арматури по всьому перетину здійснюється тільки по периметру всієї конструкції і по кордонах посилення, закладних елементів або підготовлених прорізів. В іншому обсязі армирующего каркаса перетину в'яжуться в шаховому порядку.
• Сонаправленнимі прути при укладанні декількох шарів армування зміщуються відносно один одного так, щоб у верхній проекції прути одного ряду розташовувалися між прутами другого.
• Ключова вимога СНиП стосується стикування арматури. Обов'язково формується перехлест протяжністю від 35d до 75d, де d - діаметр використовуваної арматури.
• У місці перехлеста перев'язка здійснюється кілька разів з відстанню не більше 10см для додання жорсткості і міцності каркасу, особливо якщо він спочатку збирається на підготовленому майданчику, а після транспортується до місця установки.

Звичним кроком для розподілу арматури під монолітну плиту становить 150х150 мм або 200х200 мм, однак можуть бути відступу від цих розмірів у залежності від вимог проектної документації.

В'язку арматури можна виконувати за всіма перетину. проте досить виконати її в шаховому порядку зі зміщенням в різних площинах і тільки по периметру в кожному перетині.

технологія

Зварювання арматури застосовується рідко і лише у виняткових випадках при зведенні великих монолітних споруд.

Важливо знати, що зварювання в точці з'єднання арматури послаблює матеріал, робить його нестійким до навантажень і піддає додатковому ризику прискореної корозії.

У приватному і малоповерховому будівництві залишається тільки варіант перев'язки арматури дротом або іншими механічними кріпильними матеріалами.

Для в'язки арматури використовується:

• Спеціальна обпалена сталевий дріт діаметром від 0,8 до 1,5 мм. Відпал дроту надає їй в'язкість і м'якість, за рахунок чого її можна крутити і пов'язувати навіть вручну;
• Готові затискачі з необпаленої сталевого дроту для перехресних з'єднань арматури;
• Полімерні затискачі і стяжки.

Більшого поширення набула в'язальний відпалений дріт, але більше як історична даність, прискорити процес в'язки дозволяють саме полімерні затискачі або готові підпружинені хомути сталевого дроту.

Завдання в'язки каркаса армування полягає в наступному:

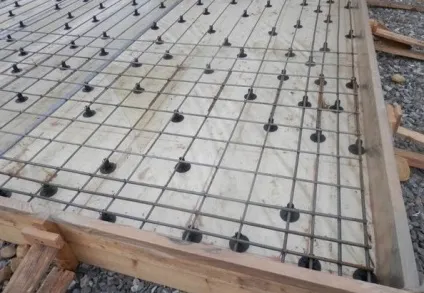

1. За підготовленому майданчику розмічаються межі майбутньої монолітної плити із зазначенням всіх кордонів і кутів. Далі закладається бобишки - спеціальні фіксатори, підставки, на яких розкладається перший шар арматури, щоб витримати задану відстань від нижньої межі заливається плити, так щоб арматура повністю була закрита бетоном;
2. Укладається арматура спочатку по одному напрямку, до того ж з обов'язковим перетином в точках, де арматура складається для покриття всієї довжини;
3. Розподіляються поперечні вертикальні елементи для зв'язку з подальшими шарами армування;
4. В'язка виконується по всіх точках потрійного перетину, де є вертикальні поперечні стоки, по всьому периметру армування і всередині в шаховому порядку або в кожному перетині;
5. Далі встановлюються бобишки для другого ряду армування. Вся процедура повторюється, тільки за умови, що шаховий порядок в'язки в центральній частині плити буде зміщений по відношенню до першого ряду по діагоналі.

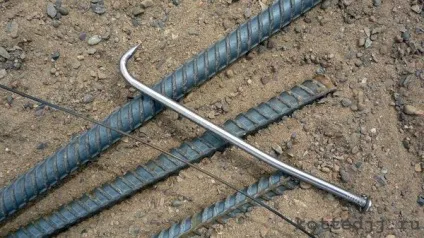

Найпростіший і доступний для виконання варіант в'язки. Використовується гачок з товстої міцної сталевого дроту (підійде навіть цвях для шиферу) спеціальної форми. Кінець у гачка загострений, сам вигин гачка приблизно з діаметром розвороту в 3см і виходом кінцівки на 3-4 см.

Ручка гачка робиться поворотною і зміщеною щодо гака в сторону так, щоб вони не розташовувалися на одній осі.

Виготовити гачок для в'язання можна і самостійно, проте краще придбати готовий інструмент в будь-якому будівельному магазині.

Покупної варіант буде міцніше, надійніше і неймовірно зручніше, так як вже давно знайдена зручна ергономічна форма інструменту і варіант хваткою ручки, щоб не втомлювалася кисть руки.

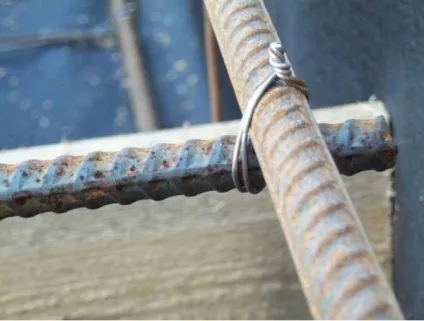

Для в'язки використовується відрізок дроту приблизно 20-25 см. Його складають навпіл і після ще раз посередині згинають під кутом 90 градусів. У підсумку виходить вигнутий гачок з одного боку з петелькою і двома вільними кінцями на іншій стороні.

Дріт поддевается під місце перетину або перехлеста арматури. Гачок зачіпається в петельку на дроті так, щоб його кінчик зачепився за другу кінцівку. Якщо кілька разів прокрутити гачок навколо осі, то кінці дроту скручуються і затягують петлю навколо арматури.

Останньою дією стирчить відрізок дроту загинається до площини каркаса, щоб вона ні в якому разі не виступала за переділи обсягу боронування. Якщо цього не зробити, то який виступив метал з часом буде іржавіти, що відіб'ється на міцності плити і навіть проступить через подальшу чистову обробку.

Як вдосконалення в'язки крючком використовуються і інші варіанти:

• Гачок робиться з прямою основою і затискається в патроні шуруповерт або дриля з обмежувачем зусилля. Протягнувши гак в петельку проводок, можна швидше закручувати і затягувати її, при цьому орієнтуючись по зусиллю на обмежувач шуруповерта. Це прискорить процес в'язки приблизно вдвічі;
• У продажу є напівавтоматичні гачки для в'язання арматури. Це гачок із сталевого дроту, закріплений на товстому циліндричному валу, у якого є спеціальна спіральна різьблення з великим кутом нахилу. Ручка розроблена спеціально під цю різьбу. Зачепившись гаком за петельку і потягнувши ручку на себе, вал прокручується навколо осі, затягуючи дріт.

Примітно, що в'язка виходить акуратніше, ніж в попередніх варіантах за рахунок стабільного натягу. Однак користувачі нарікають на недовгий термін служби таких напівавтоматичних гачків.

пістолетом

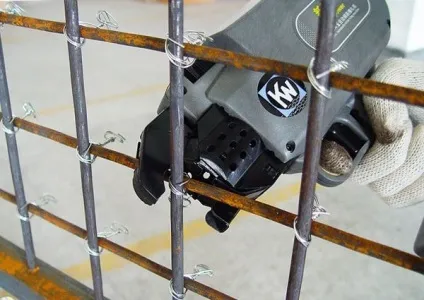

Навіть в'язку арматури вже встигли повністю автоматизувати. Обгорнути місце перетину арматури дротом, стягти кінці і скрутити їх, цілком можна виконати це за 0,5-0,8 секунди, якщо використовувати спеціальний пістолет.

Дріт для в'язки подається з бобіни на спеціальні клешні захоплення, які наголошують в перехрестя арматури. Далі досить натиснути на курок і через долі секунди в'язка закінчена.

Форма і повторюваність в'язки у пістолета ідеальна. Сила натягу і витрата дроту регулюються, так що недоліків у такого підходу немає, крім високої вартості самого обладнання.

Пістолет обійдеться підряднику або господареві споруджуваного будинку приблизно в 35-50 тис. Руб. При необхідності можна знайти магазини або фірми, здатні запропонувати пістолет в оренду, що буде куди економніше.

Всі роботи по в'язанню каркаса під монолітну плиту виконуються з пістолетом на порядок швидше, ніж вручну. Фактично те, що зробить бригада працівників з гачками за 10 днів, з пістолетом одна людина встигне за одну зміну.

дротяними зажимами

Головне завдання полягає не в міцному скріпленні арматури, а в утриманні її на місці без зрушень до заливки бетоном.

Замість обпаленої дроту можна використовувати підготовлені затискачі. Виготовляються вони з пружні сталевого дроту товщиною до 2 мм.

Дріт обертають навколо двох труб діаметром трохи більше арматури. В результаті має вийти зажим у вигляді згорнутого навпіл відрізка з загнутими двома вільними краями по колу.

Досить зачепити дротом один із прутів на перетині і, перегнув через поперечну арматуру, зачепити знову за перший прут. Існують готові форми для затискачів на випадок потрійного перетину і для зв'язки арматури внахлест.

пластиковими стяжками

Зовсім не обов'язково використовувати сталевий дріт і в'язати її гачком або кусачками. Вже широко поширені і всюди доступні пластикові стяжки довжиною від 50 мм до метра, які легко затягуються вручну і при цьому забезпечують надійну фіксацію.

Довгі стяжки краще обертати по одному разу з кожної сторони перехрестя арматури і після затягувати, проте навіть діагонального обхвату вистачить по міцності. Ідеальним рішенням пластикові стяжки будуть в разі армування монолітної плити полімерної арматурою.

Робота по в'язанню каркаса з арматури для заливки монолітних плит фундаменту і перекриттів оцінюється окремо від загальних робіт з облаштування опалубки або заливки і догляду за бетоном.

В середньому вартість робіт по в'язанню вручну може обійтися або як 40% від вартості арматури, або в межах від 3500 до 7500 тис. Руб. за тонну арматури.

Ціна сильно залежить від конструкції каркаса і його складності, так що докладні розцінки професійні монтажники зможуть озвучити, тільки відвідавши об'єкт і ознайомившись з проектною документацією.

Самостійна в'язка арматури включає в себе вартість в'язального дроту і інструменту. Важливим фактором стає і час, витрачений на роботу.

Так якщо використовувати пістолет, то впоратися можна за одну зміну або за кілька, проте вартість навіть оренди інструменту обійдеться недешево. Дроту піде приблизно в два-три рази більше. Зате результат буде найякіснішим.
