Утеплення труб опалення своїми руками в підвалі, на горищі і на вулиці

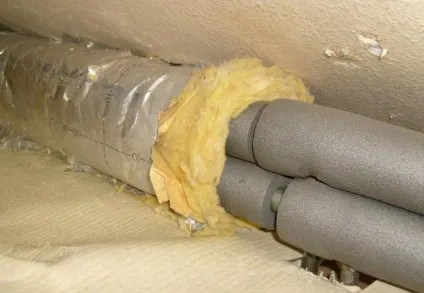

Спінений поліетилен і мінеральна вата - відмінне утеплення теплотраси на горищі

Добрий день. Сьогодні хочу розповісти про те, як своїми руками утеплити труби опалення всередині і зовні будівельних об'єктів. Тема представляє чималий інтерес, так як правильна теплоізоляція дозволяє знизити рівень тепловтрат при транспортуванні теплоносія від термогенератора до опалювального приладу. Сподіваюся, інструкції, наведені в цій статті, будуть вам цікаві і корисні.

Кілька слів про актуальних методах утеплення

Утеплені труби для опалення застосовуються в тому випадку, якщо траса проходить зовні будівельного об'єкта або по госпбудівлі, горищах, підвалах і іншим нежитловим приміщенням. Ізолювати труби в житловому приміщенні немає необхідності, так як трубопровід вивільняє тепло в навколишнє середовище і виконує функцію опалювального радіатора.

На фото шкаралупа з пінополіуретану зі світловідбиваючої фольгованої поверхнею

На даний момент відомо чимало різновидів теплоізоляційних матеріалів і способів їх застосування. Трубопроводи, в залежності від їх конфігурації і розташування ізолюються пінополістиролом, спіненим поліетиленом, спіненим каучуком, мінеральною ватою, фольговані утеплювачами і т.д.

Актуальні способи утеплення трубопроводів відрізняють такі характеристики як теплопровідність готового результату, температурний діапазон, при якому можлива довготривала експлуатація утеплення і, звичайно ж, ціна.

На жаль, не всі методи утеплення трубопроводів доступні для виконання своїми руками. Тому в своєму огляді розповім про тих технологіях, з якими сам стикався і результатом яких залишився задоволений.

Отже, що розглянемо в цій статті?

• Застосування рідких ізоляційних складів;
• Застосування пінополіуретану;
• Застосування мінеральної вати;
• Застосування ізолюючої шкаралупи.

Застосування обмазувальної рідкої ізоляції на теплотрасі

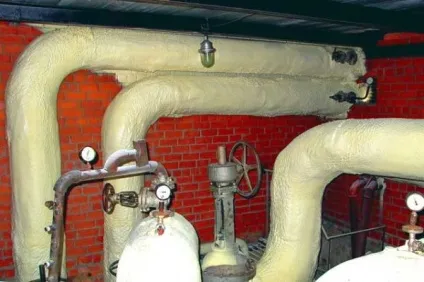

Теплотраса, покрита обмазувальної ізоляцією на основі перліту

Найпростіше в реалізації утеплення труб опалення в підвалі, на горищі і в госпбудівлі виконується за допомогою рідких обмазок. таких як «БРОНЯ КЛАСІК» (надтонка теплоізоляція).

Засіб призначений для нанесення на полімерні і металеві поверхні при температурі навколишнього середовища не менше + 7 ° С. Зберігання матеріалу допускається тільки при плюсовій температурі. Експлуатація матеріалу допускається в температурному режимі від + 200 ° С до -60 ° С.

Відповідно до заяв виробника експлуатаційний ресурс ізоляції становить не менше 15 років.

Стандартна п'ятилітрова упаковка кошти «БРОНЯ КЛАСІК»

Інструкція утеплення трубопроводів приведена на наступній схемі.

Технологія нанесення обмазувальної ізоляції

Розглянемо основні етапи роботи з рідкої ізоляцією докладніше:

• Готуємо поверхню, а саме, зчищають з матеріалу, що обсипається іржу, пил і бруд, після чого протираємо ганчіркою, змоченою в розчиннику;
• Поки поверхня сохне, готуємо матеріал - відкриваємо банку і перемішуємо вміст;

Рідка ізоляція застосовується з консистенцією густої сметани, тому розбавляти кошти водою для розрідження не рекомендується.

• Рідку теплоізоляцію наносимо звичайної маховою кистю по всій поверхні в 2-3 шари з перервою на висихання кожного попереднього шару.

Нанесений шар виглядає не особливо акуратно, але справляється з поставленим завданням на відмінно

Пояснення до монтажних робіт:

• Незважаючи на те, що засіб не є токсичним, при роботі з ним використовуємо захисні рукавички і окуляри;
• Працюємо при хорошому освітленні, щоб при покритті робочої поверхні не залишилося непрокрашенних ділянок;
• Фітинги та рухомі ділянки запірної арматури не профарбовують, так як так як рідка теплоізоляція при висиханні утворює щільну кірку, яку згодом буде непросто зняти.

Як теплоизолировать трасу, використовуючи ППУ

В одній з попередніх статей я розповідав про те, як виконується напилення пінополіуретану. ППУ - це універсальний матеріал, який можна наносити на різні поверхні включаючи опалювальні труби.

Метод, про який хочу розповісти далі, це один з варіантів застосування жорсткої піни.

Для виконання запланованих робіт буде потрібно:

• установка для напилення ППУ;
• компоненти для отримання піни;
• руберойд і м'яка алюмінієвий дріт;
• фанера для нарізки ребер жорсткості.

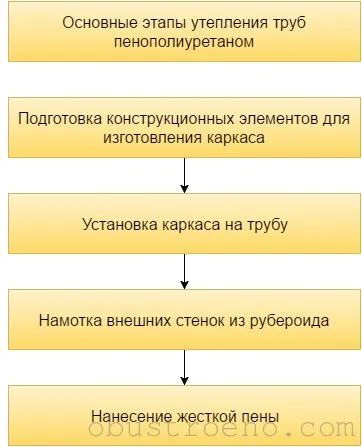

Інструкція ізоляційних робіт приведена на схемі.

Технологія нанесення ППУ на теплотрасу

Розглянемо перераховані етапи докладніше на прикладі ізоляції поліетиленової труби:

• з фанери або ДВП вирізаємо кільця з прорізом, для того щоб одягнути на трубу з розрахунку, що діаметр кільця повинен бути вдвічі більше діаметра труби;

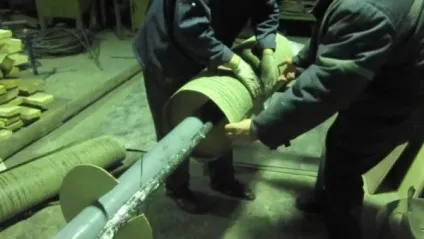

Монтаж перемичок - ребер жорсткості

• кільця виставляємо на відстані приблизно 60 см один від одного;

При установці кілець розріз направляємо вгору. Для того щоб кільця простіше ставали на своє місце краю прорізів розгинаємо, а потім зрушуємо.

• в прорізи на кільцях встановлюємо шланг подачі ППУ так, щоб його кінець доходив до останнього кільця;
• шланг фіксуємо на місці ізоляційною стрічкою або пластиковим хомутом так, щоб його згодом можна було витягнути;

• далі наметовому руберойд так, щоб смуга краями лягла на два сусідніх кільця і ​​краю виходили назовні приблизно по 10 см;

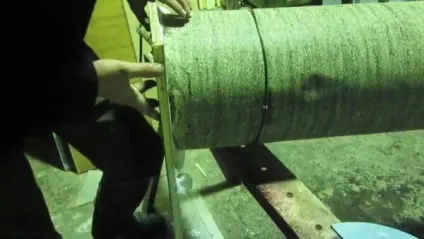

Фіксація обмотки дротом

• намотування з руберойду зв'язує м'яким дротом;
• по всій довжині труби в оболонці через кожен метр пробиваємо отвори з діаметром 5 мм;
• після того як оболонка зібрана, притискаємо відкритий кінець шматком фанери або ДВП і пускаємо піну;

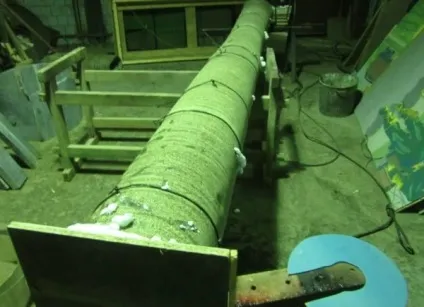

Утримуємо шматок фанери, щоб не витекла піна

• коли піна здасться з кінця труби, прикритого шматком фанери. витягуємо шланг на 0,5 метра;

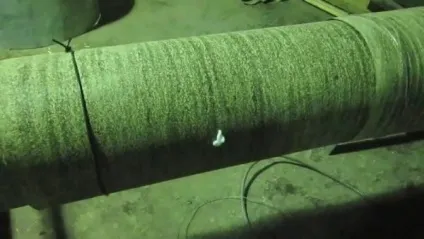

Піна пробивається в контрольні отвори, значить можна витягати шланг

• коли піна з'явиться з першого з кінця отвору, зробленого в оболонці, витягуємо шланг ще на півметра і т.д .;

Так виглядає утеплений трубопровід

• в результаті, після того як шланг буде повністю витягнуть, труба буде оточена міцною і надійною ізоляцією.

Руберойд так і залишаємо не знімаючи навіть після того, як піна повністю висохне. По-перше, руберойд охоронить спінену ізоляцію від механічних навантажень.
По-друге, наявність зовнішньої оболонки запобіжить вплив УФ-випромінювання на піну, що продовжить ресурс утеплювача.

Якщо наведена інструкція вам здається складною, можна зробити простіше і нанести на поверхню траси рівномірний шар монтажної піни з балончика.

На жаль ціна піни з балона в перерахунку на оброблену площу висока. Крім того, використовуючи балон непросто рівномірно обробити всі долі труби і ще складніше нанести рівномірний шар без лисин і без горбів.

Інші методи теплоізоляції

Для теплоізоляції теплотрас, розташованих під відкритим небом, здавна застосовувалася мінеральна вата. Теплоізоляція будувалася в такий спосіб:

• поверх трубопроводу намотувалися смуги мінеральної вати і скріплювалися дротом;
• поверх ізоляційної обмотки встановлювалася сітка рабиця;
• поверх сітки рабиці наносився шар цементно-піщаної штукатурки, який був покликаний захистити утеплювач від атмосферних опадів.

Реалізувати такий спосіб можна самостійно, тим більше, нічого складного в цьому немає. Якщо трубопровід невеликого діаметра і проходить по підвалу або по горищі, замість повноцінного армування, поверх мінеральної вати можна намотати шар щільної поліетиленової плівки.

Утеплення труб опалення на горищі з застосуванням мінералватнимі шкаралуп

Наостанок кілька слів про шкаралупах, які виготовляються з мінеральної вати, пінополістиролу і пінополіуретану.

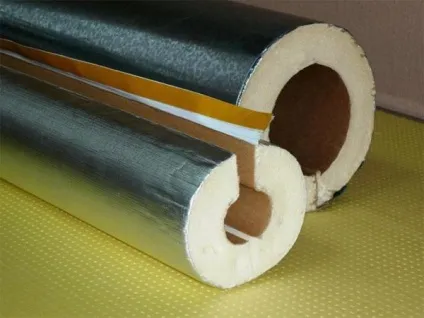

Шкаралупа з пінополіуретану з фольгованої оболонкою

Вважається що шкаралупа з пінополістиролу призначена для опалювальних трубопроводів, в той час як пінополістирол, тобто пінопласт з щільною структурою, призначений для ізоляції водопроводу і каналізації. Насправді труби опалення можна ізолювати і тими і іншими шкарлупами, так як пінопласт плавиться при температурі + 160 ° С, тоді як більшість теплотрас не нагрівається більше + 80 ° С.

Шкаралупа з екструдованого пінополістиролу

Застосування шкаралупи відрізняється надійністю і простотою. Дві або три половинки (в залежності від модифікації і діаметра) складаються воєдино. Готова конструкція стягується хомутами або замки запінюються монтажною піною.

Отже, тепер ви знаєте, як виконати утеплення труб опалення на вулиці. Більш того, ви зможете вибрати один з перерахованих способів і впоратися з його виконанням самостійно.
