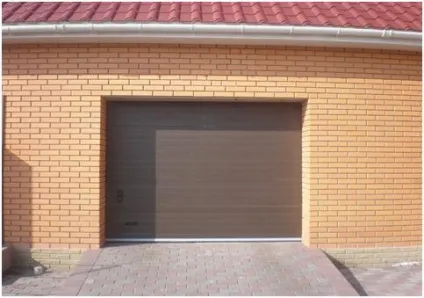

Секційні ворота компанії DOORHAN заслужено користуються попитом в нашій країні. Якість і довговічність конструкції, а також проста установка воріт Дорхан припали до смаку багатьом автовласникам. Найголовніше - зробити їх монтаж можна своїми силами, не залучаючи фахівців.
Різноманітність моделей секційних воріт
Компанія «DOORHAN» на даний момент випускає 9 серій секційних воріт, які відрізняються за типом підйому і конструкції. Щоб зробити правильний вибір, потрібні точні вимірювання всіх параметрів отвору і глибини приміщення. І хоча відмінності в конструкції воріт не дуже істотні, невірно підібрана модель ускладнить установку і буде менш ефективна в роботі. Основні параметри включають виміри висоти і ширини отвору, ширину пристенке, висоту одвірок і відстань від входу до далекої стіни приміщення.
Етапи самостійної установки воріт
Ворота DOORHAN, як і всі подібні конструкції, необхідно ставити при дотриманні всіх умов, щоб в процесі монтажу не довелося виконувати додаткові дії. Правильна установка включає підготовку отвору і приміщення, складання рами для воріт, її кріплення до отвору, монтаж необхідних механізмів і полотна, а також регулювання зібраних воріт.
На кожному етапі потрібні відповідні інструменти, які краще приготувати заздалегідь:
- дриль і клепальний інструмент;
- рулетка і набір викруток;
- будівельний рівень;
- молоток;
- набір свердел і насадок на дриль;
- гайкові ключі;
- ніж і пасатижі;
- шліфувальна машинка;
- електролобзик.
До початку робіт також необхідно перевірити комплектацію воріт, щоб виключити відсутність будь-яких деталей. Якщо всі матеріали в наявності, можна приступати до підготовки отвору.
Підготовчі роботи
Основною вимогою для отвору перед установкою воріт є відсутність дефектів на поверхні і міцну основу по всьому периметру. Для усунення дефектів стару облицювання знімають, тріщини замазують розчином, а поверхню вирівнюють штукатуркою. Все це роблять не тільки з зовнішньої сторони, але і з внутрішньої, щоб стіни навколо отвору не мали виступів, виїмок і лежали в одній площині.
Умови для монтажу воріт
Зміцнювати підставу отвору необхідно тільки в тому випадку, якщо стіни зведені з газосилікатних блоків, саману або піноблоків. Тоді беруть сталевий куточок 100х100мм відповідної довжини і варять з нього раму, яку вставляють в отвір і закріплюють анкерами. Якщо стіни зі звичайної цегли або бетону, такого зміцнення не потрібно. Далі звільняють приміщення від громіздких речей, прибирають по можливості комунікації.
Важливо! Для проведення монтажних робіт потрібно спецодяг, а також захисні рукавички та окуляри. Крім цього, в процесі монтажу необхідно дотримуватися правил безпеки, і починати зварювальні або слюсарні роботи без належного досвіду не можна. Обов'язково використовувати тільки справні електроінструменти, підключені відповідно до інструкції.
Збірка і установка каркаса
Спочатку ворота розпаковують і розкладають в приміщенні. Заводська інструкція по установці воріт Дорхан додається в комплекті. В процесі установки потрібно постійно звірятися з інструкцією, щоб не довелося переробляти заново. Спершу визначають розташування вертикальних стійок. Для цього нижню секцію полотна приставляють до отвору так, щоб її бічні сторони рівномірно заходили за край отвору. Сама панель повинна стояти строго горизонтально; якщо підлога нерівна, потрібно підкласти під секцію металеві пластини.
Вертикальні профілі встановлюють по нижній секції; від кромки напрямних до торцевої поверхні секції повинно бути не менше 2,5-3см. Тепер за профілями розмічають місця кріплення стійок і просвердлюють отвори для дюбелів. Стійки піднімають і закріплюють по обидві сторони отвору, ретельно вирівнявши їх по вертикалі. Потім кріплять горизонтальні напрямні за допомогою кутових сполучних пластин. Всі напрямні фіксуються болтами, щільно притискаються до поверхні і закручуються. Після цього потрібно встановити кутові кронштейни на вертикальних стійках.
Розташування вертикальних і горизонтальних напрямних
Збірка і монтаж панелей
Коли каркас повністю встановлений, приступають до складання секцій. На кожній секції воріт DOORHAN вже є просвердлені отвори для кріплення петель, що істотно полегшує збірку. За допомогою саморізів на нижній панелі встановлюють кутові кронштейни і петлі. Для кріплення петель достатньо двох саморізів, на кронштейни йде близько 5-7 саморізів. На середньої секції прикручують бічні тримачі, а після петлі. І на самій верхній панелі встановлюють кутові кронштейни, утримувачі, верхні опори ролика і нащельник. Всі елементи повинні бути щільно зафіксовані, щоб уникнути розхитування і обриву секції.
В отвір панелі вставляються по черзі. Починають монтаж з нижньої панелі: її піднімають і закріплюють бічними сторонами в напрямні, після чого ставлять ролики в ролікодержателі на кутових кронштейнах. Обов'язково перевірте панель рівнем - вона повинна розміщуватися точно горизонтально. Коли нижня секція закріплена, ставлять середню, а потім і верхню панель. Петлі акуратно прикручують, поєднуючи секції між собою. Верхні ролики відразу ж регулюють, щоб верхня частина полотна максимально щільно прилягала до одвірка.
Кріплення петель на панелі
Монтаж торсіонного механізму
В опорні кінцеві кронштейни встановлюють торсіонний механізм. На вал надягають зібрану з двох частин пружину і підшипник. У барабанах збоку просвердлюють отвори для підтримують тросів, після чого барабани встановлюються на вал і кінці троса пропускаються в отвори. Далі троси простягають уздовж напрямних і фіксують в кутових кронштейнах. Що залишився трос намотують на барабан і закріплюють болтами. Кінці тросів згинають петлею, вводять в спеціальну кишеню на кронштейні і фіксують за допомогою скоби.
Спеціальними Воротки зводять пружину, а потім фіксують її кріпильними болтами. Після цього залишається відрегулювати натяг тросів шляхом підняття полотна. Ворота повинні підніматися рівномірно, без перекосів в одну сторону. Послабивши скобу, яка утримує трос, регулюють розташування полотна щодо горизонталі, потім її знову притискають і щільно закручують кріплення на тросах. Далі здійснюють кріплення інших кронштейнів, ставлять на ворота ручки і замки, при необхідності автоматику. Після завершення монтажу кілька разів перевіряють відкривання воріт: полотно має рухатися тихо, легко, рівномірно.
