Установка сигналізації на лада гранта
Про що думає людина в першу чергу після покупки автомобіля? Про його збереження! Найпопулярнішим способом убезпечити машину від крадіжки або випадкового зіткнення на стоянці - установка сигналізації. Крім цього охоронна система може поєднувати в собі інші корисні функції, наприклад, автозапуск двигуна або віддалене відкриття багажника через додатковий канал.
установка сигналізації
Буде потрібно. сигналізація, сирена, провід середнього діаметра (10 метрів), інструмент.

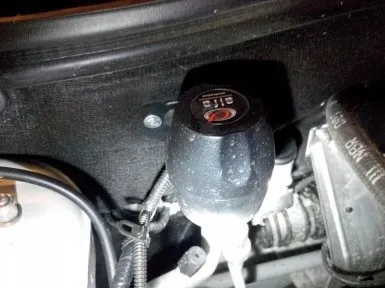

Установка сигналізації починається з кріплення сирени (дзвони), який розміщуємо в будь-якому зручному місці моторного відсіку. Потім закріплюємо кінцевик капота, в Лада Гранта для нього є спеціальний євро-кронштейн.
Провід від сирени і кінцівки прокладаємо з моторного відсіку в салон через штатний отвір в лівій частині моторного щита (якщо дивитися по ходу руху).

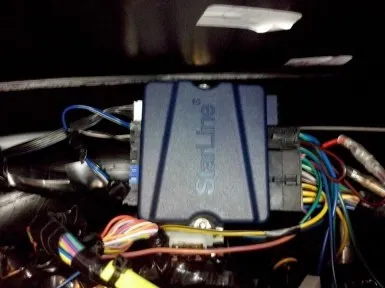

Блок сигналізації найзручніше розмістити під панеллю приладів (процес зняття), закріпивши його за допомогою відповідного кронштейна. Датчик удару можна закріпити на планку під монтажним блоком. Кнопка «Валет» (сервісна кнопка для настройки сигналізації) встановлюється в кожному випадку індивідуально, вона повинна бути добре захована, але в той же час і легко доступна. Передавач сигналу сигналізації найчастіше кріплять у верхній частині лобового скла.
Світлодіодний індикатор сигналізації найзручніше розмістити в лівій стійці вітрового скла. Кінцевик дверей є тільки водійський, решту доведеться встановити і підключити до водійського концевику, тобто до червоного / зеленого в порозі.
Залежно від комплектації Лада Гранта для автоматичного відкривання / закривання дверей може знадобитися установка електроприводу (активатор) ЦЗ у водійські двері (зняття обшивки дверей). Щоб швидко прокласти дроти з дверей в салон можна для них просвердлити отвір в круглому роз'ємі. Схема підключення:
1-колодка проводів; 2-мотор склопідіймача; 3-замок; 4-блок перемикачів; 5-колодка динаміків.
підключення сигналізації
Вивчаємо схему сигналізації з комплекту і електронних схем Лада Гранта.
- В джгуті замку запалювання підключаємо запалювання, стартер і харчування сигналізації
- Контроль роботи двигуна підключаємо на модулі запалювання
Точки підключення сигналізації Лада Гранта:
