Питання автономного опалення зважаться в індивідуальному порядку. Великою популярністю користуються газові котли з коаксіальним димарем на увазі відмінного ККД, доступності палива і прийнятною вартістю. Основною перевагою такої системи є можливість монтажу вже після того як було збудовано будинок. У статті мова піде про те, як встановити коаксіальний котел.

Установку обладнання можна довірити спеціалізованим фірмам, які проведуть роботи «під ключ». Таким чином, позбавляючи власників від узгодження документації з компетентними організаціями і нюансів монтажу.

Однак, якщо є бажання виконати установчі роботи власними силами, то знаючи принцип роботи газового обладнання і виконувати всі норми і правила (СНиП), впоратися з цим процесом можна буде без особливих труднощів.

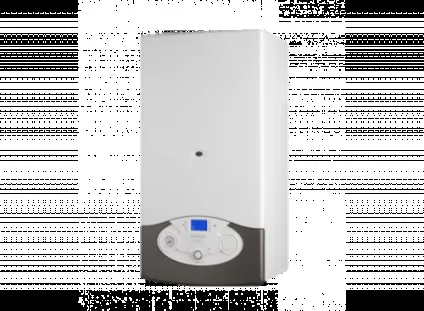

Одноконтурний котел коаксіальний

Принцип роботи коаксіального котла

Теплоносій, частіше вода, надходить в теплообмінник, де нагрівається до потрібної температури за рахунок згоряння газу. Пристрій має 2 запальника (основний і додатковий, який використовується для підтримки «сплячого» режиму). Підпал може бути ручним або автоматичним.
Устаткування розділяється на одноконтурні та двоконтурні. У першому випадку, моделі призначені тільки для підключення опалювальної системи. Газові агрегати з двома контурами забезпечують не тільки тепло в будинку, але і здійснюють підігрів води для побутових і господарських потреб.
Камера згоряння ізольована від зовнішніх впливів. Приплив повітряних мас з вулиці і вихід вуглекислого газу (продуктів горіння) здійснюється через коаксіальний канал. Його конструкція - труба в трубі, не допускає змішування двох різних потоків.

В основному всі агрегати оснащуються системами управління та безпеки. Автоматика складається з термостатів, індикаторів, скидних і запобіжних клапанів, датчиків, вентиляторів і т.д.

Види коаксіальних котлів опалення

Котли відрізняються не тільки за технічними характеристиками, але і по способам установки. Вони бувають підлоговими і настінними. Останній вид набагато легше і не займає багато корисної площі.
При компактних розмірах відповідно і потужність обладнання зменшується. Його установка виконується для обігріву теплиць, офісних і житлових приміщень з квадратурою до 150-250 кв.м.
Підлоговий коаксіальний котел на увазі великої камери згоряння відрізняється високим коефіцієнтом корисної дії. Такі моделі підходять для опалення та забезпечення гарячою водою будинку виробничого призначення і житлові будинки великих площ.

Для виготовлення корпусів використовують різні метали і їх сплави. Найбільшою популярністю користуються пристрої з чавуну і сталі. Такі вироби характеризуються непоганими показниками при доступній вартості.
Високою надійністю, тепловіддачею і довгим експлуатаційним терміном відрізняються мідні і сілуміновие котли. Однак їх вартість зупиняє багатьох споживачів від придбання.

нюанси вибору

Для підбору обладнання краще проконсультуватися з фахівцями, не зайвим буде запитати думку сусідів або родичів, які експлуатують подібні пристрої.

Їх незацікавленість допоможе дати більш об'єктивну оцінку роботи котла, відзначити відсутність тієї чи іншої функції або навпаки підкреслити широкий набір, половиною з якого користуватися не доводиться.

Як правило, пристрої мають комбінований режим роботи - газ і електрику. При покупці віддайте перевагу незалежним моделям, інакше при відключенні електрики доведеться несолодко. Устаткування можна скомплектувати джерелом безперебійного живлення. Потужність сучасних ДБЖ дорівнює 200-350 кВт / год.

У загальних рисах план складатиметься з наступних пунктів:

отримати дозвіл на установку в газовій службі;
виходячи з проекту, підготувати місце під монтаж устаткування та проводки димоходу;
вибір котла по потужності, розмірам, бренду, зовнішнім виглядом та іншими параметрами.

Споживання природного або скрапленого газу визначає продуктивність агрегату. Як правило, на кожні 10 кв.м. площі витрачається 1 кВт / год. З цього випливає, що для побудови в 100 кв.м. потрібно пристрій як мінімум в 10 кВт. Так, пристрій з мінімальною потужністю 10 кВ / год витрачає 1,12 куб.м. природного газу або 0,86 кг / ч зрідженого пропан-бутану.

Країна-виробник коаксіальних газових котлів

Що стосується виробника, то лідируючі місця займають заводи Швеції і Німеччини. Їхня продукція характеризується надійністю, якістю і функціональністю. Високі позиції підтримує не менше висока вартість.

Італійські котли мають стабільну якість без нарікань. Однак позитивні рекомендації даються тільки на пристрої зібрані в цій країні. Китайська збірка зводить всі переваги до нуля.

Вимоги до установки коаксіального котла

При виборі місця для розміщення газового коаксіального обладнання необхідно, щоб воно відповідало наступним вимогам:

наявність вентиляційної системи і газоаналізатора;

стіна при монтажі підвісної теплогенератора ізолюється негорючим матеріалом;
установка підлогових моделей здійснюється на бетонну основу або металевий лист;
розташовувати інші газові прилади і електрообладнання ближче, ніж на 30 см до основного котла заборонено.

При дотриманні перерахованих вище норм і правил можна розраховувати не тільки на ефективну роботу системи, але і безпеку всіх членів сім'ї.

Увага: при установці котла з відкритою топкою вимоги жорсткіші!

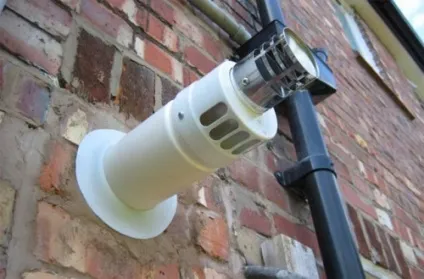

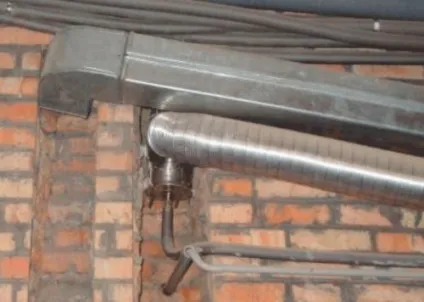

коаксіальний димохід

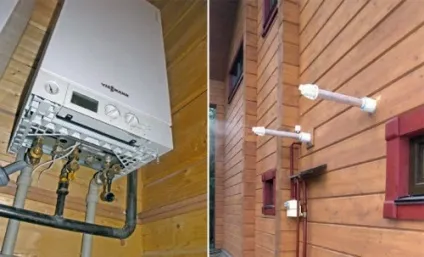

Котли з закритою камерою згоряння встановлюють набагато частіше в порівнянні, з іншими видами опалювального обладнання. Їхня основна перевага полягає в можливості монтажу в приміщеннях, не оснащених спеціальними стаціонарними витяжками. Для працездатності теплогенератора необхідний коаксіальний канал, який виводиться через вікно або технологічний отвір в стіні.
Устаткування такої конструкції можуть монтуватися на горищах, кухнях і цокольних поверхах. Тут необхідно лише одна умова - наявність вікна або можливості просвердлювання стіни для виходу димохідної труби.
Конструкція являє собою дві труби різного перерізу, вставлені один в одного. По внутрішній трубі виходять продукти згоряння. Відстань, отримане різницею діаметрів, використовується для забору свіжих повітряних мас.

До особливостей і переваг коаксіального димоходу можна віднести:

приплив повітря з одночасним відведенням продуктів горіння забезпечує захист від надходження чадних газів в приміщення;
особлива конструкція не дозволяє нагрівати зовнішній корпус труб, а значить не передавати тепло стін, що небезпечно для дерев'яних будівель;
дана сиситема підвищує ефективність роботи всієї системи обігріву будинку цілому, шляхом часткового підігрівання вуличного повітря.

Канали можна придбати окремо від котла, великий вибір надає можливість підібрати вироби не тільки необхідного діаметра, а й віддається перевага матеріалу (полімери, кераміка, оцинкована сталь і т.д.). Іноді труби входять в комплектацію до газового пристрою.

Установка коаксіальних котлів

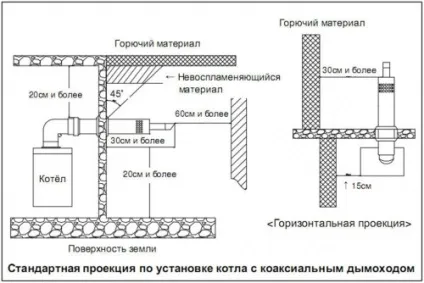

Установка устаткування здійснюватися не ближче 60 см від віконного отвору, такі норми обумовлюються тим, щоб виходять чадні гази не поверталися назад. При відсутності таких умов, використовуйте максимально можливу відстань.

Котел. Для даного агрегату необхідно рівну основу. Між задньою стінкою корпусу і стіною будівлі залишається технологічний зазор для обслуговування пристрою. Поставивши агрегат в передбачуване місце, зберіть коаксіальну систему. Потім на стіні розмітку точку її виходу з мінімальним відстанню від підлоги в 1,5 м.
Настінний котел. Установка такого роду пристроїв проводиться на несучу або укріплену стіну. Прикиньте, на якій висоті буде зручно його обслуговування, оптимальний параметр - 1-1,6 м. На цьому рівні відзначте точки під планку (вона входить в комплект). Перевірте горизонтальність будівельним рівнем.

Встановіть котел на кріпильну смугу. Далі необхідно зібрати димохідний канал, і визначити, в якому місці необхідно просвердлити отвір під трубу. Тут слід врахувати, що при горизонтальному виході каналу ухил повинен бути не менше 3 градусів. Це значно полегшить стікання конденсату.

Отвір для димоходу

Відсунувши або знявши обладнання, за допомогою перфоратора зі спеціальною насадкою просвердлите отвір потрібного діаметру. Труба в нього повинна проходити вільно. Коронка підбирається в залежності від матеріалу, з якого зведені стіни (дерево, цегла, бетонні блоки).
Переживати за інтер'єр і екстер'єр не варто. У продажу є спеціальні декоративні накладні деталі.

Збірка коаксіальних труб

Кожен конкретний випадок визначає напрямок каналу. Це може бути похиле, вертикальне і горизонтальне розташування.

Порада: горизонтальний хід системи можливий тільки при наявності примусової вентиляції!

Вертикальний напрям частіше використовується, коли немає можливості зробити вихід каналу через стіну. В цьому випадку необхідно розрахувати шлях каналу через дах, щоб труба не вперлася в лаги або інші конструкційні деталі даху.

Для димоходу використовуйте заводські фасонні деталі та комплектуючі. З їх допомогою складання і монтаж вийдуть якісніше і надійніше. Намагайтеся уникати численних перегинів і поворотів.
Максимально проста форма каналу буде працювати ефективніше. При подовженні каналу, але не більше 3 м, використовуються спеціальні хомути.

Порада: застосовувати герметик і будь-які інші підручні матеріали забороняється.

Збірка всієї системи

Остаточне складання всіх елементів системи починається з установки газового обладнання на місце. Котел підключається до подачі газу. Для цього використовується спеціальний гумовий шланг. Герметичність з'єднань перевіряється шляхом їх змочування мильним розчином.
За допомогою адаптера проводиться під'єднання труби до обладнання. Далі йде вертикальний подовжувач, з'єднувальний хомут, а потім коліно для горизонтального повороту каналу. Можна відразу використовувати коліно після адаптера.
До коліну під'єднується труба потрібної довжини, за якою слідує пуско-відвідний канал. Відстань має бути розраховане таким чином, щоб даний елемент виступав на вулицю як мінімум на 30 см.
При горизонтальному відведенні обов'язково необхідна наявність збірника конденсатора. Він монтується в нижній частині конструкції.
Тепер залишилося виконати з'єднання розтруба котла до системи водопостачання.

Перед роботами звертаються до уповноважених органів для отримання дозволу на установку та експлуатацію опалювального обладнання. Легкість монтажу самого котла і коаксіального димоходу не повинно вводити в оману. Тільки дотримуючись інструкції і дотримуючись вимог СНиП можна говорити про якість обігріву приміщень і безпеки всіх проживаючих.
