Установка і підключення магнітоли на ниву (ВАЗ 2121, 2131)
Аудіопідготовка на позашляховиках ВАЗ 2121 і 2131 відсутня. Це означає, що для установки музики в Ниву 4х4 доведеться самому ставити динаміки і тягнути від них дроти під панель (торпедо). Туди ж потрібно підвести іншу проводку, необхідну для підключення магнітоли. Розповімо про це в деталях.

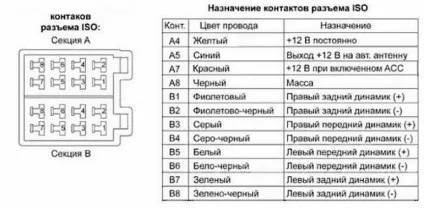

Кожне мультимедійний пристрій має в комплекті інструкцію, в якій вказується схема роз'єму для підключення на його задній (тильної) стороні. Найчастіше це універсальний роз'єм-ISO, представлений нижче:
Отже, при установці магнітоли на Ниву 4х4 необхідно до неї підключити такі дроти:
- маса (чорний. будь-який болт на кузові);
- антена (синій);
- дроти від колонок (по два на кожну);
- харчування магнітоли (жовтий);
- сигнал на включення магнітоли (червоний. слабкострумовий).
Питання найчастіше виникають з червоним і жовтим проводами. У документації до магнітоли вказується, що:
- жовтий - +12 від акумулятора (через запобіжник 15А);
- червоний - +12 після включення запалення (через діод, наприклад КД522Б).
Дотримуючись цієї поради на Ниві 4х4 приєднуємо:
- Жовтий до АКБ. Якщо немає бажання тягнути дріт від акумулятора, тоді можна підключити його до прикурювача (постійні +12);
- Червоний дріт підключаємо до синього проводу (на 15 контакт) замку запалювання. Харчування на ньому з'являється після повороту ключа. Також +12 після включення запалення можна запозичити у першого запобіжника в монтажному блоці.
Недолік такого підключення в тому, що магнітола буде працювати тільки при повернутому ключі. Щоб музика грала незалежно від запалювання, багато автолюбителів скручують (поєднують) червоний і жовтий дроти, але постійне харчування магнітоли буде садити акумулятор (буде струм витоку). Щоб це виключити, рекомендується встановити в розріз червоного проводу додаткову кнопку. Перевіряємо роботу.
Нагадаємо, задні динаміки краще встановити в акустичну полку. А підвищити якість акустики допоможе додаткова шумоізоляція Ниви.
