Установка фаркопа на рено логан своїми руками фото і відео

Фаркоп від «законодавця моди» Thule

Фаркоп - вважається модельним виробом, а це значить, що для кожної моделі випускається свій продукт. Тому перш ніж прийти в магазин ви повинні точно знати який тип цього причіпного пристрою необхідний для вашого автомобіля.

На ринку представлено безліч різних видів фаркопов і все вони розділені на групи:

Наочно показано як виглядає кожен вид фаркопа.

Для автомобіля Рено Логан, використовується найпростіший тип конструкції: варіант А. тому перед вибором фаркопа зверніть на це особливу увагу.

Артикули і поширені варіанти на новий Рено Логан

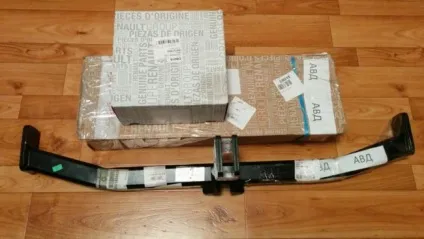

Код оригінальної поперечки на новий Рено Логан

Установчий комплект фаркопа

82 01 555 830 - артикул оригінального комплекту кріплення фаркопа

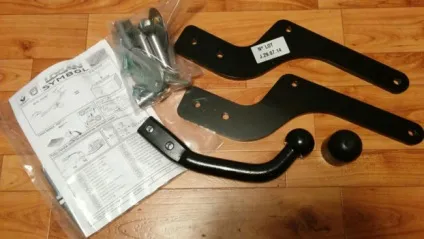

Оригінальний комплект кріплення фаркопа

Підготовка до встановлення

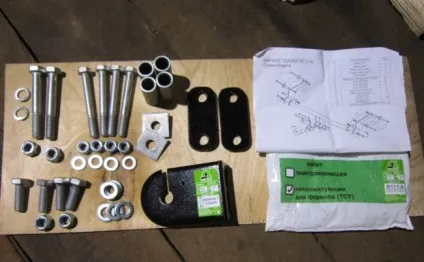

Після придбання фаркопа, необхідно розібратися з усім, що знаходиться в комплекті. А комплект цей представляє з себе якийсь набір запчастин, що пропонує власнику зібрати все своїми руками і складається з таких частин:

Металеві частини фаркопа складаються з балки, гака і бічних пластин.

Залежно від моделі причіпного пристрою, комплектація кріпильних елементів може відрізнятись.

У комплектацію електричної частини як правило входить інструкція, розетка і палять проводів.

Для роботи буде потрібно наступні інструменти і обладнання:

• Естакада або яма.
• Домкрат.
• Противідкатні черевики або цеглини.
• Хрестоподібна і плоска викрутки.
• Накидні і торцеві ключі.

Покроковий процес установки

Перед тим як приступити безпосередньо до роботи, прибираємо все зайве з багажника, особливо його бічні частини. А для того, щоб дістатися до задньої частини автомобіля було простіше, піднімаємо кожну сторону заднього колеса і фіксуємо її на цеглинах або противідкатних черевиках. Можна приловчитися і без підйому задньої частини, благо кліренс Логана дозволяє зробити це.

1. В першу чергу перебуваючи під автомобілем знімаємо підвіси глушника. Спочатку в середині автомобіля потім у самого глушника. Для того щоб підвіси краще зійшли з посадочних місць рекомендується обробити їх будь-яким мастильним складом.

В першу чергу найкраще знімати кріплення від кузова а потім від самого глушника.

Від'єднаний глушник залишаємо на задній балці, щоб не заважав.

Таким чином його буде важко пошкодити і заважати він не буде.

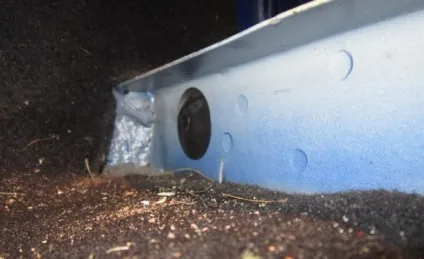

Наступним кроком буде демонтаж гумових заглушок, розташованих на лонжеронах в багажнику з внутрішньої сторони "щоки". Для цього достатньо лише підчепити їх за допомогою плоскої викрутки.

Такі гумові заглушки легко піддадуться зняттю навіть від невеликого зусилля.

Ці заглушки власне і приховують заводські технологічні отвори.

Після зняття переконайтеся в чистоті цих отворів.

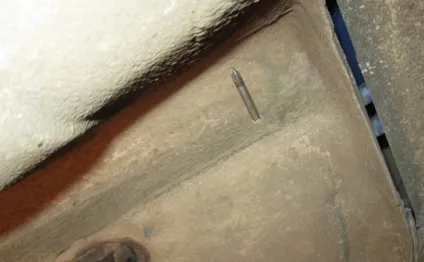

Далі вам доведеться знайти отвори в лонжероні, які виробник сховав під захисною стрічкою, для цього необхідно за допомогою хрестоподібної викрутки видавити їх у внутрішню частину багажника.

З першого погляду такі отвори можна годі й шукати. їх розташування з двох сторін відзначені маркером.

Таким чином викрутка з легкістю прориває таку плівку. Подібну операцію проробляємо і з протилежного боку.

Ось так легко викрутка проходить крізь захисну плівку.

Після цього збираємо фаркоп строго по інструкції, проте болти не затягувати до межі. В першу чергу встановлюються бічні пластини з двох сторін, слідом кріпиться балка.

Хід таких робіт слід робити строго по порядку.

Далі, перевіряємо все на надійність фіксації і простягаємо всі болти.

Так виглядає фаркоп на кінцевій стадії складання.

Кінцевим кроком буде установка самого буксирувального гака.

Зверніть увагу, що перед установкою підвісів глушника, їх слід ОБОВ'ЯЗКОВО очистити від слідів мастила, так як вони повинні встановлюватися на "суху".

Очищаємо від мастила кріплення глушника за допомогою ганчірки.

монтаж електроустаткування

Підключення електрики на причіпний пристрій необхідно в першу чергу для того, щоб підключати до нього причіп. Розетка встановлюється на штатне місце за допомогою пари болтів і фіксується на гаку. Для того, щоб підключити електричний ланцюг від розетки до мережі автомобіля, необхідно лише провести її від фаркопа до однієї зі сторін задніх фар. Підключення електрики найкраще проводити як шляхом врізання проводів до кабелів проводки безпосередньо фари.

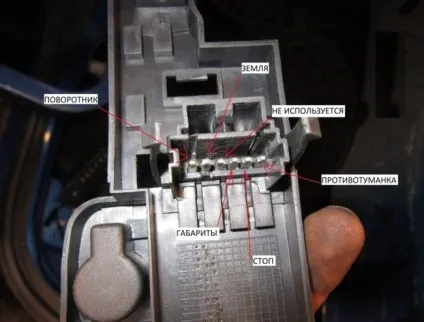

Так виглядає розташування сигналів на платі задньої фари Логана.

Зверніть увагу, що харчування стоп-сигналу, заднього ходу і габаритів, (підсвічування номера, теж від габаритів), можна взяти з одного елемента, а для того щоб живити поворотний сигнал, дроти доведеться розводити кожен на свою сторону.

Більш інформативне розташування проводки вказано на зворотному боці заднього блоку ліхтаря.

Як ви могли переконатися самі в установці фаркопа на Рено Логан немає нічого складного, досить лише правильно вибрати в магазині необхідний тип цієї конструкції, яких підходить саме вашому автомобілю, благо їх в магазинах представлено безліч і не спішне проходження нашою інструкцією і у Вас обов'язково все вийде .

Коротка довідка

Цей автомобіль припав відразу до душі як жителям Європи, так іУкаіни. Здавалося б, в цьому автомобілі є все, для того, щоб пересуватися на ньому з комфортом і економічністю, але іноді виникає відчуття, що все-таки чогось не вистачає. А не вистачає саме тієї, корисного навантаження, яку б цей автомобіль використовував за призначенням, у вигляді перевезення додаткових агрегатів і причепів. А для цього необхідна наявність фаркопа.
