Для поліпшення продуктивності системи опалення проводиться установка циркуляційного насоса. З його допомогою теплоносій рівномірно циркулює по системі і розподіляє тепло по всіх приміщеннях однаково. Про те, як підключити циркуляційний насос в систему опалення розглянемо далі.

Зміст:

Функціональні особливості циркуляційних наносів для систем опалення

Власники автономної системи опалення досить часто стикаються з проблемою нерівномірного розподілу тепла в різних приміщеннях. Кімнати, які знаходяться поблизу котла відрізняються високою температурою повітря, а ті, що далеко - низькою.

Для вирішення даної проблеми, слід використовувати такі варіанти:

• розширити труби і перепланувати всю систему;
• застосувати циркуляційний насос, який допоможе розподілити теплової носій в опалювальній системі.

Найменші фізичні і матеріальні зусилля необхідно виділити для виконання другого методу. Підключення циркуляційного насоса в систему опалення дозволяє домогтися:

• рівномірного розподілу тепла в системі;
• усунути скупчення повітря і якісно транспортувати теплоносій;
• поліпшити продуктивність системи опалення.

Система опалення, в основі якої лежить транспортування теплоносія, потребує проведення робіт по установці циркуляційного обладнання. Цей пристрій дозволяє примусово транспортувати теплової носій в системі опалення, що має замкнутий контур.

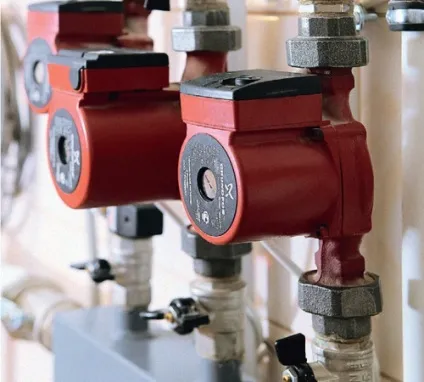

У співвідношенні з конструктивними особливостями, циркуляційні насоси прийнято розділяти на дві групи:

• мокророторное обладнання;
• сухороторное обладнання.

Перший варіант відрізняється наявністю ротора і робочого колеса, яке обертається в теплоносітельной рідини. Між елементами у вигляді ротора і статора знаходиться стакан, для виготовлення якого найчастіше використовується нержавіюча сталь. Крім того, ротор відрізняється наявністю вала - металевого або керамічного походження.

Рідина, яка рухається по системі, відповідає за змазування деталей і за охолодження двигуна. Даний насос відрізняється п'ятдесяти процентним коефіцієнтом корисної дії.

Більш вдосконалені моделі таких насосів, мають модульний принцип. Угруповання блоків здійснюється в співвідношенні з розмірами насоса і потрібної подачею рідини. Таким чином, щоб ремонтувати дане обладнання, достатньо всього лише замінити певні його деталі.

Крім того, такий тип насоса відрізняється наявністю робочого колеса, яке має як радіальні, так і осьові особливості. Одним з головних переваг таких наносів є самостійне видалення надлишків повітря, який присутній в системі.

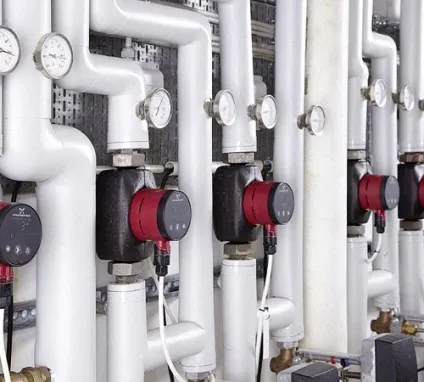

Щоб перекачати величезні об'єми рідини в громадських або промислових умовах, рекомендується використання циркуляційних наносів сухороторного типу.

Принцип роботи такого обладнання полягає в тому, що теплоносій ніяк не контактує з поверхнею ротора, в процесі його роботи. Крім того, на ділянці, між конструкцією електродвигуна і основною частиною наносів, присутній ущільнювач торцевого типу. Між ділянками насоса відбувається утворення тонкої водяної плівки, вона здатна герметизувати устаткування, в процесі обертання ротора.

Для виготовлення кілець використовують агломерований тип вугілля. Якщо вони працюватимуть при високій експлуатаційному навантаженні, за основу слід брати кераміка або нержавіюча сталь.

У співвідношенні з конструктивними особливостями виділяють два види наносів. Перший з них працює в сухому середовищі і має з'єднання фланцевого типу, а другий відрізняється наявністю з'єднання муфтового типу. При наявності двох патрубків, на одному фрагменті насоса, його називають прямоточним, їх установка проводиться безпосередньо в трубі.

Насос циркуляційний для систем опалення - характеристики і особливості вибору

Процедура вибору циркуляційного насоса - важливий процес, який вимагає від його виконавця високого ступеня відповідальності. Нанос, який використовується в системі опалення повинен виготовлятися з якісних матеріалів, так як він повинен з легкістю витримувати температуру теплоносія, яка досягає позначки в більш ніж сто градусів.

Крім того, слід звернути увагу на такі характеристики пристрою:

• значення робочого напору, визначається метрами;
• величина робочої витрати.

Вибираючи нанос слід зіставити його потужність з приміщенням і системою опалення, в якій він буде встановлений. Для цього, спочатку визначте теплоту, яка необхідна, для нагріву всього будинку.

Щоб обчислити цей показник слід площа опалювальних приміщень помножити на 100 Вт тепла, якщо розрахунки проводяться в житловому будинку і на 70 Вт, якщо в квартирі. При наявності поліпшеною теплоізоляційної системи, цей показник знижується до 50.

Для здійснення повноцінної транспортування теплоносітельной рідини в системі слід правильно розрахувати тиск, який буде виконувати дані дії. Для цих цілей, слід визначити системну точку, що знаходиться далеко від початкової точки системи, тобто ділянку найвіддаленішого радіатора.

• K - загальне значення довжини між точками;
• A - гідравлічний опір;
• B - робоче тіло і його щільність;
• C - величина опору каналізаційних ділянок;
• b - величина щільності;
• s - значення прискорення.

Кожна з даних величин знаходиться в технічних показниках циркуляційного насоса.

Крім того, важливим фактором є виробник циркуляційного насоса. Пропонуємо ознайомитися з найпопулярнішими виробниками даного устаткування, відгуки про товар яких є виключно позитивними.

1. Насос циркуляційний для систем опалення Grundfos - серед переваг використання даних насосів, відзначимо:

• оптимальне співвідношення між низькою потужністю і високою продуктивністю;
• економну витрату електрики, що забезпечує працездатність обладнання;
• здатність підтримувати необхідну температуру при автономній роботі насоса;
• наявність спеціальних терморегуляторів, які спрощують роботу з системою;
• простота конструкції не вимагає особливого досвіду для установки і технічного обслуговування даного обладнання;
• різноманітність моделей за конструктивними і технологічними можливостями дозволяє підібрати обладнання, яке підійде під індивідуальні особливості будь-якої опалювальної системи;
• вартість таких насосів безпосередньо залежить від їх конфігураційних характеристик;
• висока практичність і надійність, яка підтверджується позитивними відгуками більшості покупців.

2. Насос циркуляційний для систем опалення Wilo - має німецьке походження, насосне обладнання даного виробника відрізняється високою якістю, а також має позитивні технічні характеристики. Серед переваг даного обладнання відзначимо:

• установка циркуляційного насоса Wilo дозволяє значно підвищити ефективність роботи опалювальної системи і покращити тепловий обмін;
• таким чином, котли опалення вимагають меншої кількості палива, а значить, витрати на забезпечення працездатності опалення істотно знижуються;
• завдяки наявності високого тиску, на трубах не накопичується наліт і різного роду солі.

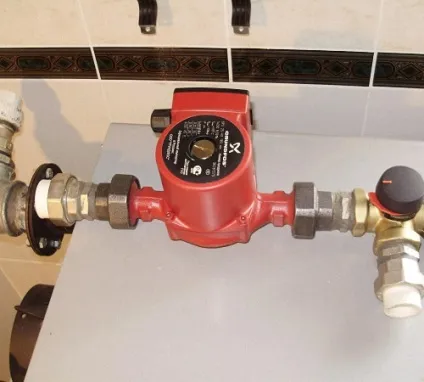

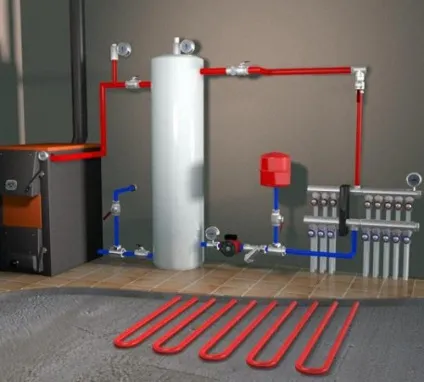

Схема установки циркуляційного насоса в систему опалення

Монтажні роботи по підключенню циркуляційного насоса в систему опалення слід здійснювати в співвідношенні з даними вимогами:

1. Елементи у вигляді кульових кранів встановлюють по обидва боки від приблизного місця монтажу самого насосного обладнання, які допоможуть зупинити потік води, при необхідності ремонту або заміни насоса.

2. Фільтруючий клапан допоможе зробити механічну очистку води. Таким чином, насос і система пропрацює довше.

3. З проблемою пароскопленія допоможе розібратися ручний клапан.

4. Слід також звернути увагу на маркування, встановленого обладнання.

5. Насос слід встановлювати виключно горизонтально.

6. Слідкуйте за тим, щоб клеми розташовувалися в правильному напрямку.

7. Щоб уникнути появи різного роду витоків, слід скористатися високоякісним герметиком.

8. Підключайте обладнання тільки до електромережі із заземленням, таким чином вдасться убезпечити людей, що використовують насос і саме устаткування від стрибків струму в мережі.

Як встановити циркуляційний насос в систему опалення

Серйозне ставлення до процесу підключення циркуляційного насоса допоможе уникнути більшості проблем, які виникають в процесі його експлуатації, серед них найпоширеніші:

• швидка поломка обладнання;
• недотримання технології монтажу насоса;
• неправильне розташування клем;
• відсутність заземлення;
• обов'язкове розповітрювання;
• не виконання робіт по проведенню очистки системи;

Установка циркуляційного насоса в відкриту систему опалення здійснюється вкрай рідко, так як ефективність його роботи не завжди є виправданою.

Для проведення робіт по установці циркуляційного насоса в систему опалення потрібно наявність:

• американок;
• байбасной лінії;
• зворотного клапана;
• фільтрує клапана;
• різного роду сантехнічних інструментів.

Після покупки насоса відбувається процедура його монтажу. Перед її виконанням слід в обов'язковому порядку ознайомитися з інструкцією, в якій вказані основні індивідуальні моменти монтажу даного обладнання.

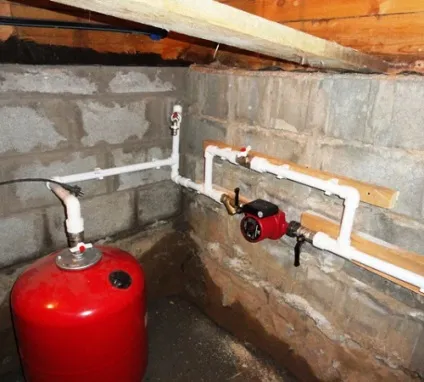

Монтаж циркуляційного насоса в систему опалення здійснюється на зворотному перебігу теплоносія поблизу опалювального котла. Таким чином, вдається знизити температуру теплового носія, який проходить через обладнання, і термін його служби значно збільшується.

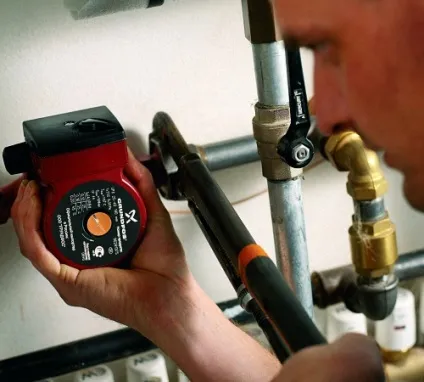

Перед проведенням монтажу насоса слід провести відключення котла від системи, і встановити запірні механізми, що перекривають рух теплоносія. Далі проводиться монтаж насоса з різьбовими з'єднаннями.

Врахуйте, що горизонтальне розташування циркуляційного насоса дозволить значно знизити його шумопроізводітельность. Так як його вертикальна установка сприяє виділенню великої кількості шуму в процесі роботи.

Крім того, слід встановити фільтр, який допоможе очистити воду від брудних домішок, якщо знехтувати цим правилом, то насос швидко вийде з ладу. В процесі установки циркуляційного насоса в закриту систему опалення, обов'язково встановлюється зворотний клапан, що запобігає відтік води з системи, в системі опалення відкритого типу, установка зворотного клапана є необов'язковою.

Далі монтується відсікає арматура, що дозволяє відремонтувати насос, при необхідності.

Особливості підключення циркуляційного насоса до системи опалення

Для того, щоб підключити насос до системи, виконайте ряд дій:

1. При установці обладнання в раніше працюючу систему опалення, рекомендується повністю позбутися від теплоносія, шляхом його зливання з системи.

2. Якщо система опалення експлуатувалася протягом тривалого періоду часу, рекомендується провести її очищення, шляхом наповнення її рідиною і промиванням системи.

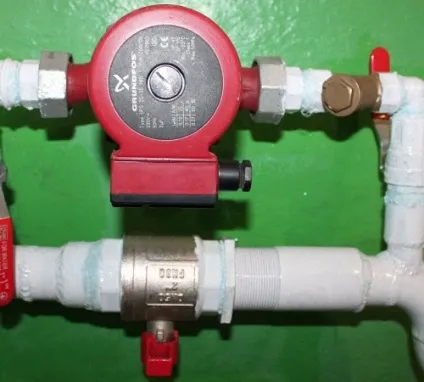

3. Далі монтується функціональна ланцюжок і запірна арматура. З двох сторін від насоса встановлюються крани кульового типу. З їх допомогою демонтаж насосного обладнання можна буде зробити без зливу теплоносія.

4. На ділянці, розташованій перед насосом, слід встановити фільтр, що обмежує надходження в насос механічних домішок.

5. Наявність повітряного клапана дозволить, при необхідності рятувати систему від скупчення повітря.

6. Щоб уникнути пошкодження робочої частини насоса, слід встановлювати його тільки в горизонтальному положенні. При цьому, напрямок клем має бути верхнім.

7. Для захисту різьбових з'єднань від вологи, рекомендується провести їх обробку за допомогою герметика.

8. Після виконання всіх робіт, запустіть теплоносій в систему. Далі, за допомогою відкриття центрального гвинта система позбавляється від надлишків повітря.
