Урок №30. Функція «Масив по таблиці» в Компас-3D
Розглянемо, як працює функція «Масив по таблиці» за прикладом на деталі.
Така функція потрібна, коли виникає необхідність створити копію якоїсь операції і компонента, якщо вони вимагають якогось упорядкування (наприклад, у вигляді прямокутної сітки з певними параметрами або симетрією відносно площини і т.д.).
Команда створення масивів допомагає в побудові моделі фігур або об'єктів, які є однаковими і впорядкованими. У програмі КОМПАС-3D є такі типи побудови масивів:
- - по точках
- - по сітці
- - по концентричній сітці
- - по таблиці
- - вздовж кривої
- - за зразком
- - дзеркальний масив.
До функції створення масивів можна перейти з меню «Операції» → «Масив», їх іконки можна знайти на панелі «Масивів».

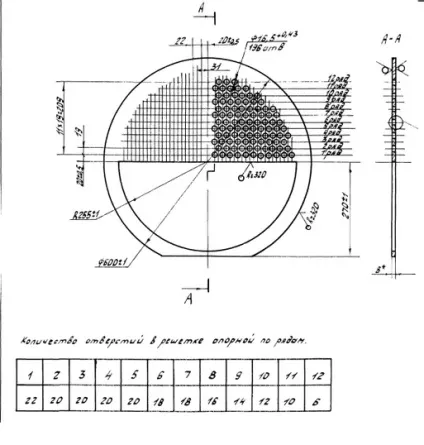

Нижче ви ознайомитеся з кресленням деталі, яка буде створена як приклад:
Для побудови моделі, перш за все, створимо новий об'єкт, перейшовши в меню «Файл» → «Створити»:
У меню, орієнтації вибрати «Ізометрія XYZ»:
Щоб побудувати Ескіз 1 необхідно вибрати на панелі «Поточного стану» інструментів «Площина ZX» і натиснути «Ескіз». Для його створення керуйтеся малюнком нижче з нанесенням таких розмірів:
Зробіть видавлювання ескізу в зворотному напрямку на 8 мм.
Створення ескізу зробіть, вибравши верхню поверхню моделі:
Зробіть прямий виріз «Через все»:
Спроектуйте отвори. Їх розташування - симетричне, двома групами. Для початку створіть одну з них, а для створення групи 2 застосуєте функцію «Дзеркальний масив».
Приступимо до побудови базового екземпляра масиву, тобто отвори 1. Побудуємо його на поверхні моделі зверху.
Знову зробіть прямий виріз «Через все»:
Щоб побудувати отвори, використовуйте «Масив по таблиці». Щоб визначити положення отворів - можете ввести цю інформацію вручну з «Немає файлу-джерела» або ж виконавши дії, описані нижче.
Відкрийте таблицю MS Excel (xls-файл). Перші 3 стовпчика таблиці будуть містити дані координат x, y, z. Дані по координатам примірників вводите ряд за рядом. Перший рядок буде містити інформацію про координати екземпляра отвори 2 з першого ряду:

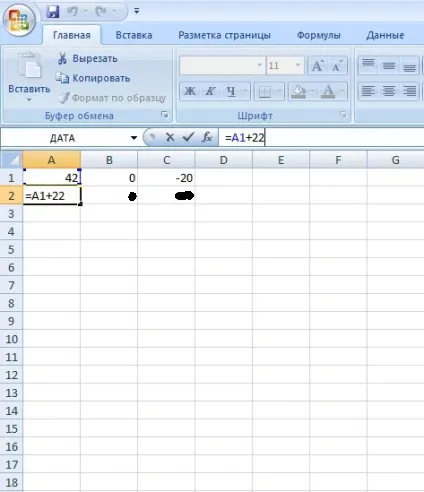

Таблицю Excel використовуйте, щоб прискорити введення координат. Наприклад, щоб ввести координату х третього примірника вкажіть посилання на осередок, де вказана координата х другого примірника і додайте 22. Це відстань між осями на кресленні.
Потім числа, зазначені в цьому осередку можете копіювати в потрібні комірки (щодо числа отворів в першому ряду мінус одиницю, яка позначає присутній в моделі базовий екземпляр). Решта координати y і z скопіюйте, тому що для цього ряду вони є незмінними.

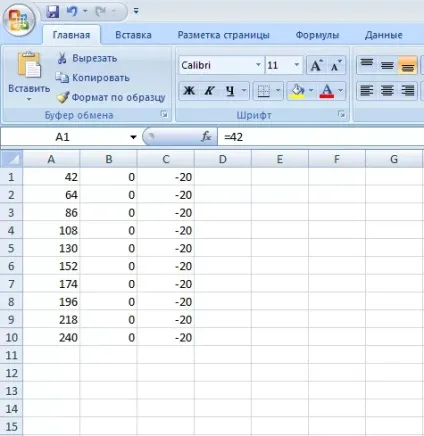

Це ж дію повторіть у всіх рядах. Після виконання всіх дій зберігайте xls-файл і поверніться в програму КОМПАС-3D. Запустіть «Масив по таблиці» і на вкладці 1 в рядку вказівки об'єкта позначте «отвір».
На вкладці 2 вкажіть джерело файлу, у вікні «Вибір файлу» позначте тип файлу як Таблиця Exсel, вкажіть збережену таблицю.

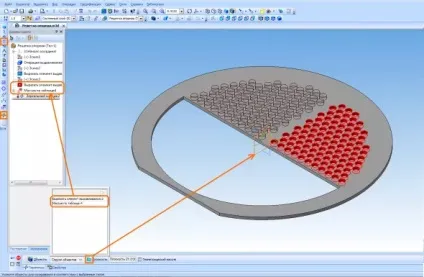

Перед вами відкриється фантом масиву, який ви створюєте, потім завершуйте операцію.
Наступним дією буде створення дзеркальної копії масиву.
Створена модель показана на малюнку нижче:
