Труба сталева безшовна

Останнім часом для прокладки інженерних комунікацій найчастіше використовуються полімерні вироби. Разом з тим, труби сталеві безшовні в деяких сферах виробництва не втратили свої лідируючі позиції. А, наприклад, при облаштуванні на промислових об'єктах систем водопостачання пріоритет як і раніше залишається за виробами даного типу. Крім того, їх застосовують як при будівництві багатоповерхових будівель, так і приватних будинків.

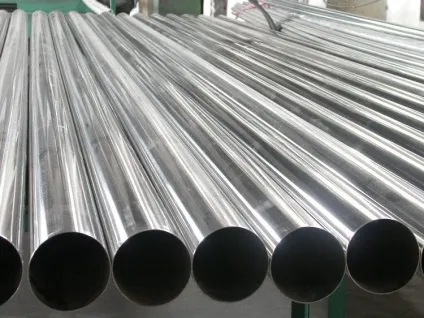

Сталеві безшовні труби - це міцні та довговічні вироби, використовувані в багатьох областях будівництва

Класифікація сталевих труб

Весь сортамент труб, що випускаються сучасною металургійною галуззю, класифікується за кількома критеріями.

Метод виробництва. Виділяють прямо-і спіральношовні електрозварні труби, а також труби безшовні холоднодеформовані і гарячедеформовані.

Товщина стінок. За цим критерієм сталеві вироби підрозділяються на:

особливо тонкостінні;
тонкостінні;
товстостінні;
особливо товстостінні.

Належність до певної групи залежить від співвідношення зовнішнього діаметра до товщини стінки. Як приклад послужать наступні цифри: при перетині менше 20 мм тонкостінними вважаються вироби з товщиною до 1,5 мм. Якщо ж значення цього параметра дорівнює або менше 0,5 мм, дану продукцію зараховують до особливо тонкостінних труб.

Наявність або відсутність захисного антикорозійного покриття. Сьогодні в металургійній галузі використовується кілька методів підвищення стійкості трубного прокату до негативного впливу корозії. Найбільш часто з цією метою на поверхню виробів наноситься шар цинку. Такий процедурі можуть піддаватися абсолютно всі труби, незалежно від форми, розміру і способу виробництва. Однак ГОСТ передбачає обов'язкове проведення цієї операції з прямошовних і водогазопровідних труб.

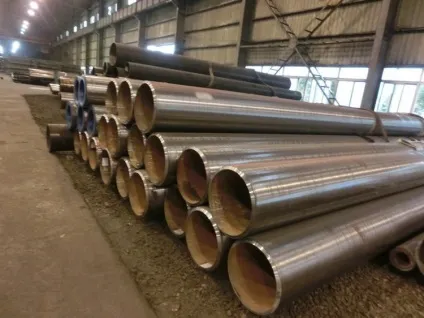

Труби із захисним покриттям з цинку більш стійкі до корозії, ніж звичайні вироби

Виробництво труб зі сталі

Якщо виробництво зварної продукції здійснюється з використанням плоского листа, то труба сталева безшовна холодно і гарячодеформовані виготовляється з так званої штанги - монолітної циліндричної заготовки.

Труба гарячодеформовані. Етапи її виробництва такі:

Заготівля відправляється в піч. Тут вона піддається нагріванню.

Розпечену заготовку подають на прошивальний прес. Там вона набуває форму полого циліндра. Металурги назвали його гільзою.
Власне гарячу деформацію здійснюють кілька груп вальців. В результаті гільза набуває необхідні значення товщини стінок і діаметра.
Потім гарячодеформовані безшовну сталеву трубу охолоджують і калібрують в останніх вальцах в лінії.
Виріб ріжеться на відрізки потрібної довжини, які відправляють на склад готової продукції.

Важливо! Розігрів здійснюється до температури на 50 градусів вище позначки рекристалізації стали. Метал при цьому стає пластичним, але ще не починає плавитися.

Труба холоднодеформована. Ключовими відмінностями виробництва труб сталевих безшовних холоднодеформованих є наступні два моменти:

гільзу охолоджують відразу після прошивального стану. Тобто всі наступні операції проводяться при температурі нижче позначки, при якій сталь знаходить пластичність. Назвати заготовку холодної можна досить умовно, оскільки, сталь, деформируемая в вальцях, виділяє тепло в великому обсязі;
перед завершальній калібруванням даний виріб обов'язково піддається відпалу. Заготівлю знову розігрівають до температури рекристалізації і дають їй охолонути природним чином. Це дозволяє зняти накопичені в трубі сталевий безшовної холоднодеформованої внутрішня напруга і додати матеріалу в'язкість, а також пластичність.

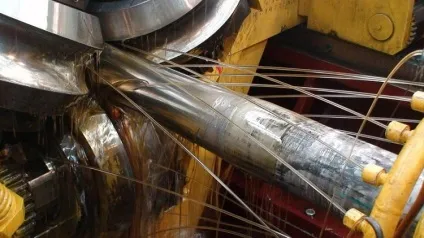

Холоднокатані труби формуються за допомогою спеціальних вальців

З ГОСТ 8732 78.Техніческіе характеристики

У сортаменті сталевих безшовних труб, що визначається ГОСТ 8732 78, вказано допустимий діапазон розмірів цих виробів. Виглядає він так:

дозволений діаметр;
товщина стінки
сортамент труб сталевих безшовних горячедеформірованних нормує продукцію по немірної довжині в межах 4≤L≤12.5 м. Однак, за погодженням з представником замовника допускається виготовлення менших або великих відрізків. Довжина обмежується технологічними можливостями устаткування металургійного комбінату.

Гранично допустимі відхилення по довжині залежать, в тому числі, і від діаметра виробів:

якщо значення цього параметра більше 152 мм, а довжина труби 6 м, відхилення може становити +15 мм;
при довжині менше 6 м, допустиме відхилення одно +10 мм.

Що ж стосується зовнішнього діаметра, то допуски представлені в таблиці №1.

Зовнішній діаметр, міліметри

Корисна інформація. Допускається також незначна разностенность і овальність виробів, але за умови, що відхилення не покидають вказаний в Гості діапазон.

Крім вищевказаного з ГОСТ 8732 78, існує ще один нормативний документ, що регламентує виробництво труб сталевих безшовних горячедеформірованних і холоднодеформованих.

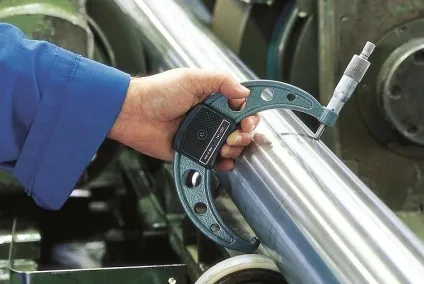

Контроль якості вироблених труб включає перевірку на відповідність діаметра, форми і товщини стінок ГОСТу

ГОСТ 8731-74. Властивості і характеристики виробів

Цей стандарт передбачає виготовлення даної продукції:

зі сталі марок Ст2сп. СТ5сп, СТ4сп і СТ6сп з нормуванням таких механічних властивостей, як відносне подовження, межа плинності і опір розриву. Твердість нормується, якщо товщина стінок перевищує 10 мм;
з нормуванням механічних властивостей, а також хімічного складу;
з нормуванням тільки складу;
з нормуванням складу і проведенням вибіркового контролю зразків після операції термообробки;
з виконуваними в обов'язковому порядку гідравлічними випробуваннями, але без нормування показників.

У ГОСТ 8731-74 перераховані можливі методики випробувань. Однак технічні подробиці Там не указани.Іх можна знайти в інших відповідних стандартах. Види випробувань наступні:

візуальний контроль. При виявленні дефектів, вони надпилюють;
контроль макроструктури;
випробування на твердість;
випробування на сплющування;
на розтягнення;
на роздачу;
на бортованіе;
на вигин;
визначення хімічного складу.

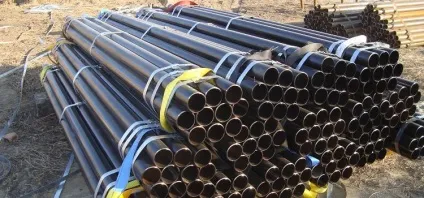

Край труби може бути ідеально рівним, або ж зі знятою фаскою

На поверхні безшовних труб не допускається наявність рванини, заходів і тріщин. Втім, окалина, а також незначні дефекти можуть бути присутніми, але за умови, що вони не виведуть параметри стінок за допустимі межі відхилень.

Кінці труб відрізаються під кутом 90 градусів. Разом з тим, стандартом допускається застосування під зварювання труб сталевих безшовних горячедеформірованних зі знятою фаскою. Кут її нахилу до поздовжньої осі повинен становити не менше 70 градусів.

На закінчення необхідно відзначити, що широкий сортамент дозволяє застосовувати вироби даного типу і в побуті. Однак таке рішення найчастіше недоцільно, оскільки невеликі навантаження не дозволять використовувати і чверті можливостей безшовних труб. Тобто чимала частка коштів буде витрачена даремно.
