Типи корпусу плуга

1.6. корпуса плуга

Типи корпусу плуга

За формою робочої поверхні відвальні корпусу підрозділяють на культурні, полувінтовие, гвинтові і циліндричні. В нашій країні застосовують перші три типи.

Культурні корпусу (рис. 1.5, а) добре обертають і кришать грунтовий пласт, тому їх використовують для оранки старопахотних земель. Культурні корпусу випускають для роботи на швидкостях до 7; 7. 9 і 9. 12 км / год. Допустима робоча швидкість вказана в технічній характеристиці плуга.

Полувінтовие корпусу (рис. 1.5, б) добре обертають пласт, але гірше розпушують його. Такі корпусу встановлюють в основному на кустарниково-болотних плугів, але можна застосовувати їх і на плугів загального призначення для оранки сильно задернелих і цілинних грунтів.

Гвинтові корпусу забезпечують повний оборот пласта без його розпушування і створюють найкращі умови для розкладання пожнивних залишків і дернини. Їх використовують при переорювання пласта багаторічних трав, докорінного поліпшення кормових угідь і первинної оранці цілинних земель.

Безвідвальну корпус плуга

(Рис. 1.5, в) призначений для розпушування грунту в ветроерозіонних і посушливих районах. Пласт, підрізає лемешем 1 і піднятий уширители 8, перевалюється через верхній обріз розширювача і падає на дно борозни. В результаті деформації пласта лемешем, уширители і від удару об дно борозни пласт кришиться без значного перемішування шарів. Щиток 7 захищає стійку 3 від стирання.

Вирізний корпус плуга

(Рис. 1.5, г) служить для відвальної оранки підзолистих грунтів і одночасного поглиблення орного горизонту на 4. 5 см. Корпус забезпечений двома лемехами 1 і 10. У проміжок між ними проходить без обороту нижня частина пласта, підрізана лемешем 1. Верхня частина пласта , підрізана лемешем 10, надходить на відвал 9, обертається і падає на нижній розпушений пласт.

Корпус з накладними долотом (рис. 1.5, д) призначений для оранки твердих грунтів, засмічених камінням. До носку лемеші 1 прикріплено долото 13, робочий кінець якого виступає за носок лемеша на 3. 4 см. Долото забезпечує гарне заглиблення корпусу і оберігає леміш від поломок при зустрічі з камінням. Зношене долото замінюють новим. Корпус забезпечений углоснимом 11 і вертикальним ножем 12.

Корпус з почвоуглубителем (рис. 1.5, е) використовують для відвальної оранки підзолистих, каштанових грунтів і малопотужних чорноземів з одночасним поглибленням орного шару на
6. 15 см. Стрілчаста почвоуглубітельная лапа 14, встановлена ​​позаду корпусу і нижче лемеша, розпушує дно розкритої корпусом борозни, що виключає перемішування орного шару з підорним. Отвори в стійці дозволяють переставляти лапу по висоті і змінювати глибину розпушування. Ширина захоплення почвоуглубі-них лап 26 або 30 см. Їх використовують з корпусами шириною захвату відповідно 30 і 35 см. Корпуси з почвоуглубітелямі встановлюють на плугів загального призначення і спеціальних.

Дисковий корпус (рис. 1.5, ж) застосовують для оранки важких твердих грунтів, засмічених деревними корінням, а також для перезволожених грунтів при вирощуванні рису. Корпус забезпечений сферичним диском 15 з гостро заточеним ріжучої крайкою. Диск прикріплений до фланця шпинделя 16, вільно обертається на підшипниках. Стійка 3 закріплена на рамі плуга так, що площина обертання ріжучої кромки диска нахилена до дну борозни під кутом 70 °, а з напрямком руху плуга утворює кут атаки 40. 45 °.

Диск, заглиблений на 25. 35 см, рухається поступально разом з агрегатом і одночасно обертається під дією опору грунту. Відрізаний диском пласт зсувається в бік і скидається в борозну з оборотом. Дисковий корпус не ущільнює дно борозни. Крупнокомковатой будова поораної грунту сприяє гарній аерації і швидкому просихання нижніх шарів.

Ширина захоплення дискового корпусу діаметром 71 см становить 30 см. Застосовують також диски діаметром 76 і 81 см.

Комбінований корпус (рис. 1.5, з) призначений для оранки важких грунтів з одночасним інтенсивним розпушуванням грунтового шару. Корпус забезпечений укороченим відвалом 2 і ротором 19, розташованим на місці зрізаного крила відвалу. За формою ротор являє собою усічений конус, звернений більшою підставою вгору. До утворюючим конуса прикріплені лопатки 20. Вал 18 ротора обертається в корпусі 17. Частота обертання ротора 268. 507 хв-1. Лопатки інтенсивно кришать пласт ґрунту, що сходить з відвалу, і одночасно перевертають і скидають його в борозну. Поверхня поля, зораного комбінованим корпусом, рівна, добре розпушена і не вимагає додаткової обробки.

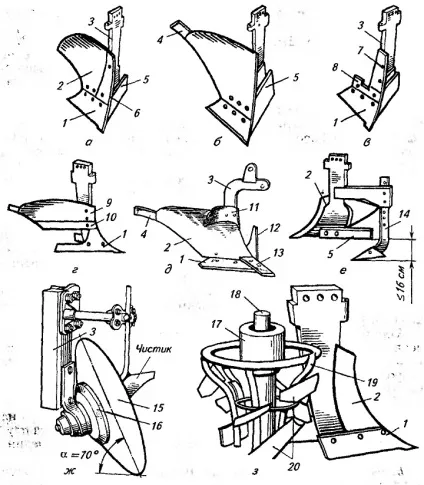

Мал. 1.5. Типи корпусів плуга:
а - культурний; б - полувінтовие; в - безвідвальну; г - різьблений; д - з накладними долотом; е - з почвоуглубителем; ж - дисковий; з - комбінований; 1, 10-лемеші; 2,9- відвали; 3 стійка; 4 - перо відвалу; 5-польова дошка; 6-груди відвалу; 7-щиток; 8- уширители; 11 - углоснім; 12- ніж; 13 - долото; 14 - почвоуглубітельная лапа; 15 - диск; 16-шпиндель; 17- корпус ротора; 18- вал; 19- ротор; 20 лопатки
