Термопенал для електродів 220в
Застосування та експлуатація
Головне призначення термопенали - це забезпечення збереження попередньо прожарений електродів в пересувних або стаціонарних умовах з відносною вологістю повітря не вище 80% і автоматична підтримка рівня температури для підігріву.
Термопенал для електродів здійснює дві основні функції:
- створення певного рівня температури, при якій слід утримувати і зберігати електроди для підтримки їх технічних властивостей;
- прогрівання електродів.
При цьому необхідно враховувати, що загартування електродів недоцільно проводити більше трьох разів. Оскільки це може призвести до виснаження структури електродів, що впливає згодом на якість роботи, і робить електрод більш крихким.
На ринку можна зустріти різні модифікації моделей термопенали. Позначаються вони абревіатурою «ТП» і набором цифр, які показують максимальну масу завантажуються в термопенал електродів і максимальну температуру, що досягається в робочому просторі пристрою.
Так, моделі «ТП-5/150», «ТП - 8/130» або «ТП - 10/150» використовуються при підігріванні або зберіганні зварювальних електродів. Застосовуються з метою дугового ручного зварювання безпосередньо на робочому місці зварника. Перший і останній тип термопенала підключаються до вторинної ланцюга і найчастіше працюють від напруги мережі електроживлення. «ТП - 8/130» може мати 2 відділення для подальшого зберігання електродів: для зварювання основного шва і подварки кореня шва.
В процесі експлуатації в міру необхідності слід періодично проводити внутрішню і зовнішню чистку термопенала від бруду і пилу для збільшення терміну його експлуатації.
Конструктивні особливості термопенали

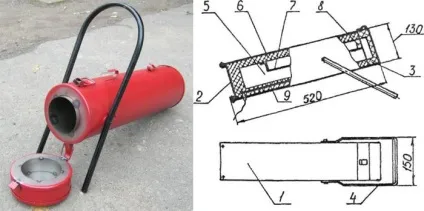

Вся цілісна конструкція термопенала виконується в формі невеликого ящика з дверцятами і задньою кришкою (2). Оснащується обладнання опорної ручкою (4) для перенесення і трижильним шнуром живлення для підключення до електромережі. Ручка-опора (8) виконується у формі скоби і служить для установки в комфортне для роботи місце розташування і можливості перенесення пенала.
Усередині корпусних частини (1) обладнання розміщується спеціальне термоустройств, яке виконує функцію підтримки температури і термообмежувач. Сам принцип роботи термопенала базується на роботі термоса: збереження певної температури за рахунок роботи термостата (трубчастий електронагрівач - ТЕН) (9). Основна відмінність полягає в можливості пристрою не тільки зберігати тепло, але і працювати за принципом активного нагрівання.
Внутрішня камера (5) з розміщеним термостатом для досягнення найбільшого робочого ефекту обов'язково покривається шаром термоізоляції. Термоизоляционная оболонка (6) складається з мінеральної вати і металевого кожуха. Завантаження електродів проводиться через дверку з теплоізоляцією, а самі електроди можуть розташовуватися всередині термопенала на спеціалізованих знімних полицях (7). За необхідності їх можна вийняти, попередньо разогнув скоби, які використовуються для її кріплення. При включенні, в камері термопенала утворюється гаряче повітря, за рахунок якого відбувається швидкий процес сушіння зварювальних електродів.
На бічній стороні пенала перебувати сигнальна лампа, що показує підключення пристрою до мережі.
Термопенал може мати два типи кришок: одна щільно прикріплюється до корпусу, а друга має поворотну систему (3). Конструкція пристрою також передбачає додаткове поділ на відділи для зберігання різних видів електродів.
Термопенали при роботі можуть підключатися, як до стандартної мережі в 220 В, так і до вторинного кола джерела зварювального апарату від 30 до 65 В за допомогою три провідникового кабелю і заземлюватися на його зажим.
Схема підключення може виглядати наступним чином:
Де, 1 - зварювальний машина, 2 - конструкція термопенала, 3 - електрод, 4 - елемент зварювання.
Характеристики термопенали для сушки електродів
Найважливішими технічними характеристиками термопенали вважаються:
- вага - в більшості своїй термопенали не володіють великими формами і в залежності від типу моделі можуть варіюватися в різних межах.
- Середня вага термопенали може досягати 3 кг;
- кількісна завантаження електродів;
- продуктивна можливість;
- тип підключення;
- температура, що досягається в камері.
Середні значення зазначених параметрів наведені в таблиці:
Правила роботи
При роботі з термопенали слід:
- Встановити ручку і ніжки на термопенал.
- Залежно від модифікації підключити до стандартної розетки зі струмом, оснащеної заземлюючим контактом або до вторинного кола апарату для зварювання.
- При використанні термопенала за межами приміщення слід подбати про захист його від впливу атмосферних опадів.
- Завантажити електроди в пенал. Проводити завантаження необхідно рівномірно, розподіливши електроди по внутрішній камері. Електроди повинні бути попередньо просушені.
- Загальна вага закладаються електродів визначається в залежності від моделі термопенала.
- Пристрій щільно закривається кришкою, щоб уникнути втрати температури під час роботи пенала.
- Після завершення роботи здійснити розвантаження електродів, використовуючи спеціальні рукавиці, виключаючи при цьому виникнення ударів і поштовхів.
- Після використання термопенала необхідно правильно організувати його зберігання. Оптимальними умовами стане температура не вище 40 і не нижче 45 градусів і вологість повітря не вище 80%.
- При виході з ладу термонагревателямі пенал може продовжувати служити за своїм призначенням в якості термоса.
